Прибор для измерения параметров приемных катушек АЛСН

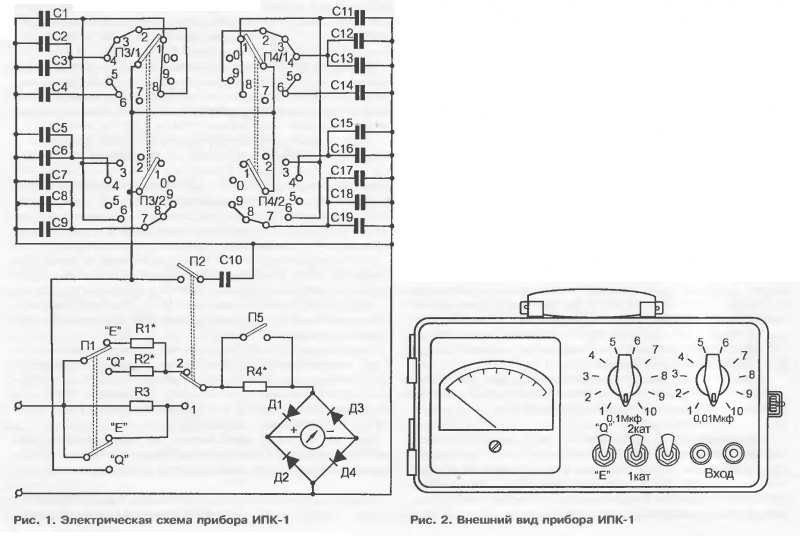

В депо Аткарск Приволжской дороги для измерения электрических характеристик приемных катушек АЛСН изготовили портативный прибор ИПК-1 (рис. 1, 2).


Он включает в себя измерительный механизм, входной делитель напряжения, магазин емкостей и переключатели. Измерительный механизм сделан на базе микроамперметра со шкалой на 10 мкА. Двухдекадный магазин емкостей рассчитан на пределы от 0,01 до 1,99 мкФ.

Измерения параметров катушек проводят на образцовых испытательных шлейфах контрольных пунктов АЛСН.

Для этого необходимо:

- установить локомотив на образцовый шлейф;

- задать непрерывный ток в шлейф 10 А, 50 Гц;

- установить переключатель в направления аппаратуры АЛСН на подвижном составе в нейтральное положение, отключив тем самым локомотивные катушки от усилителя;

- вскрыть коробки зажимов на приемных катушках (при измерении параметров двух катушек можно подключиться непосредственно в переключателе направлений);

- подключить катушки к прибору ИПК-1.

Для измерения э.д.с. катушек переключатель П-1 устанавливают в положение «Е».

Переключатель П-2 переводят в положение «1» для измерения одной катушки и в положение «2» — двух.

После измерения э.д.с. переключатель П-1 устанавливают в положение для исследования параметров индуктивности и добротности катушек. При этом параллельно последним подключается магазин емкостей. Переключателями П-3 грубо и П-4 плавно настраивая катушки в резонанс, добиваются максимального отклонения стрелки прибора. При этом измеряется напряжение на катушках при резонансе по шкале Up.

При измерении индуктивности одной катушки необходимо параллельно магазину емкостей подключить конденсатор С в 1 мкФ. При измерении параметров двух катушек (тумблер П2 установлен в положении 2) показания прибора умножают на два.

Прибор позволяет измерять индуктивность, добротность и наведенную э.д.с. в приемных катушках АЛСН непосредственно на локомотивах.

Годовой экономический эффект только по одному депо составляет 12,8 тыс. руб.
