Тема: Переносной шлейф ИЛС-3 для проверки АЛСН на локомотиве

ТЧГТ · 03.04.2013, 11:55

Добрый день! Нет ли у кого случайно документации по испытателю локомотивной сигнализации (переносному шлейфу) ИЛС-3 (производства ШРЗ Сев. ж. д.) для проверки АЛСН на локомотиве?

**Admin** · 03.04.2013, 11:59

вот тут схема какая-то была: http://scbist.com/lokomotivnye-ustro...riborchik.html

ТЧГТ · 03.04.2013, 12:53

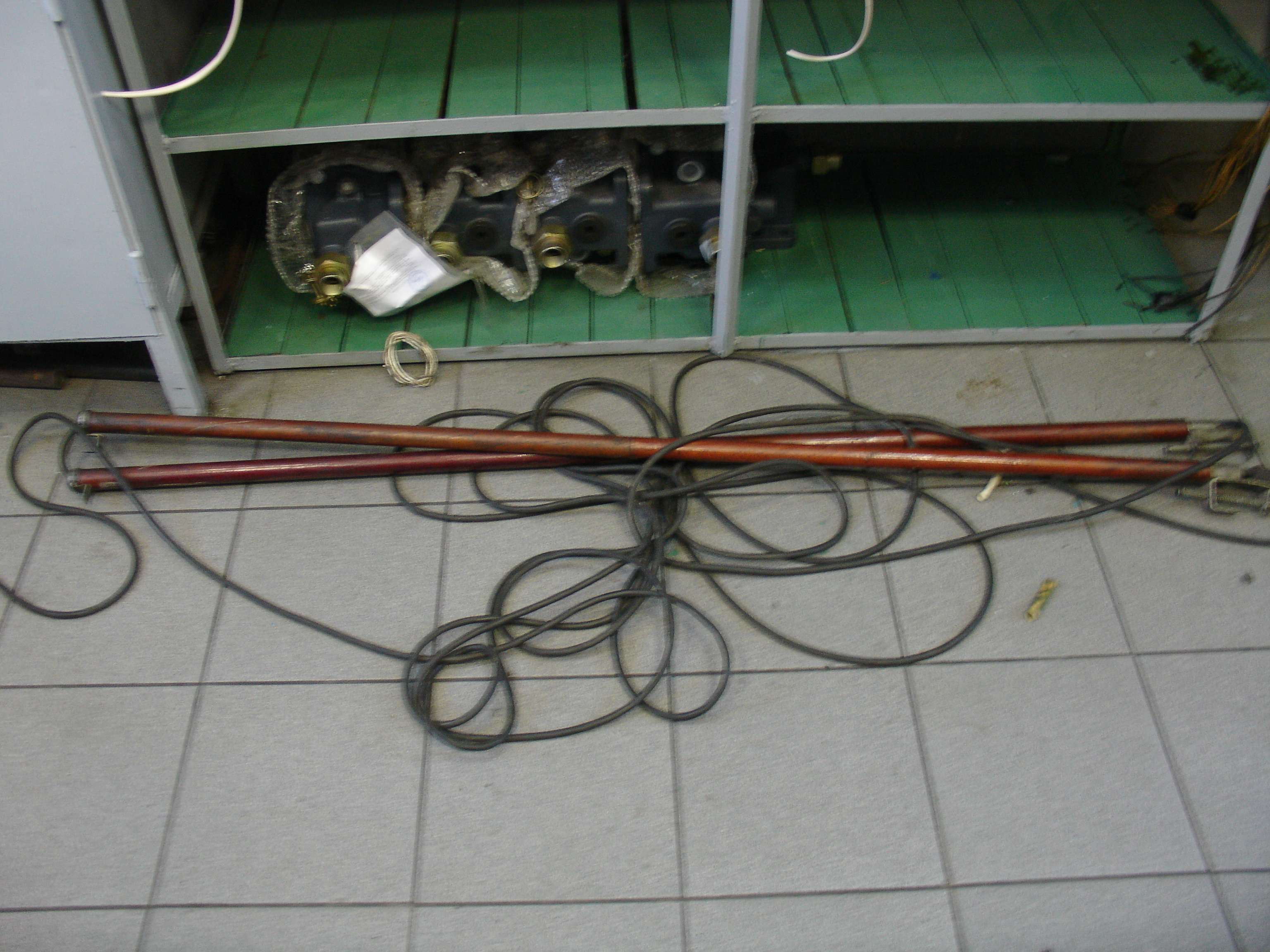

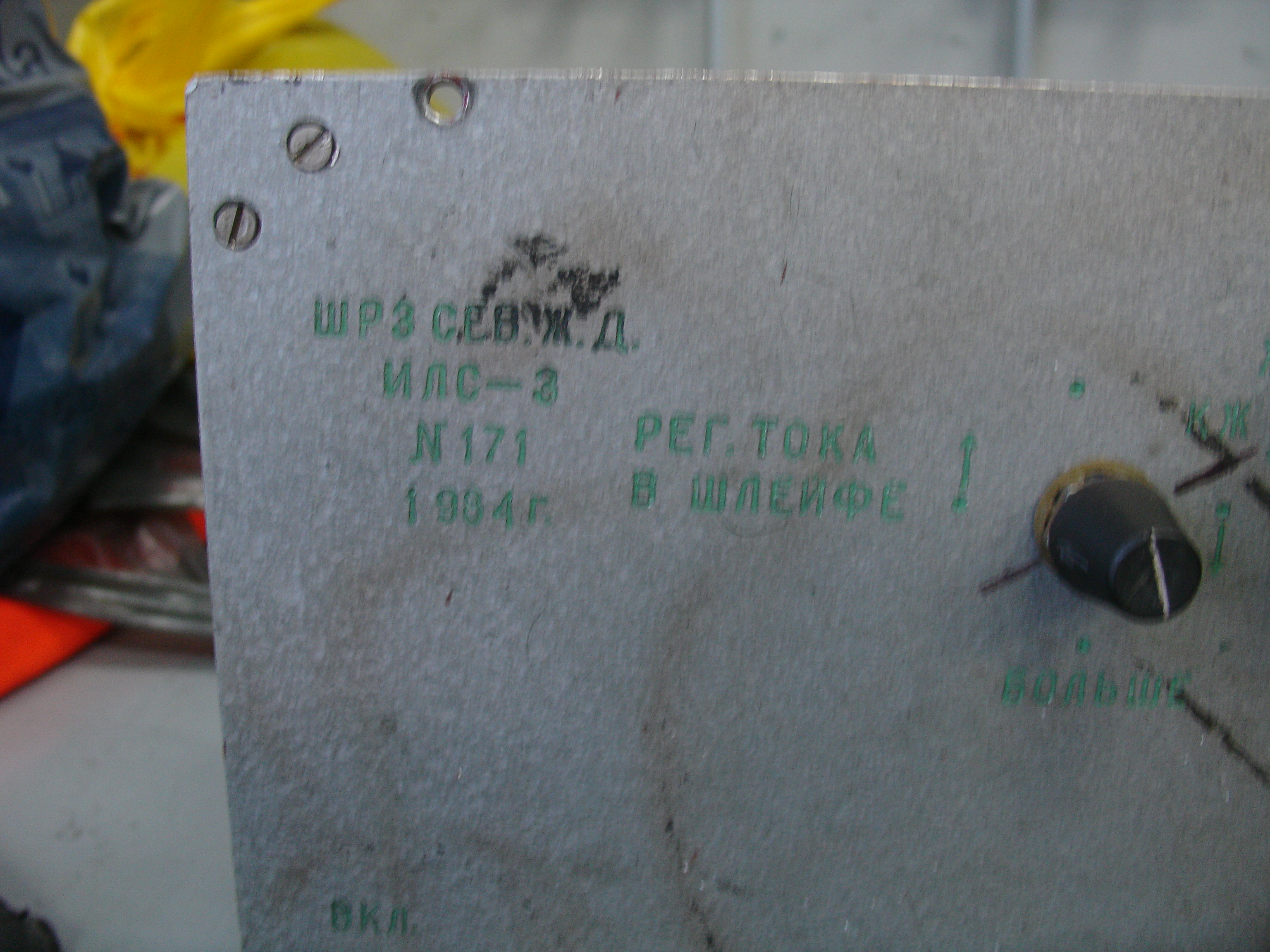

Спасибо, но к сожалению это не то, что нужно. Интересует именно документация на ИЛС-3 (паспорт, описание, схема, инструкция и т. д.). Есть относительно рабочий ИЛС-3 1984 года выпуска, восстановлению подлежит, но нужно еще его "узаконить", а для этого нужен комплект документов.

Владимир2013 · 03.11.2013, 19:02

Цитата:

Сообщение от ТЧГТ

Добрый день! Нет ли у кого случайно документации по испытателю локомотивной сигнализации (переносному шлейфу) ИЛС-3 (производства ШРЗ Сев. ж. д.) для проверки АЛСН на локомотиве?

Здравствуйте! Это старый ИЛС-3, который не соответствует требованиям инструкций на все типы КЛУБ. Есть новый ИЛС-3. Разработан недавно в соответствии и с учетом всех требований. Подробная информация по тел. 8(391)2934014 или npoplazma@mail.ru

**tiksi** · 03.11.2013, 20:01

Владимир2013, извеняйте. А чем старый ИЛС не соответствует КЛУБу?

Владимир2013 · 04.11.2013, 06:08

Цитата:

Сообщение от tiksi

Владимир2013, извеняйте. А чем старый ИЛС не соответствует КЛУБу?

Если открыть РЭ на КЛУБ-У и взять в руки старый ИЛС-3, увидим:
1. ИЛС-3 не формирует коды "защитного красного";
2. ИЛС-3 формирует кодовые посылки огней З,Ж,КЖ только одной длительности - КПТ-5;
3. Заполнение импульсов кодовых посылок сигналом прямоугольной формы, должна быть синусоида.
Ввиду того вышеперечисленных недостатков, применение на КП старого ИЛС-3 невозможно.
Не так ли?

**beatl** · 04.11.2013, 13:13

Цитата:

Ввиду того вышеперечисленных недостатков, применение на КП старого ИЛС-3 невозможно.
Не так ли?

Смотря для чего. Для проверки и постановки штампа-справки может быть и не пригоден. А для отладки аппаратуры на канаве - вполне годиться.

**Bram** · 04.11.2013, 17:01

Цитата:

Сообщение от Владимир2013

1. ИЛС-3 не формирует коды "защитного красного";

Поясните, что за код "защитный красный"?

**tiksi** · 04.11.2013, 18:26

Ежели Владимир2013, истину сказал, то старый приборчик пора был изаменить.
Защитный красный, по СЦБийому, защитный код, ПКЖ в схемах.

**Bram** · 10.12.2013, 10:10

Цитата:

Защитный красный, по СЦБийому, защитный код, ПКЖ в схемах.

Все равно не понял

Пожалуйста, объясните новичку на пальцах.

**beatl** · 10.12.2013, 12:06

это такой КЖ, у которого длина импульса занимает практически весь период, а период - равен периоду кода З. То есть реле 1 в дксв притянуто долго, а реле 1А получает короткое питание. Остальные реле-счетчики не возбуждаются.
В Сороко гляньте в разделе КПТШ, временные диаграммы
вот описание от авторитета .

Цитата:

Сообщение от Николай Николаевич

Защитный код ПКЖ - это до предела искаженный код КЖ, который, тем не менее, позволяет сохранять на локомотиве показание КЖ, если в РЦ не поступает разрешающий код из смежной РЦ, и переключать локомотивный светофор с КЖ на К при поступлении разрешающего кода из смежной РЦ. Особенностью работы локомотивных устройств является то, что если код ПКЖ начинает поступать после кода КЖ, то он продолжает расшифровываться

beatl добавил 10.12.2013 в 13:06

Цитата:

Сообщение от Владимир2013

Если открыть РЭ на КЛУБ-У и взять в руки старый ИЛС-3, увидим:
1. ИЛС-3 не формирует коды "защитного красного";
2. ИЛС-3 формирует кодовые посылки огней З,Ж,КЖ только одной длительности - КПТ-5;
3. Заполнение импульсов кодовых посылок сигналом прямоугольной формы, должна быть синусоида.
Ввиду того вышеперечисленных недостатков, применение на КП старого ИЛС-3 невозможно.
Не так ли?

А если не открывать РЭ КЛУБ, то ИЛС-3 можно пользоваться, поскольку в инструкциях по релейной АЛСН код ПКЖ не упоминается.

**Bram** · 10.12.2013, 19:15

Цитата:

это такой КЖ, у которого длина импульса занимает практически весь период, а период - равен периоду кода З. То есть реле 1 в дксв притянуто долго, а реле 1А получает короткое питание. Остальные реле-счетчики не возбуждаются.

Импульс 0.68+_пауза 0.12_импульс 0.68_пауза 0.12=1.6 сек.
Правильно?

**beatl** · 10.12.2013, 20:59

Держи на тарелочке. http://scbist.com/poisk-dokumentacii...i-shaiboi.html
