Torquato Tasso · 12.03.2014, 23:53

выходной с 4 пути Н3?

Юля Куликова · 12.03.2014, 23:56

ачепятка. Спасибо, что обратили внимание

**Rafa** · 12.03.2014, 23:58

Мачта светофоров рисуется не так.

В нумерации светофоров римские цифры не ставят.

**olega88** · 13.03.2014, 00:01

Цитата:

В нумерации светофоров арабские цифры не ставят.

римские не ставят

**Rafa** · 13.03.2014, 00:05

Цитата:

какая тебе разница?

разница большая, так-как от этого зависит эффективность работы станции.

Юля Куликова · 13.03.2014, 00:26

ОК, как-то не дается мне СРД(
Чертила пыталась чертить по http://scbist.com/scb/uploaded/33_1-2nitki.rar

Юля Куликова добавил 13.03.2014 в 01:26

Цитата:

И последний вопрос *смущенно* не поняла вопрос про наименование рельсовых цепей прилегающих перегонов. Единственное, что пришло на ум - это классификация рельсовых путей

(

**Rafa** · 13.03.2014, 00:30

Тупики пронумеруй.

Юля Куликова · 13.03.2014, 00:32

что за картинка? Я честно такую схему делаю второй раз, первый с преподавателем и намного проще(

**Rafa** · 13.03.2014, 00:37

Цитата:

что за картинка?

какая ?

Юля Куликова · 13.03.2014, 00:37

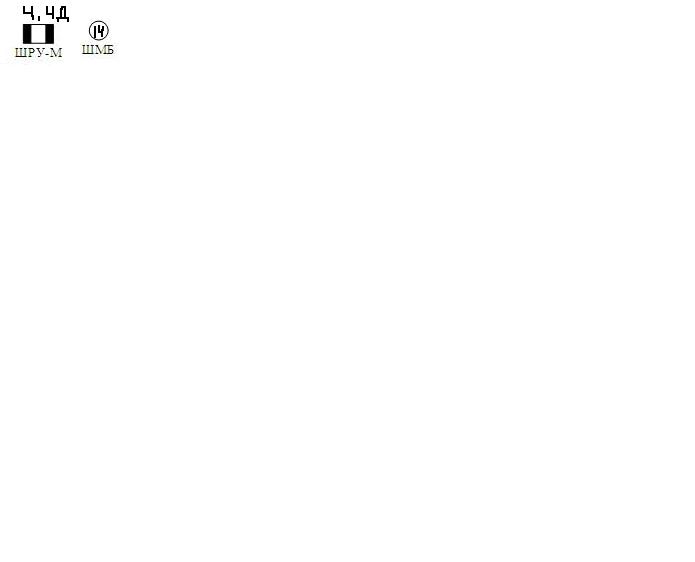

почему 14? Что за Ч, ЧД?

**Rafa** · 13.03.2014, 00:41

Цитата:

почему 14? Что за Ч, ЧД?

Ч, ЧД название входных светофоров, которые управляются с РШ.

14 - к-во АБ (по 7 на входной).

Юля Куликова · 13.03.2014, 00:43

Цитата:

Ч, ЧД название входных светофоров, которые управляются с РШ.

14 - к-во АБ (по 7 на входной).

спасибо

**Rafa** · 13.03.2014, 00:51

Кстати м-ду 18 и 28 можно выделить БУ с ограждением его маневровыми светофорами.

3-й стрелки не заметил.

А лучше всего поставь м-ду 18 и 28 ИС (как с самого начала) и не парься.

Юля Куликова · 13.03.2014, 00:57

ВСе, исправила. Всем огромное спасибо.

**uryy** · 13.03.2014, 00:57

Цитата:

Сообщение от Юля Куликова

ОК, как-то не дается мне СРД(
Чертила пыталась чертить по http://scbist.com/scb/uploaded/33_1-2nitki.rar

Юля Куликова добавил 13.03.2014 в 01:26

(

на НДна белом огне кажется надо тоже крест поставить, на входном НД светофоре рельсовая цепь граничащая с перегоном должна быть питающим концом, кодирование по приему Н и отправления по Ч2 желательно производить с питающих концов для облегчения построения схемы кодирования, между стрелками 1 и 15 не хватает изостыков и светофора

12.03.2014, 23:53	#151 (ссылка)
Torquato Tasso Новый пользователь Регистрация: 07.07.2009 Сообщений: 5,879 Поблагодарил: 282 раз(а) Поблагодарили 1012 раз(а) Фотоальбомы: 1 Загрузки: 162 Закачек: 59	выходной с 4 пути Н3?
	Цитировать 0

12.03.2014, 23:56	#152 (ссылка)
Юля Куликова Новичок Регистрация: 25.10.2013 Адрес: Ижевск Возраст: 34 Сообщений: 13 Поблагодарил: 2 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: 0 Загрузки: 8355 Закачек: 1 Репутация: 0	ачепятка. Спасибо, что обратили внимание
	Цитировать 0

12.03.2014, 23:58	#153 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: 0 Загрузки: 126 Закачек: 3	Мачта светофоров рисуется не так. В нумерации светофоров римские цифры не ставят. Последний раз редактировалось Rafa; 13.03.2014 в 00:06.
	Цитировать 1

13.03.2014, 00:30	#157 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: 0 Загрузки: 126 Закачек: 3	Тупики пронумеруй.
	Цитировать 1

13.03.2014, 00:32	#158 (ссылка)
Юля Куликова Новичок Регистрация: 25.10.2013 Адрес: Ижевск Возраст: 34 Сообщений: 13 Поблагодарил: 2 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: 0 Загрузки: 8355 Закачек: 1 Репутация: 0	что за картинка? Я честно такую схему делаю второй раз, первый с преподавателем и намного проще(
	Цитировать 0

13.03.2014, 00:37	#160 (ссылка)
Юля Куликова Новичок Регистрация: 25.10.2013 Адрес: Ижевск Возраст: 34 Сообщений: 13 Поблагодарил: 2 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: 0 Загрузки: 8355 Закачек: 1 Репутация: 0	почему 14? Что за Ч, ЧД?
	Цитировать 0

13.03.2014, 00:51	#163 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: 0 Загрузки: 126 Закачек: 3	Кстати м-ду 18 и 28 можно выделить БУ с ограждением его маневровыми светофорами. 3-й стрелки не заметил. А лучше всего поставь м-ду 18 и 28 ИС (как с самого начала) и не парься. Последний раз редактировалось Rafa; 13.03.2014 в 00:59.
	Цитировать 1

13.03.2014, 00:57	#164 (ссылка)
Юля Куликова Новичок Регистрация: 25.10.2013 Адрес: Ижевск Возраст: 34 Сообщений: 13 Поблагодарил: 2 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: 0 Загрузки: 8355 Закачек: 1 Репутация: 0	ВСе, исправила. Всем огромное спасибо.
	Цитировать 0
