ЛДС + электроника КЛЛ = надёжный светильник

М. СТУКАЧ, Речи некий р-н Гомельской обл., Белоруссия

При отсутствии обычных для больших городов удобств приходится приспосабливать для обустройства быта порой неожиданные вещи. Вот и сегодня — пришлось комбинировать унифицированную ЛДС-20 (лампу дневного света мощностью 20 Вт) и неисправную энергосберегающую лампу с так называемым электронным балластом (или ЭПРА — электронным пускорегулирующим аппаратом). Может быть, кому-нибудь пригодится мой опыт. С подобной проблемой может, например, столкнуться владелец незатейливой дачи, где не требуются светильники ультрасовременных конструкций и форм... Выгода — относительно невысокая стоимость комплектующих, простота сборки и монтажа и долговечность светильника при хорошей светоотдаче. Вообще, я считаю, что лампы ЛДС-20 — одни из самых надёжных. Сейчас они выпускаются под маркой ЛД(ЛБ)-18, стоят недорого и также надёжны (убедитесь впоследствии на собственном опыте). Существенный недостаток светильников с этими лампами — большая масса и усложнение внутрисветильниковой проводки из-за применения массивного электромагнитного дросселя (балласта) и газонаполненного стартёра со всей соответствующей арматурой крепления. В некоторых конструкциях светильников предусмотрен также компенсирующий бумажный конденсатор ёмкостью порядка нескольких микрофарад довольно внушительных габаритов, что без наличия соответствующей арматуры усложняет крепление лампы в нужном месте.

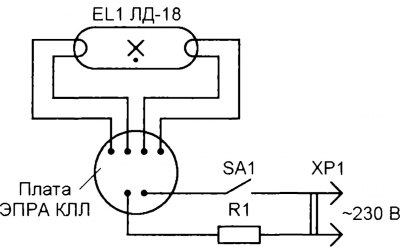

Используя электронный балласт вышедшей из строя энергосберегающей лампы (с неисправной, перегоревшей колбой), саму лампу ЛБ(ЛД)-18(20) стержневой цилиндрической формы (широко применяется в настоящее время в потолочных встраиваемых светильниках на четыре лампы), несколько метров провода, резистор (обычно сопротивлением несколько ом) и выключатель, собираем светильник (его схема показана на рисунке), который можно использовать в любом удобном месте.

Как-то года три назад по просьбе хороших знакомых провёл стационарное освещение в подсобное помещение (чулан), находящееся в прихожей основного жилища. Казалось бы, что за проблема — энергосберегающая лампа с резьбовым цоколем, соответствующий патрон, выключатель и несколько метров провода (соответствующего нагрузке) от распределительной коробки? Для знакомых с азами электротехники — никаких проблем. Проблема возникла позже. За неполный год (и при не час-том пользовании освещением в подсобном помещении) пришлось трижды менять саму лампу. Надёжность порой не выдерживает никакой критики. Причём каждый раз покупались лампы разных фирм-производителей. В конце концов терпение лопнуло. В той же кладовой был обнаружен запас люминесцентных ламп ЛДС-20 ещё советского производства. Используя такую лампу и электронный балласт (плату) из вышедшей из строя КЛЛ (компактной люминесцентной лампы) мощностью 12—18 Вт (вполне хватает для розжига и работы 20-ваттной лампы), собрал светильник. Работает исправно уже несколько лет.

Обычно неисправность лампы возникает из-за выгорания колбы, обрыва нити накала — в этом случае электроника остаётся работоспособной. Аккуратно вскрываем корпус лампы лезвием плоской отвёртки, снимаем пинцетом с четырёх штыревых выводов проволочные выводы колбы (обычно на плате выводы для подключения электродов лампы расположены попарно — на две нити накала и их трудно спутать с чем-то другим). Весь монтаж необходимо вести пайкой. Сразу припаиваем первую пару проводов длиной примерно 50 см, затем вторую — длиной примерно 1,5 м (впоследствии при монтаже их укорачивают до нужной длины). Провода, соединяющие плату с лампой, рекомендую припаивать к выводам лампы, предварительно аккуратно их залудив с применением канифоли. После пайки выводы изолируют отрезками поливинилхлоридной трубки. Плату крепят рядом с лампой к стене (потолку) шурупом-саморезом и закрывают сверху подходящим по диаметру колпаком из пластика (часть флакона из-под моющего средства). Многие знакомые повторили конструкцию. Три года — довольно солидный срок, рекламаций нет.
