Светодиодный светильник "Ваза с цветами"

Д. МАМИЧЕВ, п. Шаталово Смоленской обл.

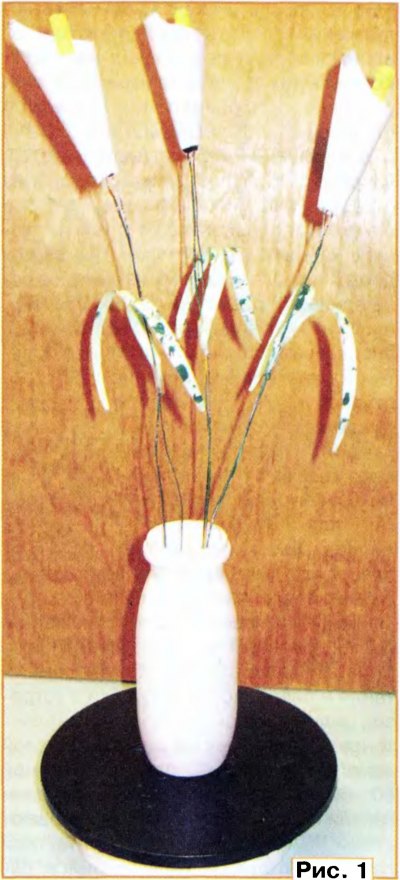

Этот светодиодный светильник вы-полнен в форме вазы с цветами (рис. 1) и имеет три режима свечения: статический, светодинамический и динамический. В первом из них бутоны цветов светят постоянно и неярко, во втором — периодически ярко вспыхивают и плавно гаснут, в третьем — вспыхивают и гаснут, при этом как бы качаясь на ветру.

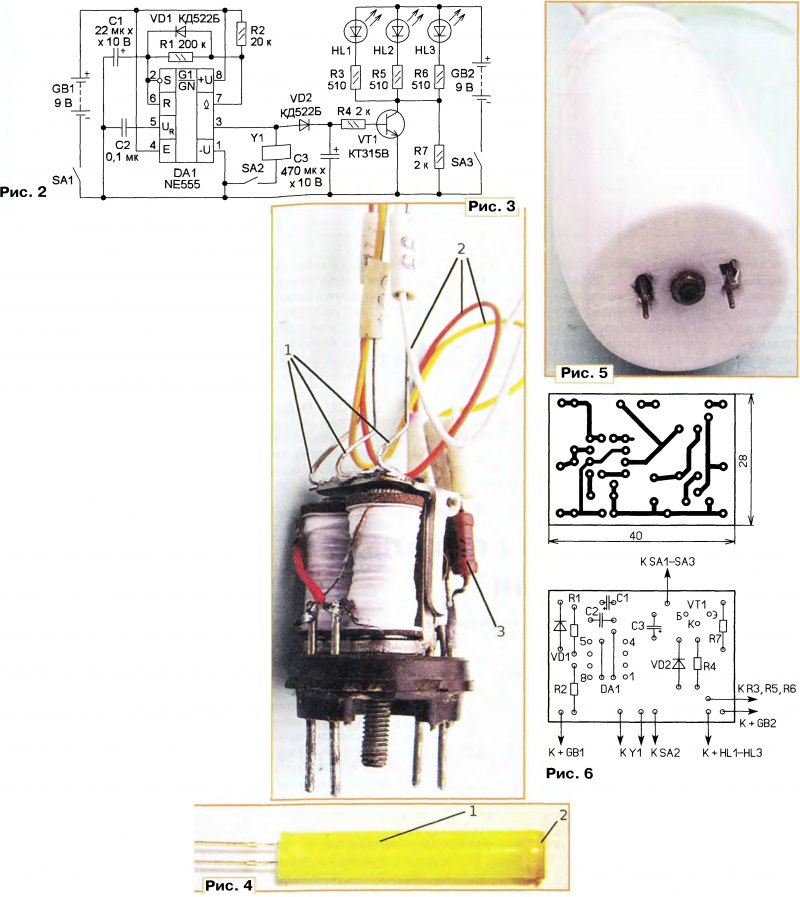

Схема светильника представлена на рис. 2. Он содержит генератор прямоугольных импульсов на таймере DA1, электронный ключ на транзисторе VT1, электромагнита Y1 и питается от двух батарей. При замыкании контактов выключателя SA3 напряжение батареи GB2 на светодиоды HL1—HL3 поступает через токоограничивающие резисторы R3, R5—R7. Поскольку через светодиоды протекает небольшой ток, светят они неярко. Это — статический режим.

При замыкании контактов выключателя SA1 питающее напряжение поступит на генератор прямоугольных импульсов. На выходе таймера DA1 (вывод 3) формируются импульсы с периодом следования около 11 с длительностью 1 с. Резисторами R1, R2 задают дли-
тельность импульса и паузу между ними соответственно. Диод VD1 разделяет цепи зарядки и разрядки конденсатора С1. При появлении на выходе таймера импульса напряжения конденсатор СЗ быстро заряжается через диод VD2, транзистор VT1 открывается и ток через светодиоды возрастает в несколько раз, поэтому они ярко вспыхивают. По окончании импульса конденсатор СЗ медленно разряжается через резистор R4 и эмиттерный переход транзистора. В результате ток через светодиоды и яркость их свечения соответственно будут плавно уменьшаться до первоначальных значений. С приходом следующего импульса процесс повторится. Так светильник работает в светодинамическом режиме.

Если замкнуть контакты выключателя SA2, импульс генератора будет поступать и на электромагнит Y1, который срабатывает и приводит в движение стебли цветов — создаётся впечатление, что они колышутся на ветру. Одновременно изменяется и яркость свечения светодиодов — светильник работает в динамическом режиме.


В устройстве применены резисторы МЛТ, С2-23, оксидные конденсаторы — импортные, С2 — К10-17, транзистор — любой из серий КТ315, КТ3107, диоды — любые маломощные выпрямительные или импульсные. Светодиоды с диаметром корпуса 5 мм могут быть любого цвета свечения, но обязательно повышенной яркости. Выключатели питания — малогабаритные движковые. Батареи питания — 6F22, "Крона", "Корунд”. Конструкцию основания "букета" поясняет рис. 3. Электромагнит изготовлен из реле РЭС9, сопротивление его обмотки должно быть в пределах 500...600 Ом, подойдут реле исполнений РС4.529.029-00, РС4.529.029-01, РС4.529.029-07, РС4.529.029-09 или старых реле с паспортами РС4.524.200, РС4.524.201, РС4.524.209, РС4.524.213. Объединённые выводы катушек разъединяют, после чего для уменьшения напряжения срабатывания обмотки соединяют параллельно ("крест-накрест"). Контактную группу реле удаляют. К якорю реле припаивают три отрезка 1 стальной проволоки диаметром 0,5...0,6 и длиной 250...300 мм (используется, например, в пчеловодстве). Каждый из отрезков выполняет функцию стебля и одного из проводов, по которым питающее напряжение поступает на светодиод (на анод). К одному из выводов реле припаяны резисторы 3 (R3, R5 и R6), а к другим выводам резисторов — изолированные провода 2, которыми обвиты стебли и по которым напряжение поступает на катоды светодиодов. К верхнему концу каждого "стебля" припаивают гнездо (отрезок панели для микросхем в корпусе DIP) для установки светодиодов. Такая конструкция позволяет легко заменять светодиоды, быстро изменяя цвета в "букете".

Каждый из светодиодов помещают в полупрозрачный футляр (рис. 4), состоящий из отрезка 1 трубочки для коктейля и пластмассовой пробки 2 (отрезок цилиндрического пластика светлых тонов). "Бутон" цветка делают из белой бумаги в форме квадрата со стороной 50...60 мм. Заготовку "бутона" по диагонали сворачивают в кулёк, склеивают клеем ПВА и приклеивают к контактной панели светодиода. Получившийся "букет" вставляют в пластиковую бутылочку из-под йогурта и привинчивают реле к её дну (рис. 5).

Остальные элементы монтируют на односторонней печатной плате из фольгированного стеклотекстолита или гетинакса, чертёж которой показан на рис. 6. Плату, батареи и выключатели размещают на пластиковой подставке светильника (см. рис. 1). "Стебли" цветов красят в зелёный цвет нитрокраской, листья делают из полосок бумаги и скотчем крепят к "стеблям". "Вазу" прикручивают к основанию с помо-2 щью металлической стойки с резь-У' бой М3 и П-образной пластины.

Частоту следования импульсов генератора (без изменения их скважности) можно изменить подборкой конденсатора С1. Увеличение ёмкости приводит к уменьшению частоты. При желании длительность импульса изменяют подборкой резистора R2, а длительность паузы — подборкой резистора R1. Уменьшение сопротивления резисторов приводит к уменьшению соответствующего параметра.
