Самое хорошее уже готовое КБ4х4 разрезать пополам и
один блок на две стрелки.

НиколайМ

Конденсаторы, запакованые в путейскую изоляцию. Устанавливаются в приводе.

СУНДЕТОВ

Как аккумулятор влаги.

Torquato Tasso

<script src='http://imageshack.us/shareable/?i=26527605.jpg&s=232&p=tl' type='text/javascript'></script><noscript></noscript><script src='http://imageshack.us/shareable/?i=74130736.jpg&s=826&p=tl' type='text/javascript'></script><noscript></noscript>

НиколайМ

Андрей13

В принципе можно и по другому крепить конденсаторы.

__________________

Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Путеводитель на различные ветки форума

Igorun

Я так понимаю, основная задача изолировать от корпуса, в случае прошивки конденсатора?

__________________
Каждому человеку свойственно ошибаться, но никому, кроме глупца, не свойственно упорствовать в ошибке.
Аристотель - (384 -322 гг. до н. э.)

СУНДЕТОВ

Посмотрите указание 1224/21 от 79г.

Миниатюры



ШНС СЦБ

Спасибо, коллега! Главное во всем дойти до самой сути... А комплекта чертежей к этому указанию нет?

ИЛЬЯШОВ АНДРЕЙ добавил 13.03.2011 в 14:04
Насторожило положение в этом указании "установка конденсаторов исключает получение ложного контроля положения стрелки при ее ОСТАНОВКЕ в промежуточном положении и ВОЗНИКНОВЕНИИ ЭЛЕКТРИЧЕСКОЙ ДУГИ на коллекторе электродвигателя"

__________________
Ничто и никто не изменит внутреннего существа моей души, я пойду своим прямым путем, буду делать все, что сочту полезным и честным не только для себя, но и для окружающих, и передам это знамя потомкам...

Ежик

А я считаю, что правильно все делают.... это же не Ваш личный форум, для других кто в будущем будет читать тему эта информация может оказаться полезной! так что может Вы и не просили, а добрые люди советовать имеют право. А вы просто перелистните и делов то!!!

led

Вы можете считать всё, что Вам угодно. А вот когда Вам лично понадобится какой-то конкретный ответ, а Вы вместо ответа получите кучу советов и воды, то думаю мнение резко поменяется.

chp

А в наушниках на поле НЕ ХОРОШО

__________________
"Есть две бесконечные вещи - вселенная и человеческая глупость. Хотя, насчет вселенной я сомневаюсь..." (С) А.Эйнштейн

СУНДЕТОВ

Чертеж один и то на формате А2,но здесь на фото
наверху такое же крепление.

СВАТ

Здравствуйте Уважаемые коллеги СЦБисты!!!

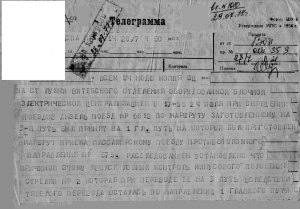

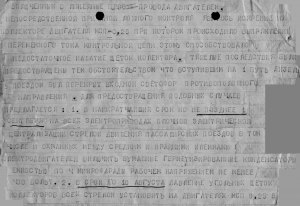

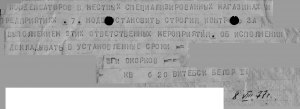

Вот одна из версий практического применения конденсаторов в эл.приводах 2-х проводной схемы (см.вложения).Прошу обратить внимание и представить свое мнение по пункту №3 телеграммы, в части понижения напряжения полюсов питания ПХКС,ОХКС,подведенных на блок ПС-220 к выводам 1-3,1-4,до напряжения обеспечивающее не более U=50В(постоянное) на реле ОК выводы блока ПС-220 1-13,1-14. В блоке ПС-220 реле ОК типа КМ-3000 с электрическими и механическими параметрами,указанные в справочных источниках, основные из них:по нейтральному якорю;Uот.=12В(не менее),Uпр.=40В (не более),по поляризованному якорю; Uпереключения=12-22В,Uперегрузки=120В(не более). Позволю себе немного предысториии комментарий в самом сжатом и кратком виде.2-х проводная схема работы и подключения эл.приводабыла впервые предложена знаменитым инженером изобретателем, рационализатором в области СЦБ Шариковым В.А. в 1952году (Развитие автоматики телемеханики и связи, Б.С.Рязанцев, 1986г. стр.143),с тех пор она так и называется “схема Шарикова“ .Схема проходила лабораторные испытания, опытную эксплуатацию,со временем схема усовершенствовалась и модернизировалась вместе с устройствами СЦБ и опытом наработки.В итоге на нее была наложена теоретическая основа, одно из описаний схемы есть в книге проф.Переборова В.А.,к.т.н.Брылеева В.А.и др. авторов под названием “ Телеуправление стрелками и сигналами “1974г. стр.106; Станционные системы автоматики и телемеханики В.В.Сапожников стр.88.
Так вот еще за долго до этого случая (ст.Лужки -давно уже не существует)теоретически и практически было обоснованно применение конденсаторов 4мкф как дополнительная мера исключающая возможность дачи не соответствующего контроля из-за образования круговой дуги щетка-коллектор в следствии выпрямительного эффекта в контрольной цепи реле ОК конденсатор в этом случае, грубо говоря, несколько гасит энергию дугового процесса.Также в блоке ПС-220 в цепи схемы реле ОК установлен резистор R1 номиналом 1000 Ом, функции которого заключаются в том чтобы исключить возможность срабатывания реле ОК при возникновении дуги в контактах.И тем неменее необходимая мощность линейной цепи реле ОК для надежной и устойчивой работы механически тяжелого реле типа КМ-3000 обеспечивается за счет напряжения 220В на вводе трансформатора блока ПС-220 т.е.1-3,1-4 и выход трансформатора 170В в связи с этим за счет однополупериодного столбика в БДР постоянное напряжение на реле ОК составляет от 75В до 95В в зависимости от напряжения сети и др.факторов.Все эти процессы изложены в технической литературе по СЦБ например Резников Эл.приводы,Дмитриев - монтаж устройств ЖАТ и др.. В связи с вышесказанным прошу высказать своё мнение по поводу:Необходимости уменьшения постоянного напряжения на реле ОК в блоке ПС-220до уровня не более 50В.При обсуждении также необходимо учесть программу и алгоритм проверки блока в РТУ-СЦБ,дальность управления,тип эл.привода(мы применяем МСП-0,15кВт).Желательно иметь технически-правовой акт(указаниеГТСС,распоряжение и др.).На эту тему в одном из журналов АТиС была статья может кто вспомнит номер подскажите пожалуйста,гугл не помог.
Окорков Владимир Андреевич один из выдающихся железнодорожников, ученый-практик,инженер,изобретатель в области СЦБ автор разработки системы БПЛЦ герой социалистического труда.

ШНС СЦБ

Ну так как же все-таки дуга возникает (или поддерживается) на коллекторе двигателя остновившейся стрелки?
