Тема: Накопитель энергии для СЦБ

paok89 · 07.11.2011, 12:41

Добрый день!
Я являюсь инженером одной организации, занимающейся системами постоянного тока, а в данный момент мы начали новый проект, посвященный накопителям. Я для себя выбрал проект РЖД.
Что предлагается - установить накопитель для СЦБ для улучшения качества электроэнергии и обеспечения правильной работы устройств СЦБ. Увы, по образованию я энергетик, специальность "электрические системы и сети", поэтому я не представляю себе точное устройство систем СЦБ. Изучал учебник Феоктистова, нашел некоторую полезную информацию. На данный момент меня интересует такие вопросы - какая в среднем нагрузка на 1 устройство СЦБ в кило/мегаваттах? Данная цифра поможет мне выбрать емкость и мощность накопителя. И какой может быть схема подключения накопителя в сети СЦБ?
Также хотелось бы услышать ваше мнение о нашем проекте, как вы думаете, перспективно ли устанавливать накопитель для СЦБ? Более подробную информацию могу выслать на почтовый ящик, есть готовый файлик "предложение" с некоторыми пояснениями и иллюстрациями)
Буду благодарен за ваши ответы!

**Суховерша Алексей** · 07.11.2011, 12:58

Цитата:

Накопитель энергии для СЦБ

paok89,
Расшифруйте понятие "накопитель", пожалуйста.

**Кабанбай Батыр** · 07.11.2011, 13:39

новый тип аккумуляторов ?

paok89 · 07.11.2011, 14:15

Эх, файлик с хорошим описанием сейчас на работе, попробую пока своими словами.

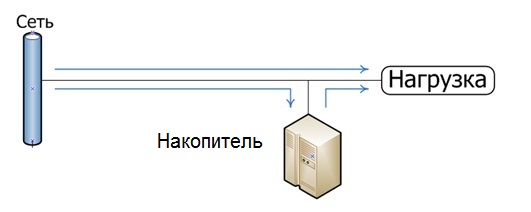

Суть такова - есть некий накопитель, который является по сути посредником между нагрузкой и сетью. По идее, он накапливает энергию в часы "дешевой" энергии и отдает в часы "дорогой". Играя на разнице цен можно получить экономическую выгоду. Что касается типа накопителя - он может быть, в теории, любым. Для ЖД предлагается пока использовать OPzS батареи.

Игра на разнице цен это лишь один из плюсов накопителя. Также его можно использовать как ИБП, чтобы выдавать чистый синус и не было проблем с работой устройств СЦБ. Дополнительной функцией накопителя является возможность быть активным фильтром высших гармоник, что тоже улучшает качество электроэнергии, получаемой системами СЦБ.

Спасибо за ваши комментарии. Скажи все-таки, сколько кило/мегаватт составляет нагрузка типового СЦБ

Ну и как его лучше включить будет...

Нашел вот такую схему в учебнике, если она еще актуальна, может быть на ее примере можете совет дать...

**Rom** · 07.11.2011, 14:26

Цитата:

Сообщение от Суховерша Алексей

paok89,
Расшифруйте понятие "накопитель", пожалуйста.

это УБП (ДГА+аккумуляторы):

http://www.powercity.ru/site/ru/docs/id196.html

Автору темы:

мощность от 10 кВА и выше (10-1000)

станция 25 стрелок ЭЦ-ЕМ - 20 кВА

Rom добавил 07.11.2011 в 14:26

Цитата:

Сообщение от paok89

Спасибо за ваши комментарии. Скажи все-таки, сколько кило/мегаватт составляет нагрузка типового СЦБ

Ну и как его лучше включить будет...

вот ещё УБП Site Pro:
http://www.dizelek.ru/ibp/catalog/GE...l/Site-Pro-30/

чем больше конкуренция, тем ж.д. лучше.

- удачи!

**Admin** · 07.11.2011, 14:32

такой накопитель никогда себя не окупить - экономия энергии будет несоизмерима с его стоимостью. Кроме того его необходимо будет применять с УБКН-ами

paok89 · 07.11.2011, 14:42

Цитата:

Сообщение от Admin

такой накопитель никогда себя не окупить - экономия энергии будет несоизмерима с его стоимостью.

Технологии будущего, вы же понимаете...

Меня очень интересует возможная схема подключения, что можете посоветовать?

**Admin** · 07.11.2011, 14:56

8-полюсник - 3 фазы и ноль вход, 3 фазы и ноль - выход

**Кабанбай Батыр** · 07.11.2011, 14:57

Почему кажется, что Вам надо "забирать" все нагрузки: не только СЦБ и связь, а бытовые. И заводить 3-м фидером.
Если загнется "технология будущего", то первые два останутся .

**Admin** · 07.11.2011, 15:00

Цитата:

Почему кажется, что Вам надо "забирать" все нагрузки: не только СЦБ и связь, а бытовые

заводить надо основным фидером, чтоб по умолчанию работало на нем. Остальные в резерв

**Кабанбай Батыр** · 07.11.2011, 15:07

Цитата:

Сообщение от Admin

Заводить надо основным фидером.

только по двум разным кабелям (для надежности): один закапать, второй - воздушкой.

**Yakovlev** · 07.11.2011, 15:15

Вопрос - какие устройства резервировать? Если каждую сигнальную установку, переезд, КТСМ и т.д.(все что включено на ВЛ СЦБ) то установок питания будет много. Резервировать надо всю линию ВЛ СЦБ которая начинается на ТП, там его и устанавливать вместе (или вместо) ДГА СЦБ. А мощность смотреть по мощности транформатора на линии.

**led** · 08.11.2011, 04:08

Можно вопрос?
В чем новизна данной идеи?
Автору темы.
Всё это уже есть. В том числе и схемы подключения к устройствам СЦБ.

**tiksi** · 08.11.2011, 07:56

Цитата:

Нашел вот такую схему в учебнике, если она еще актуальна, может быть на ее примере можете совет дать...

Не дать. Пример не по теме. Вас наверное к энегетикам. СЦБ денег за энергетику не считает.

**Суховерша Алексей** · 08.11.2011, 09:22

Цитата:

Сообщение от tiksi

Не дать. Пример не по теме. Вас наверное к энегетикам. СЦБ денег за энергетику не считает.

В каком смысле не считает денег за энергетику?
За расход, потребление электроэнергии ШЧ отвечает, есть лимиты, есть расход - планируй и отвечай.
