Схемы камер, предназначенных для электроснабжения ВЛ СЦБ напряжением 6, 10 кВ, должны предусматривать максимальную токовую защиту, а также защиту от минимального напряжения и однофазных замыканий на «землю». Для повышения надежности и качества электроснабжения целесообразно устанавливать также защиту от неполнофазного режима с действием на отключение выключателя.

Помимо указанных защит, схемы камер питания ВЛ СЦБ должны иметь устройства автоматического повторного включения (АПВ) и автоматического включения резерва (АВР). Полное время цикла отключения выключателей, последующего АВР на соседнем пункте питания и АПВ на основном пункте питания должно быть не более 1,3 с.

Защита от токов к.з. и перегрузок линейных трансформаторов осуществляется на стороне низкого напряжения в одном из проводов автоматическим выключателем типа АВМ или предохранителем на номинальный ток, равный номинальному току низковольтной обмотки трансформатора в соответствии с данными таблицы.

Для исключения перегрева и повреждения линейных трансформаторов при устойчивом к.з. с низкой стороны необходимо, чтобы в период прерывистого действия АВМ время его включения в 3 раза превышало время отключения и находилось в пределах 60 — 90 с при температуре окружающего воздуха 20 °С.

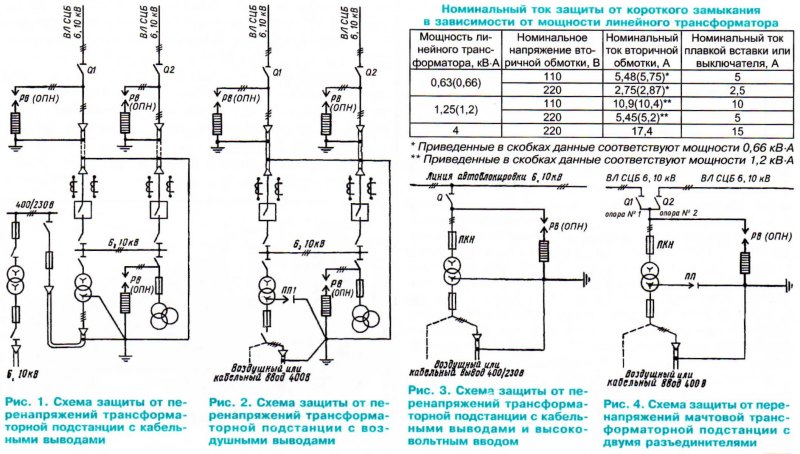

Для защиты оборудования пунктов питания от перенапряжений устанавливаются ограничители перенапряжений (ОПН). В зависимости от типа пункта питания их подключают по схемам, приведенным на рис. 1 — 5. Допускается эксплуатация существующих разрядников (РВП и др.).

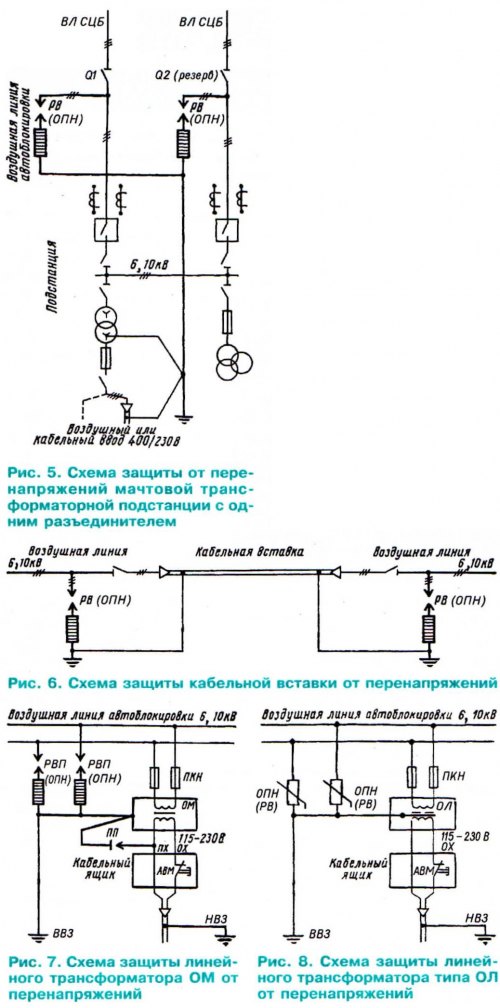

Каждая кабельная вставка в воздушную линию напряжением свыше 1000 В независимо от ее длины защищается по обоим концам тремя ОПН или вентильными разрядниками (рис. 6). При этом, если вставку устанавливают через разъединители, то ОПН или вентильные разрядники присоединяют к проводам линии до разъединителей (считая по направлению от воздушной линии к кабелю). Заземленные выводы разрядников, муфту (воронку), броню и оболочку кабеля на концах соединяют между собой и с отдельными заземлителями R, устраиваемыми у каждой опоры. Сопротивления заземления этих заземлителей не должно превышать 10 Ом.

При треугольном расположении проводов ВЛ СЦБ, ВЛ ПЭ линейные трансформаторы присоединяют на всем протяжении плеча питания, как правило, к двум нижним проводам линии. Для их защиты от перенапряжений на той же опоре, где смонтирован линейный трансформатор, устанавливают два ОПН или вентильных разрядника. Их присоединяют к тем же проводам линии, что и трансформаторы, согласно рис. 7, 8.


При применении линейных трансформаторов типа ОМ (см. рис.7) для обеспечения безопасности персонала, обслуживающего низковольтные цепи автоблокировки, в случае пробоя или нарушения изоляции между высоковольтной и низковольтной обмотками устанавливают пробивной предохранитель (ПП) или искровой промежуток с пробивным напряжением 1000 — 1600 В. Один вывод вставки присоединяют к корпусу трансформатора, а другой — обязательно к тому из выводов x1, x2 или xЗ вторичной обмотки трансформатора, к которому присоединен отходящий в кабельный ящик провод ПХ. При этом автоматический выключатель АВМ, устанавливаемый в кабельном ящике, включается в провод ОХ, идущий от вывода а1 или а2 вторичной обмотки трансформатора, а не в провод ПХ.

В схемах с линейными трансформаторами типа ОЛ пробивной предохранитель не устанавливают, а металлический экран, находящийся между высоковольтной и низковольтной обмотками, заземляют на высоковольтный заземлитель (см. рис. 8).
