Регулировка и разгонка стыковых зазоров

Нарушение нормальной величины зазоров и взаимного расположения стыков по наугольнику связано прежде всего с угоном рельсов звеньевого пути или плетей бесстыкового пути, а также (и в том числе) с постоянными изменениями температуры рельсов. Эти нарушения могут привести к выбросу рельсошпальной решетки, разрыву (срезу) стыковых болтов с одновременным нарушением нормальной работы рельсовых цепей.



Необходимость в разгонке зазоров нередко возникает перед производством ремонтов пути с применением путевых машин, работающих с вывеской путевой решетки. Работы по регулировке зазоров производятся для приведения их в нормальное состояние и для ликвидации забега стыков одной рельсовой нити против другой, когда фактические величины зазоров и взаимное расположение стыков не отвечают требованиям Инструкции по текущему содержанию пути. При этом приведение величин зазоров к нормальным может осуществляться без разрыва стыков; с разрывом рельсовой нити в них до размера, превышающего конструктивный зазор (22 или 24 мм при диаметрах отверстий соответственно 36 и 40 мм). В первом случае выполняется регулировка стыковых зазоров, во втором — разгонка зазоров.

Регулировка зазоров может быть внеплановая и плановая. Первая назначается по результатам осмотра стыков, исходя из наличия и числа слитых и чрезмерно растянутых зазоров, соответственно при положительных и отрицательных температурах воздуха. Плановая регулировка (разгонка зазоров) назначается по результатам сопоставления измеренных и нормативных зазоров.

Необходимость в выполнении регулировки (разгонки) зазоров нередко возникает накануне «окна» перед производством ремонтов пути или планово-предупредительных работ с применением путевых машин, работающих с подъемкой рельсошпальной решетки.

Номинальные рельсовые зазоры в стыках в зависимости от температуры рельсов, длины рельсов и климатических условий должны иметь величины приведенные в табл. 8.52.




Примечание. Амплитуда температуры Т определяется дистанцией пути для своей климатической зоны в соответствии с указаниями по устройству, укладке и содержанию бесстыкового пути.

Не допускается наличие на одной рельсовой нити подряд слитых или максимально растянутых зазоров более трех при /р= 12,5 м и более двух при /р=25 м.

Определяющими необходимость выполнения регулировки или разгонки зазоров являются следующие условия:

— отличие фактической величины зазоров от номинальной более чем на 6 мм;

— величины зазоров близкие или равные конструктивным;

— несовпадение стыков по наугольнику на путях 1-го, 2-го и 3-го классов в прямых более чем на 8 см; в кривых — на величину, равную 8 см плюс половина стандартного укорочения рельсов на внутренней нити кривой (80 мм или 160 мм при /р = 25 м и 40 мм или 120 мм при /р= 12,5 м) или 8 см плюс половина комбинации стандартных укорочений.

На путях 3-го класса при скорости движения 60 км/ч и менее, а также на путях 4-го и 5-го классов при сплошной замене или перекладке рельсов допускается устройство и содержание стыков вразбежку:

— в случаях, когда возникает острая необходимость сплошной замены и перекладки рельсов при температурах выше максимальных и ниже минус -30 °С (хотя обычно нецелесообразно доводить до такой ситуации).


Организация работ включает

— замеры фактических величин зазоров по каждой рельсовой нити с помощью мерного клина (рис. 8.22); при этом измерения должны быть выполнены за такое время, чтобы температура рельсов, как по длине каждой рельсовой нити, так и между ними, не отличалась более чем на 5 °С;

— составление ведомости по форме, представленной в табл. 8.53, устанавливающей вид работ (регулировки или разгонки), величину и направления перемещений рельсовых нитей;

— построение графика накопления зазоров, определение границ участков, на которых необходима регулировка или разгонка зазоров.

При измерении зазоров металлический клин заводится в зазор с внешней (нерабочей) грани головки рельсов на уровне ее средней части. Одновременно при каждом измерении зазора фиксируется температура рельсов. Зазоры начинают замерять с фиксированных точек — стыков, которые не будут перемещаться (например, рамный или закрестовинный стык входного или выходного стрелочного перевода; крайний стык безбалластного моста и др.).


В начале промера зазоров должна быть выявлена величина поправки к измеряемым (фактическим) зазорам, которая учитывает силы трения рельса в накладках, препятствующих свободному изменению зазоров при изменении температуры. Для этого определяют сумму зазоров в первых четырех стыках (исключая нулевые) при измерении их сначала в бытовом состоянии без ослабления гаек болтов, а затем с отвинченными на 2—3 оборота гайками. Разницу в сумме зазоров при затянутых и ослабленных гайках делят на число замеров (в данном случае на четыре) и определяют поправку к измеренным зазорам. Если она положительная, то ее вычитают из значений фактических зазоров (без учета стыков с нулевыми зазорами), а если отрицательная — прибавляют к измеренным зазорам, включая при этом стыки с нулевыми зазорами. Например, если средний зазор в первых четырех стыках при затянутых болтах составил 5 мм, а при ослабленных 6 мм, то фактические зазоры в стыках должны быть увеличены на 1 мм, так как полученная разница явилась отрицательной (5-6=-1 мм).

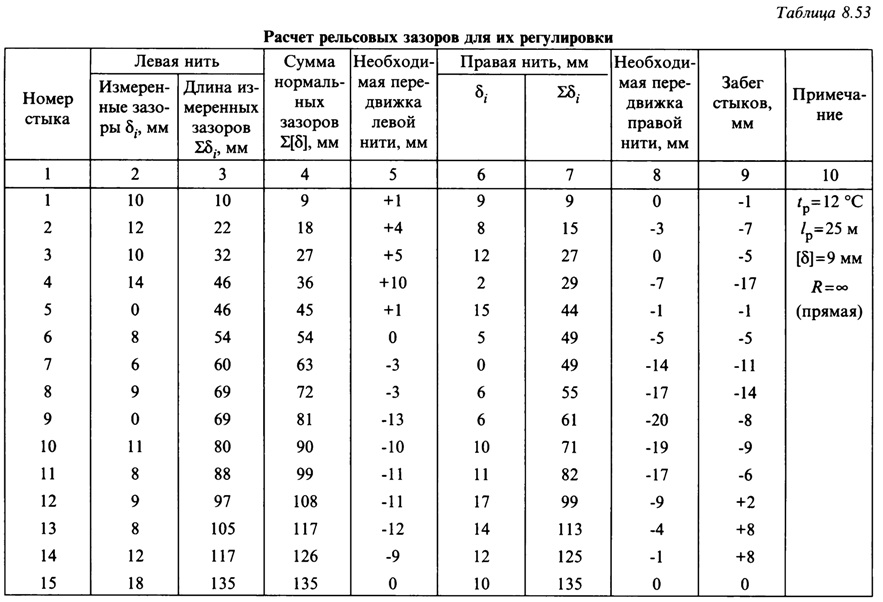

В табл. 8.53 приведен практический пример расчета рельсовых зазоров для их регулировки, как работы, выполняемой под руководством бригадира пути (работами по разгонке зазоров руководит дорожный мастер). В примере принято выполнение работ в регионе с умеренным климатом на основе измерений зазоров при /=12 °С (номинальные зазоры 9 мм) в прямом участке звеньевого пути с рельсами длиной 25 м. Как ясно из таблицы (колонка 5), для левой нити сумма измеренных зазоров превышает сумму нормальных на участке от нулевого до шестого стыка (передвижка со знаком плюс), поэтому рельсы необходимо сдвигать от шестого стыка к начальному. На участке от шестого стыка до 15-го накопление фактических зазоров меньше (со знаком минус) необходимой суммы нормальных зазоров, поэтому направление передвижки рельсов необходимо производить в направлении от шестого стыка к последнему. Результаты расчетов рельсовых зазоров для левой нити представлены на рис. 8.23. Необходимая передвижка рельсов правой нити (максимальная в колонке 9) меньше величины конструктивного зазора и будет направлена в одну сторону от начального стыка к последнему, поскольку ее конкретные значения в каждом стыке со знаком минус. Из колонки 9 ясно,что нет необходимости корректировать расположение стыков по наугольнику, поскольку забег (разница значений в колонках 8 и 5 с учетом знака) не превышает 17 мм (4-й стык) при допускаемом 8 см.

В технологии производства работ по регулировке стыковых зазоров принята следующая последовательность операций:

— ослабление болтов во всех стыках, кроме тех, в которых величина зазора не изменяется;

— наддергивание костылей и снятие противоугонов;

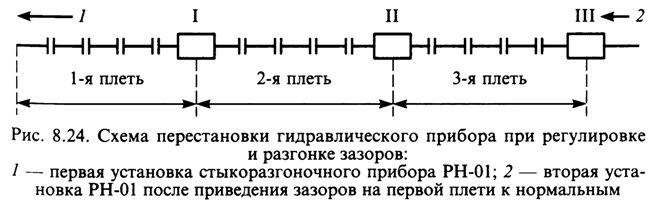

— установка гидравлического разгоночного прибора РН-02 или РН-01А (с распорным усилием 120 кН) с таким расчетом, чтобы передвижка осуществлялась плетями из двух-трех рельсов (рис. 8.24);

— перемещение рельсовой плети до того момента, когда про-зорники в стыках окажутся зажатыми;

— снятие прозорников из стыков перемещенной плети, закрепление стыковых болтов на ней, постановка (перестановка) противоугонов, добивка костылей;


[/center]

— переустановка гидравлического разгонщика на следующую позицию.

При этом следует иметь в виду, что работы надо начинать с участка, на котором фактическая величина зазоров превышает нормальные, т.е. с растянутых зазоров. Со стороны, куда будут перемещаться рельсы, в имеющиеся в стыках зазоры устанавливают прозорники, толщина которых равна нормальному зазору при данной температуре рельсов.

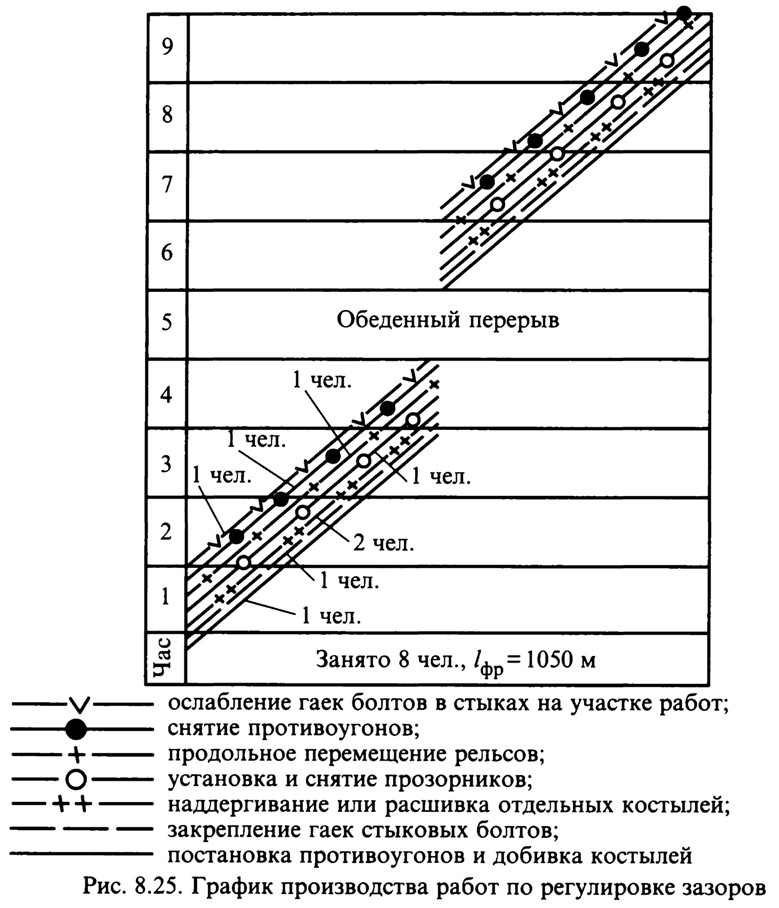

График производства работ по регулировке зазоров на звеньевом пути с костыльным скреплением бригадой из 8-ми монтеров пути 3-го разряда представлен на рис. 8.25.


Место работ по регулировке зазоров ограждается сигналами остановки поездов, машинистам выдается предупреждение об остановке у красного сигнала, а при его отсутствии—о следовании с установленной скоростью. Перед снятием сигналов и пропуском поезда гидравлический прибор относят с рельса в сторону от пути с соблюдением габарита.
