РОБС

РОБС - общее название однофазных реакторов (дросселей).

Реакторы типов РОБС-1А, РОБС-ЗА и РОБС-4А

Назначение. Реакторы РОБС (рис. 314) предназначены для работы в двухниточных рельсовых цепях переменного тока в качестве ограничивающих сопротивлений и служат для ограничения тока при шунтированной рельсовой цепи.

Расшифровка обозначения реакторов типа РОБС: Р — реактор; О — однофазный; Б — броневой; С — сухой; 1 — порядковый номер типа; А — модификация реактора.


Реакторы РОБС-1 А, РОБС-ЗА и РОБС-4А выпускаются вместо реакторов РОБС-1, РОБС-3 и РОБС-4. Схемы обмоток реакторов РОБС-1А, РОБС-ЗА и РОБС-4А приведены на рис. 315.

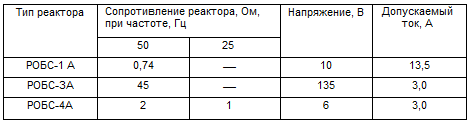

Электрические характеристики реакторов РОБС-1 А, РОБС-ЗА и РОБС-4А приведены в табл. 261.


Изменение сопротивлений реакторов допускается ±5%. Габаритные размеры 94x81x135 мм; масса 3 кг.


Реакторы типов РОБС-1, РОБС-3 и РОБС-4

Схемы обмоток реакторов РОБС-1, РОБС-3 и РОБС-4 приведены на рис. 316.

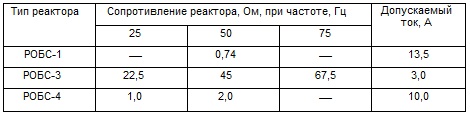

Электрические характеристики реакторов типов РОБС-1, РОБС-3 и РОБС-4 приведены в табл. 262.

Габаритные размеры 160x120x90 мм; масса 4 кг.

В настоящее время вместо реакторов РОБС-1, РОБС-3 и РОБС-4 выпускают РОБС-1А, РОБС-ЗА и РОБС-4А.
