Тема: РОБС-3А
Коллеги подсобите!!!
У кого-нибудь есть указания по регулировке РОБСов. Или может кто подскажет где их можно найти? Заранее благодарен!!! |
![]() |
Цитировать 1 |
![]() |
#2 (ссылка) |
Super V.I.P.
![]() Регистрация: 13.09.2009
Сообщений: 3,120
Поблагодарил: 1042 раз(а)
Поблагодарили 377 раз(а)
Фотоальбомы:
0
Загрузки: 98
Закачек: 4
Репутация: 299
|
Коллега, я не совсем понял, как ты хочешь регулировать РОБС, но информацию можно найти в справочнике В.И. Сороко Аппаратура ж.д. автоматики и телемеханики Том 2 стр.105
![]() |
![]() |
Цитировать 0 |
Поблагодарили: |
Данный пост получил благодарности от пользователей
|
![]() |
#3 (ссылка) |
Super V.I.P.
Регистрация: 26.07.2009
Сообщений: 2,635
Поблагодарил: 323 раз(а)
Поблагодарили 584 раз(а)
Фотоальбомы:
1
Загрузки: 41
Закачек: 4
|
Сомневаюсь что вообще есть какие-либо указания по регулировке РОБСов. Их воздушный зазор заранее регулируется на заводе и при качественно сделанной стяжке магнитопровода не нуждается в регулировке.
Основные характеристики: Тип / В / Ом / Гц / А РОБС-1АУЗ / 10 / 0,74 / 50 / 13,5 РОБС-3АУЗ / 90 / 45 / 50 / 3 РОБС-4АУЗ / 6 / 1,2 / 50 / 3 Последний раз редактировалось APCnik; 05.08.2010 в 20:07. |
![]() |
Цитировать 0 |
Поблагодарили: |
Данный пост получил благодарности от пользователей
|
![]() |
#4 (ссылка) |
Super V.I.P.
Регистрация: 25.03.2010
Сообщений: 2,463
Поблагодарил: 1349 раз(а)
Поблагодарили 1965 раз(а)
Фотоальбомы:
118
Загрузки: 24
Закачек: 0
Репутация: 381
|
РОБС применяется как ограничевающее сопротивление, имеет одну обмотку, что там регулировать.
|
![]() |
Цитировать 0 |
Поблагодарили: |
Данный пост получил благодарности от пользователей
|
![]() |
#5 (ссылка) |
Super V.I.P.
Регистрация: 26.07.2009
Сообщений: 2,635
Поблагодарил: 323 раз(а)
Поблагодарили 584 раз(а)
Фотоальбомы:
1
Загрузки: 41
Закачек: 4
|
Кроме ограничивающего сопротивления РОБС применяется в качестве фильтров при подключении параллельно к нему конденсаторов.
|
![]() |
Цитировать 0 |
![]() |
#6 (ссылка) |
Super V.I.P.
Автор темы Регистрация: 09.04.2009
Сообщений: 718
Поблагодарил: 401 раз(а)
Поблагодарили 547 раз(а)
Фотоальбомы:
0
Загрузки: 25
Закачек: 45
|
Спасибо, что вопрос остался незамеченым!!!

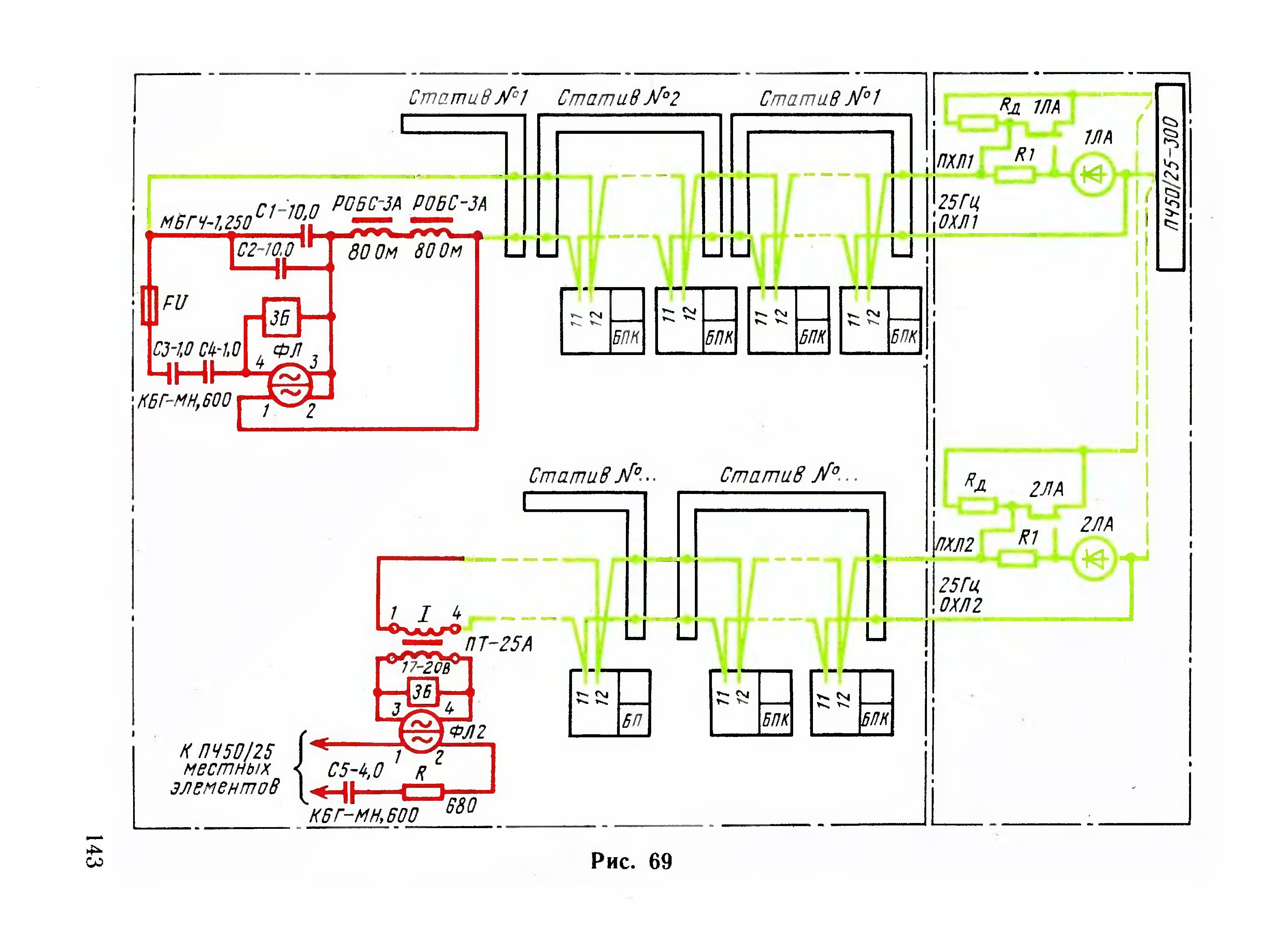

Как раз в роле фильтра меня и интерисует его работа. Вот схема, на которой включены два робса последовательно друг другу, конечно типового решения я не видел какое должно быть сопротивление, но факт остаётся фактом, сопротивление 80 Ом каждого. Если исходить из заводских данных то их сопротивление 45 Ом(реактивное), ну а желательно конечно, чтобы было 80Ом, потому что в луче, прёт ток порядка 1А, что для ПЧ50/25, не потолок но близко, и реле ФЛ дребезжит(кстати никто с этим не сталкивался), а на утверждённой схеме написано, что регулировать эти РОБСы нужно согласно письма ЦШ/Тех86(по-моему так). ![]() |
![]() |
Цитировать 1 |
![]() |
#7 (ссылка) |
V.I.P.
![]() Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
0
Загрузки: 126
Закачек: 3
|
![]() Реле дребезжит наверное из-за попадания токов частотой 50Гц |
![]() |
Цитировать 1 |
Поблагодарили: |
Данный пост получил благодарности от пользователей
|
![]() |
#8 (ссылка) |
Super V.I.P.
Автор темы Регистрация: 09.04.2009
Сообщений: 718
Поблагодарил: 401 раз(а)
Поблагодарили 547 раз(а)
Фотоальбомы:
0
Загрузки: 25
Закачек: 45
|
Хорошая схемка получилась
![]() Как я понимаю фильтр и предназначен, если правильно настроен, для поглащения частоты 50Гц, тогда и реле не будет дребеззжать. Последний раз редактировалось art29; 06.08.2010 в 05:30. |
![]() |
Цитировать 1 |
![]() |
#9 (ссылка) |
V.I.P.
![]() Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
0
Загрузки: 126
Закачек: 3
|
art29, я думаю что реле дребезжит не от того что что-то с дроселем
Дроселя и кондеры нужны для сдвига фазы между местной и путевой обмотки. Блок ЗБ защищает реле ФЛ от помех частотой 50Гц Может блок ЗБ накрылся?????????????? Это тоже по сути фильтр, настроенный на частоту 50Гц. .................................................. ................ Торговать-сопли жевать.................. Последний раз редактировалось Rafa; 05.08.2010 в 22:55. |
![]() |
Цитировать 1 |
![]() |
#10 (ссылка) |
Super V.I.P.
Автор темы Регистрация: 09.04.2009
Сообщений: 718
Поблагодарил: 401 раз(а)
Поблагодарили 547 раз(а)
Фотоальбомы:
0
Загрузки: 25
Закачек: 45
|
Но фильтр всё таки защищает ЛУЧ от наводок тока 50Гц, а ЗБ само собой реле ФЛ, но всё-таки мне кажется, что сам контур не настроен, из-за малого индуктивного сопротивления РОБСов. Тем более что при 25ГЦ сопротивление РОБСов примерно в 2 раза меньше чем при 50ГЦ.
Там где включен второй луч через ПРТ-А, и реле не дребезжит и ток равен нагрузке(кол-во РЦ), а с фильтром первого луча даже отключая нагрузку (РЦ) ток практически остаётся прежним. |
![]() |
Цитировать 1 |
![]() |
#11 (ссылка) |
Super V.I.P.
Регистрация: 26.07.2009
Сообщений: 2,635
Поблагодарил: 323 раз(а)
Поблагодарили 584 раз(а)
Фотоальбомы:
1
Загрузки: 41
Закачек: 4
|
Реле дребезжит, скорее всего от того, что не выдержан угол сдвига фаз между током в путевом элементе (ПЭ) и напряжением в местном элементе (МЭ). Нужно в инструкции прочитать каким должен быть этот угол и отрегулировать его с помощью емкостей. Измерить его можно с помощью фазометра.
Как вариант, может не хватать напряжения на местном элементе путевого реле. Последний раз редактировалось APCnik; 06.08.2010 в 06:05. |
![]() |
Цитировать 0 |
![]() |
#12 (ссылка) |
V.I.P.
![]() Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
0
Загрузки: 126
Закачек: 3
|
art29
Ну так, а почему бы вам не применить схему для луча 1, такую же как в луче 1 И гемору меньше будет. |
![]() |
Цитировать 1 |
![]() |
#13 (ссылка) |
Super V.I.P.
Автор темы Регистрация: 09.04.2009
Сообщений: 718
Поблагодарил: 401 раз(а)
Поблагодарили 547 раз(а)
Фотоальбомы:
0
Загрузки: 25
Закачек: 45
|
Вобщем нашли инструкцию по регулированию РОБСов называется ЦШТех 9/6 от 01.80г. Для этого фильтра в РОБСе нужно уменьшить зазор в сердечнике для увеличения индуктивного сопротивления!
Всем Спасибо! Последний раз редактировалось art29; 23.11.2010 в 23:55. |
![]() |
Цитировать 1 |
![]() |
#14 (ссылка) |
Super V.I.P.
![]() Регистрация: 14.02.2010
Адрес: Калтан
Сообщений: 1,797
Поблагодарил: 544 раз(а)
Поблагодарили 181 раз(а)
Фотоальбомы:
0
Загрузки: 26
Закачек: 0
Репутация: 129
|
Чуть ослабить подложить бумажку и опять затянуть.Бывает помогает.Насколько я правильно понимаю РОБС,конденсаторы,ЗБ в КИПе настраиваются.
|
![]() |
Цитировать 0 |
![]() |
#15 (ссылка) |
V.I.P.
![]() Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,650
Поблагодарил: 388 раз(а)
Поблагодарили 577 раз(а)
Фотоальбомы:
0
Загрузки: 126
Закачек: 3
|
Чтобы увеличить индуктивное сопротивление зазор надо уменьшить (примечание из электротехники)
![]() .................................................. ......................... Торговать-сопли жевать............................ |
![]() |
Цитировать 1 |
![]() |
