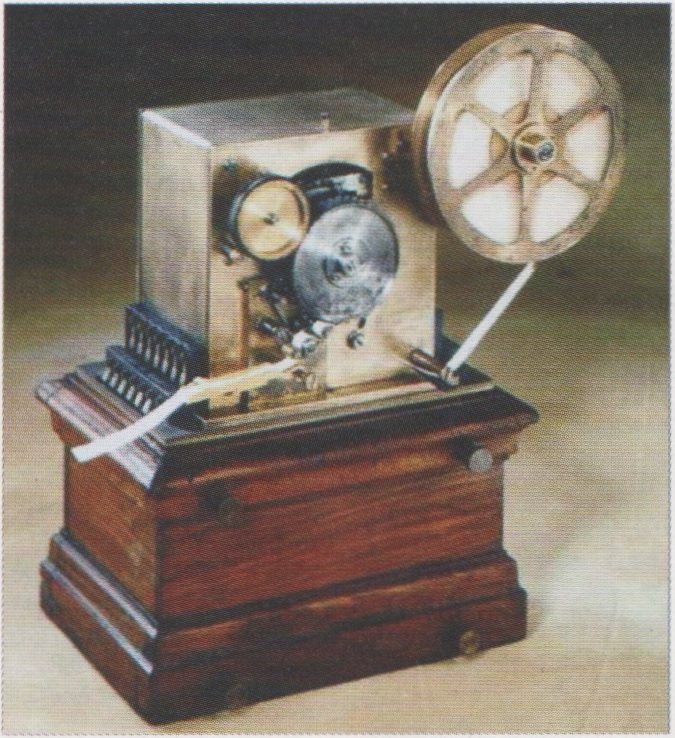

Телеграфный аппарат Бодо

Общие сведения

Телеграфный аппарат Юза не мог обеспечивать высокую скорость телеграфирования и, соответственно, эффективное использование линии связи. В 1872 г. ему на смену пришел телеграфный аппарат, сконструированный французским механиком Жоржем Морисом Эмилем Бодо, что стало новым этапом в развитии телеграфии. В 1874 г. он запатентовал первую в мире двукратную систему телеграфирования, при которой по одному проводу (вторым проводом была земля) одновременно и независимо друг от друга работали два аппарата. Через два года конструктор создал пятикратную систему телеграфирования, когда к одному проводу могли подключаться сразу пять аппаратов. При этом телеграфный аппарат Бодо позволил одновременно передавать по линии несколько телеграмм в обоих направлениях.

Устройство аппарата

Устройство содержало распределитель и несколько передающих и приемных устройств. Назначение распределителя состояло в том, чтобы один и тот же провод на одной оконечной станции был по очереди предоставлен нескольким передатчикам и приемникам. На другой оконечной станции распределитель выполнял такие же действия. Щетки обоих распределителей вращались синхронно и синфазно.
Клавиатура передатчика имела пять клавиш, у которых была общая ось вращения. Каждая из клавиш в спокойном состоянии посылала в линию «плюс» от батареи, у которой «минус» заземлен, а «плюс» подведен к задней контактной шине клавиатуры. При нажатии клавиши ее контактная пружина переходила к передней шине, соединенной с «минусом» другой батареи с заземленным «плюсом». Контактная пружина соединялась распределителем с линией. Комбинация нажатых клавиш задерживалась крючком в этом положении в течение оборота щеток распределителя и отпускалась посредством тактового электромагнита, который поворачивал своим якорем плоскую пружину, а с ней и ось всех пяти блокирующих крючков. Якорь, ударяясь о стержень, подавал сигнал, и после
этого телеграфист мог набирать следующую комбинацию.
Щеткодержатель получал вращение от специального часового механизма с гирей. Для постоянства числа оборотов на оси был расположен чувствительный регулятор скорости. В самом механизме имелось коррекционное приспособление и коррекционный электромагнит, поддерживающие синхронизм вращения двух оконечных распределителей. Для повышения эффективности применялось такое устройство передатчика, при котором передаваемая информация кодировалась телеграфистом вручную. После печатания лента автоматически протягивалась на один знак. В зависимости от числа передающих и приемных устройств, подключаемых к распределителю, производительность телеграфного аппарата колебалась в пределах 2500-5000 слов в час.

Вместе с этим Бодо изобрел равномерный пятизначный код, состоящий из посылок в провод для каждой буквы, цифры или знака препинания пяти токов равной продолжительности, комбинируемых из двух полярностей: «минус» (ток работы) и «плюс» (ток покоя). Например, буква А выражалась комбинацией —++++, буква Т —+—+— и др. Когда нужно было передавать букву, предварительно посылали комбинацию ++++—, устанавливавшую печатающий механизм приемного аппарата в положение печатания букв. Перед печатанием цифр посылали комбинацию +++—+. Впоследствии этот код был принят повсеместно и назван «Международным телеграфным кодом Na 1».
Первая в мире линия многократного телеграфирования была введена в действие в 1877 г. между Парижем и Бордо. В России первые аппараты Бодо были установлены в 1904 г. на линии Петербург - Москва. В дальнейшем они получили распространение в телеграфной сети СССР и использовались до 50-х гг. XX в. При этом следует отметить, что к 1917 г. на железных дорогах России при их общей протяженности немногим более 73 тыс. км в эксплуатации находилось около 15 тыс. телеграфных аппаратов Морзе, буквопечатающие аппараты Бодо и Юза были только на некоторых дорогах.
