Защита релейных шкафов от несанкционированного вскрытия


Защита релейных шкафов типа ШМ-2, ШМ-3 от несанкционированного вскрытия

Для исключения случаев несанкционированного вскрытия релейных шкафов и защиты от вандализма предложено в дополнение к стандартной защите под замок с ключом «5» с помощью наружных навесов установить крепление под массивный «гаражный» замок с цилиндрическим проворачивающимся штоком.

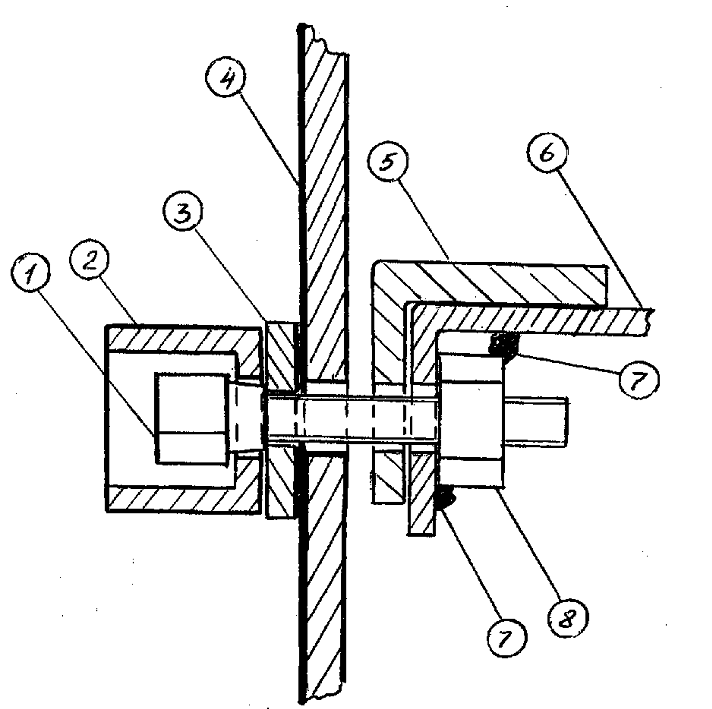

1 – болт с головкой под
пятигранный ключ
2 – чашка
3 – шайба
4 – дверь
5 – усиливающий уголок
6 – полка
7 – сварка
8 - гайка

Помимо этого, в верхней и нижней полках просверливается отверстие, с обратной стороны приваривается гайка М12. В правой двери напротив просверливаются отверстия, специальными болтами производится прикручивание двери к полкам. Специальный болт выполнен под ключ-пятигранку и имеет защитную чашечку, исключающую захват головки болта различными приспособлениями.
Для усиления полки можно использовать по всей длине металлический уголок 32*32 мм.
Внедрено в Абаканской дистанции сигнализации, централизации и блокировки в 2008 году.
Автор: Мазарчук Е.В.
__________________




Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Путеводитель на различные ветки форума
Андрей13 вне форума   Ответить с цитированием 0
Старый 26.05.2013, 21:56   #2 (ссылка)
Горочник

Аватар для Michalych


Регистрация: 18.01.2011
Адрес: Ярославль
Возраст: 68
Сообщений: 768
Поблагодарил: 556 раз(а)
Поблагодарили 295 раз(а)
Фотоальбомы: 300
Записей в дневнике: 3
Репутация: 284
Отправить сообщение для Michalych с помощью Skype™
По умолчанию

Видать, достали вандалы!
Предложение интересное.
__________________
Оно конечно, ежели! Хотя, однако, всё-таки!
Michalych вне форума   Ответить с цитированием 0
Старый 26.05.2013, 22:23   #3 (ссылка)
Участник


Регистрация: 24.03.2013
Сообщений: 73
Поблагодарил: 6 раз(а)
Поблагодарили 13 раз(а)
Фотоальбомы: 0
Репутация: -24
По умолчанию

Хм, а как при таком раскладе нам, связистам, к своим боксам добираться? Или у вас везде свои кабели лежат?
Johnny the Fox вне форума   Ответить с цитированием 0
Старый 26.05.2013, 22:30   #4 (ссылка)
V.I.P.

Аватар для Rahaz


Регистрация: 03.09.2009
Адрес: Слобожанщина
Возраст: 50
Сообщений: 167
Поблагодарил: 42 раз(а)
Поблагодарили 37 раз(а)
Фотоальбомы: 0
Репутация: 20
По умолчанию

Цитата:
Хм, а как при таком раскладе нам, связистам, к своим боксам добираться? Или у вас везде свои кабели лежат?
Был один случай. Нужно было выполнить перенос РШ. Там был установлен связевой бокс. Так вот на уровне замШЧ оп связи, ШЧУ связи было указание бокс не распаивать, а вырезать днище в РШ и вытянуть. Высказал им все что о них думал не смотря на должности. Благо к моим высказываниям прислушался ШЧ. Больше их в свои РШ не пускаю. Объясните в какой такой документации указано, что у меня должен в РШ стоять бокс?
Rahaz вне форума   Ответить с цитированием 0
Старый 26.05.2013, 22:37   #5 (ссылка)
V.I.P.


Регистрация: 28.02.2010
Возраст: 57
Сообщений: 492
Поблагодарил: 366 раз(а)
Поблагодарили 368 раз(а)
Фотоальбомы: 6
Репутация: 350
По умолчанию

Бомбили одно время шкаф КГУ. Несмотря на то, что шкаф ШРУ-М, вскрывали ломиком как скорлупу.Придумал вот такие замки из заглушек от муфт, бабки отшептали. Две заглушка, болты приварены для крепления к шкафу, на одной стороне приварена гайка, на другой труба, ключ для открытия длинный торцовый на 17. Все перегонные шкафы оборудовал ими.

Последний раз редактировалось СЭМ; 26.05.2013 в 22:47.
СЭМ вне форума   Ответить с цитированием 0
Старый 26.05.2013, 22:44   #6 (ссылка)
Участник


Регистрация: 24.03.2013
Сообщений: 73
Поблагодарил: 6 раз(а)
Поблагодарили 13 раз(а)
Фотоальбомы: 0
Репутация: -24
По умолчанию

Цитата:
Сообщение от Rahaz Посмотреть сообщение
Высказал им все что о них думал не смотря на должности. Благо к моим высказываниям прислушался ШЧ. Больше их в свои РШ не пускаю. Объясните в какой такой документации указано, что у меня должен в РШ стоять бокс?
Вы так пишете, как будто нам это надо - в ваши шкафы свои отпаи заводить. Это ваши устройства по жилам нашего кабеля работают. У нас по всему воронежскому участку (почти) боксы стоят в ваших шкафах и никто их оттуда убирать не собирается.
Johnny the Fox вне форума   Ответить с цитированием 0
Старый 26.05.2013, 23:07   #7 (ссылка)
V.I.P.

Аватар для Rahaz


Регистрация: 03.09.2009
Адрес: Слобожанщина
Возраст: 50
Сообщений: 167
Поблагодарил: 42 раз(а)
Поблагодарили 37 раз(а)
Фотоальбомы: 0
Репутация: 20
По умолчанию

Цитата:
Это ваши устройства по жилам нашего кабеля работают.
У нас устройства работают по своим кабелям, а боксы установлены потому что когда-то, кому-то хотелось сэкономить или же себе заработать. Но если даже и по вашим кабелям идут наши цепи, то что, если я попросил вас принести мне хлеба, то вы имеете полное право выбить мне окно?
Rahaz вне форума   Ответить с цитированием 0
Старый 26.05.2013, 23:09   #8 (ссылка)
Участник


Регистрация: 24.03.2013
Сообщений: 73
Поблагодарил: 6 раз(а)
Поблагодарили 13 раз(а)
Фотоальбомы: 0
Репутация: -24
По умолчанию

Так вам связисты шкафы взламывают?
Johnny the Fox вне форума   Ответить с цитированием 0
Старый 27.05.2013, 04:44   #9 (ссылка)
Super V.I.P.


Регистрация: 09.04.2009
Сообщений: 1,942
Поблагодарил: 11 раз(а)
Поблагодарили 150 раз(а)
Фотоальбомы: 3
Репутация: 107
По умолчанию

Цитата:
Сообщение от Rahaz Посмотреть сообщение
У нас устройства работают по своим кабелям, а боксы установлены потому что когда-то, кому-то хотелось сэкономить или же себе заработать. Но если даже и по вашим кабелям идут наши цепи, то что, если я попросил вас принести мне хлеба, то вы имеете полное право выбить мне окно?
Если у Вас на участке АБ работает не по кабелю связи, то связисты (по логике) должны свои отпаи как бы того, демонтировать, и поставить СКПС-ки.
led вне форума   Ответить с цитированием 0
Старый 27.05.2013, 08:41   #10 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 43
Сообщений: 8,013
Поблагодарил: 1364 раз(а)
Поблагодарили 1679 раз(а)
Фотоальбомы: 1
Репутация: 1153
По умолчанию

Цитата:
Объясните в какой такой документации указано, что у меня должен в РШ стоять бокс?
Наш, "сцбиный" альбом по проектированию РШ:
410115-ТМП от 2003г
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 1
Старый 27.05.2013, 12:10   #11 (ссылка)
V.I.P.

Аватар для Rahaz


Регистрация: 03.09.2009
Адрес: Слобожанщина
Возраст: 50
Сообщений: 167
Поблагодарил: 42 раз(а)
Поблагодарили 37 раз(а)
Фотоальбомы: 0
Репутация: 20
По умолчанию

Цитата:
Так вам связисты шкафы взламывают?
Нет не взламывают, но принять решение вырезать днище шкафа, только для того, чтобы не паять по новому бокс, по моему это самое что не есть варварство.
Rahaz вне форума   Ответить с цитированием 0
Старый 27.05.2013, 17:28   #12 (ссылка)
Участник


Регистрация: 24.03.2013
Сообщений: 73
Поблагодарил: 6 раз(а)
Поблагодарили 13 раз(а)
Фотоальбомы: 0
Репутация: -24
По умолчанию

Цитата:
Сообщение от led Посмотреть сообщение
Если у Вас на участке АБ работает не по кабелю связи, то связисты (по логике) должны свои отпаи как бы того, демонтировать, и поставить СКПС-ки.
На перегонах где СЦБисты ушли в свои кабеля мы так и сделали.
А по поводу "вырезать днище шкафа" - согласен, так делать нельзя. И всё же, если в РШ стоит наш бокс, нам необходим к нему свободный доступ. При занижении изоляции ведь так и ищем - промеряем по всем точкам.
Johnny the Fox вне форума   Ответить с цитированием 0
Старый 08.10.2015, 10:36   #13 (ссылка)
V.I.P.


Регистрация: 24.11.2009
Возраст: 34
Сообщений: 503
Поблагодарил: 27 раз(а)
Поблагодарили 79 раз(а)
Фотоальбомы: 0
Репутация: 60
По умолчанию

а устройствами контроля вскрытия РШ и других устройств с выводом в ДК кто-нибудь занимался?
__________________
здесь чудес не бывает
Shaddix вне форума   Ответить с цитированием 0
Старый 08.10.2015, 10:55   #14 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 43
Сообщений: 8,013
Поблагодарил: 1364 раз(а)
Поблагодарили 1679 раз(а)
Фотоальбомы: 1
Репутация: 1153
По умолчанию

Цитата:
Сообщение от Shaddix
а устройствами контроля вскрытия РШ и других устройств с выводом в ДК кто-нибудь занимался?
В КЭБ-2 имеется контроль открытия дверей.
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 1
Старый 08.10.2015, 11:27   #15 (ссылка)
Корифей СЦБ

Аватар для Александр


Регистрация: 25.02.2009
Возраст: 43
Сообщений: 8,013
Поблагодарил: 1364 раз(а)
Поблагодарили 1679 раз(а)
Фотоальбомы: 1
Репутация: 1153
По умолчанию

Там два концевых выключателя, включённых последовательно, подаются на дискретный вход блока БУСТ КЭБ-2

На фото синий концевик слева[IMG][/IMG]
__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
Александр вне форума   Ответить с цитированием 1
Поблагодарили:
Shaddix (08.10.2015)
