**Скиталец** · 11.12.2014, 11:27

Цитата:

Я имел ввиду жилы СЦБ в магистральном кабели связи

Понятно. Это эксплуатационные нормы в СЦБ. Для связистов - 2.5 МОм - повреждение.

**NikoS** · 11.12.2014, 11:57

Какое проверочное напряжение мегаомметра используют связисты, если не секрет?

**Скиталец** · 11.12.2014, 16:17

Не более 500 В. Разные приборы имеют разное напряжение.

kombat.79 · 25.12.2014, 21:48

Вопрос.При измерении сопротивления изоляции электрической цепи с кабелем, например, извещение ИН-ОИН напряжение мегомметра 1000В , а в блоке БПШ применяются диоды КД226 у которых пробивное напряжение 500В. Блок БПШ не накроется.

mehanik60 · 25.12.2014, 21:52

дужки вытяни на боксе и пост будет отключен

**vetal** · 25.12.2014, 21:59

Цитата:

Сообщение от kombat.79

Вопрос.При измерении сопротивления изоляции электрической цепи с кабелем, например, извещение ИН-ОИН напряжение мегомметра 1000В , а в блоке БПШ применяются диоды КД226 у которых пробивное напряжение 500В. Блок БПШ не накроется.

Измеряй ЦШкой, методом вольтметра.

kombat.79 · 04.01.2015, 18:24

Согласен. Но в техпроцессе том 3 указано измерение производить мегомметром.

**vetal** · 04.01.2015, 18:45

Цитата:

Сообщение от kombat.79

Согласен. Но в техпроцессе том 3 указано измерение производить мегомметром.

Сказано, что БПШ крутить только мегометром? Тогда берите мегометр на напряжение не более 500В и будет вам счастье.

vetal добавил 04.01.2015 в 19:45
У нас товарищи подключали мегометр на 2000В к Л,ОЛ стрелок без выдергивания дужек, так бывало колодки прожигало.

kombat.79 · 04.01.2015, 23:01

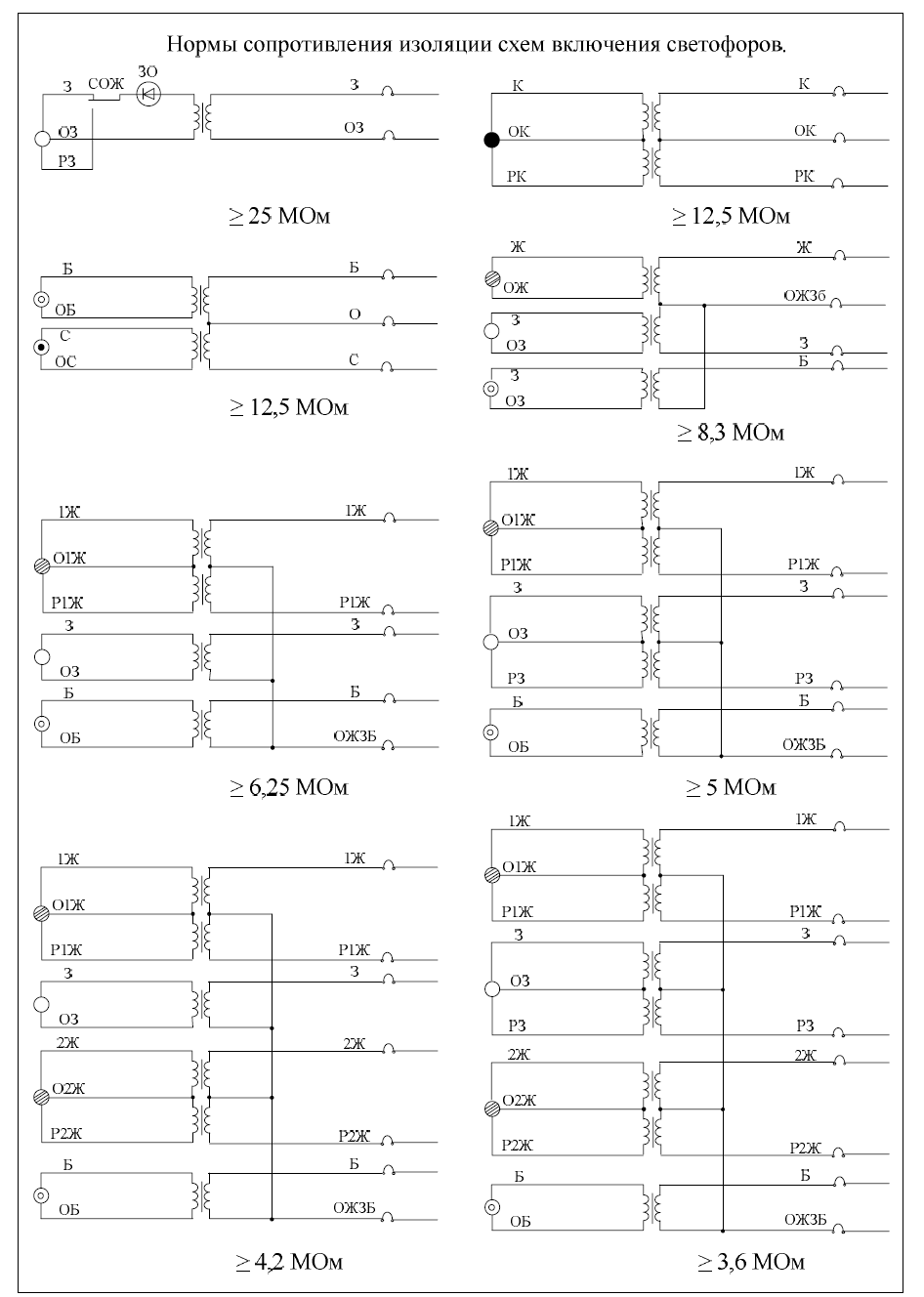

Выставляю на обсуждение нормы сопротивления изоляции кабеля с минимальным отключением монтажа для разных схем включения светофоров.
делал как-то для "чайников".
http://morepic.ru/images3/oho_1662.png

Комбриг · 05.01.2015, 09:48

Цитата:

Сообщение от kombat.79

Выставляю на обсуждение нормы сопротивления изоляции кабеля с минимальным отключением монтажа для разных схем включения светофоров.
делал как-то для "чайников".
http://morepic.ru/images3/oho_1662.png

А Rиз.кабеля где?

kombat.79 · 05.01.2015, 23:21

Норма сопротивления изоляции светофоров с несколькими сигнальными трансформаторами (в том числе и для резервной нити) и одной общей жилой рассчитывается по формуле:
R=25/m, где m - количество трансформаторов.( ЦШ-939р страница 60)
Rкабеля учитывается при расчете сопротивления изоляции питающих концов при лучевом питании.

Комбриг · 06.01.2015, 12:08

Цитата:

Сообщение от kombat.79

Норма сопротивления изоляции светофоров с несколькими сигнальными трансформаторами (в том числе и для резервной нити) и одной общей жилой рассчитывается по формуле:
R=25/m, где m - количество трансформаторов.( ЦШ-939р страница 60)
Rкабеля учитывается при расчете сопротивления изоляции питающих концов при лучевом питании.

Какбэ:
1.Сопротивление изоляции токоведущих частей сигнальных трансформаторов СТ-4, СТ-5 по отношению к корпусу не менее 20 МОм

2. ЦШ-939р стр.61: При отключенном монтаже сопротивление изоляции каждой жилы кабеля, пересчитанное на 1 км его длины, должно быть не менее:
100 МОм для кабелей с пропитанной бумажной, и полиэтиленовой изоляцией;
40 МОм для кабелей с полихлорвиниловой изоляцией.

3. При длине кабеля от поста ЭЦ до светофора 1 км, при 8-ми жилах управления имеем: 40 МОм/8 км=5 МОм при исправной изоляции кабеля.

serжант · 06.01.2015, 17:17

Комбриг ты не прав! С минимальным отключением монтажа! Сигнальные трансформаторы отключаются при поиске заниженного Rиз. Бумажного кабеля почти не осталось поэтому 100МОм на 1 км. Без отключения берется норма 25МОм на трансформатор т.к. 25 меньше чем 100 даже если до светофора 3 км, что редко

kombat.79 · 06.01.2015, 18:40

Из вышесказанного видно вывод: где найти ШЧУ ,который сможет посчитать нормы для 71 стрелки, 60 светофоров, 30 рельсовых цепей, 4 группы обдувки, 6 лучей обогрева стрелочных приводов.И все это с учетом R изоляции кабеля.

A нас рать! · 06.01.2015, 19:24

Цитата:

Сообщение от serжант

Комбриг ты не прав! С минимальным отключением монтажа! Сигнальные трансформаторы отключаются при поиске заниженного Rиз. Бумажного кабеля почти не осталось поэтому 100МОм на 1 км. Без отключения берется норма 25МОм на трансформатор т.к. 25 меньше чем 100 даже если до светофора 3 км, что редко

Если даже 100 МОм, то на 1 км в трех жилах маємо 100/3=33 МОм, а 33 МОм || 12.5 (25/2) ну ни как не 12.5, а 9.1 МОм.
serжант, продолжаете обманывать себя

, а не законы физики

.

Цитата:

Сообщение от kombat.79

Из вышесказанного видно вывод: где найти ШЧУ ,который сможет посчитать нормы для 71 стрелки, 60 светофоров, 30 рельсовых цепей, 4 группы обдувки, 6 лучей обогрева стрелочных приводов.И все это с учетом R изоляции кабеля.

На рабочем месте, обычно...
