Старый 12.01.2012, 19:18   #16 (ссылка)
Кандидат в V.I.P.

Аватар для eagle666


Регистрация: 30.04.2009
Сообщений: 9
Поблагодарил: 0 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 2848
Закачек: 0
Репутация: 0
Получит. Вместо ламп однополярные светодиоды стоят.
eagle666 вне форума   Цитировать 0
Старый 14.02.2012, 12:36   #17 (ссылка)
Кандидат в V.I.P.

Аватар для MSTT


Регистрация: 09.06.2011
Сообщений: 3
Поблагодарил: 3 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 0
Здравствуйте, вопрос может быть не в тему, но все же связан со стрелочным коммутатором.

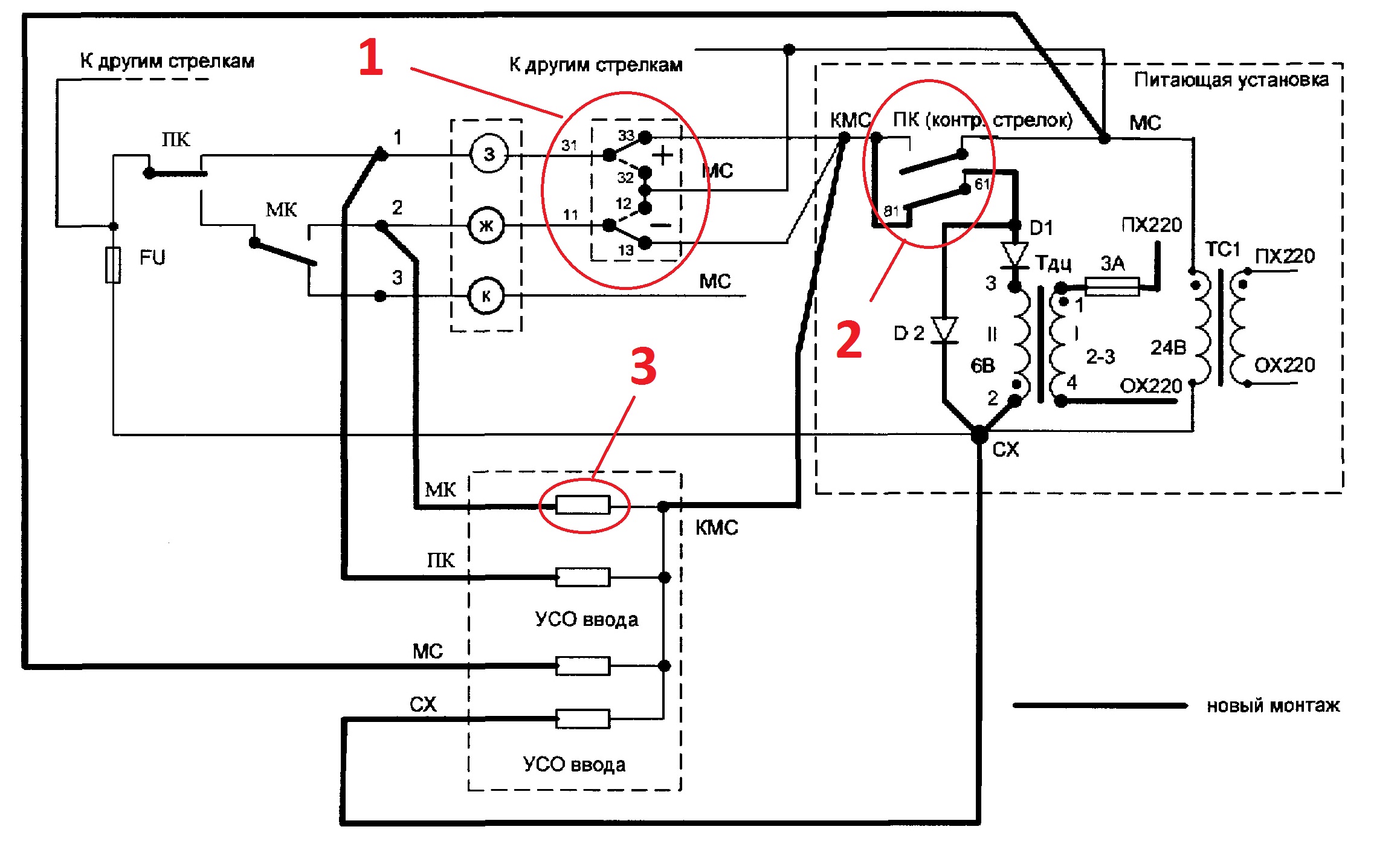

Сам занимаюсь разработкой ПО для обработки информации железнодорожной автоматики. Имеется следующая схема съема информации сигналов со стрелок (показана на рисунке). Как я понимаю 1 – это контакты стрелочного коммутатора (или нет?), а ПК и МК контакты реле отражающие положение стрелки в крайних положениях, 2 – кнопка контроля стрелки с доп. контактами (81-61) какого-то реле (или эти контакты не связаны с кнопкой?). Вопрос в следующем – в какой последовательности происходит переключение контактов коммутатора и ПК и МК и как можно снять информацию о сигналах со стрелки, если кнопка контроля выключена и стрелка находится в промежуточном положении (то есть горит лампа К). Может быть кто-нибудь встречался с такой схемой.
3 – оптрон, пропускающий ток в прямом и обратном направлении.

http://morepic.ru/images/rgrrgr_314.jpg
MSTT вне форума   Цитировать 0
Старый 14.02.2012, 18:11   #18 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,229
Поблагодарил: 579 раз(а)
Поблагодарили 819 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от MSTT Посмотреть сообщение
Здравствуйте, вопрос может быть не в тему, но все же связан со стрелочным коммутатором.
Сам занимаюсь разработкой ПО для обработки информации железнодорожной автоматики. Имеется следующая схема съема информации сигналов со стрелок (показана на рисунке). Как я понимаю 1 – это контакты стрелочного коммутатора (или нет?), а ПК и МК контакты реле отражающие положение стрелки в крайних положениях, 2 – кнопка контроля стрелки с доп. контактами (81-61) какого-то реле (или эти контакты не связаны с кнопкой?). Вопрос в следующем – в какой последовательности происходит переключение контактов коммутатора и ПК и МК и как можно снять информацию о сигналах со стрелки, если кнопка контроля выключена и стрелка находится в промежуточном положении (то есть горит лампа К). Может быть кто-нибудь встречался с такой схемой.
3 – оптрон, пропускающий ток в прямом и обратном направлении.

http://morepic.ru/images/rgrrgr_314.jpg

Уважаемый !!! Действительно Ваш вопрос не в тему, поясню:
во-первых: если Вы не любитель, а действительно профессионально занимаетесь разработкой ПО, то Вам должны быть известны следующие понятия: Техзадание, Алгоритм функционирования, Тестовая проверка и прочие хрени связанные как с постановкой задачи, так методикой проверки конечного продукта;

во-вторых: гипотетически представим, что Вы получите на форуме вразумительное объяснения Ваших вопросов, однако тестировать Ваш продукт будут не форумчане! и платить реальные деньги за Ваш труд будут только по результатам адекватности Вашего ПО на объекте И тоже не форумчане !

в-третьих: (совет) нанимайте технописа (СЦБиста), разрабатывайте совместно Техническое задание, Алгоритмы, Методики проверки, и подписываете у Вашего деньгодателя (дабы исключить скользкие моменты в этом не лёгком, но довольно прибыльном деле ).
Кабанбай Батыр вне форума   Цитировать 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 17.02.2012, 09:13   #19 (ссылка)
Super V.I.P.

Аватар для heavy


Регистрация: 26.06.2009
Адрес: Московская область
Сообщений: 618
Поблагодарил: 64 раз(а)
Поблагодарили 93 раз(а)
Фотоальбомы: 0
Загрузки: 38
Закачек: 6
Репутация: 93
Цитата:
Сообщение от MSTT
как можно снять информацию о сигналах со стрелки, если кнопка контроля выключена и стрелка находится в промежуточном положении
действующие системы ДК берут прямые провода с черных точек 1, 2, 3 на вашей схеме, а обратный провод оптрона подключается на свой отдельный полюс МС. по сути КМС и МС это одно и то же.
__________________
Точность. Вежливость. Качество.
heavy вне форума   Цитировать 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 17.02.2012, 09:49   #20 (ссылка)
ст. Баджал

Аватар для tiksi


Регистрация: 21.07.2009
Сообщений: 7,809
Поблагодарил: 790 раз(а)
Поблагодарили 995 раз(а)
Фотоальбомы: 47
Загрузки: 29
Закачек: 0
Цитата:
Сообщение от MSTT
Вопрос в следующем – в какой последовательности происходит переключение контактов коммутатора и ПК и МК и как можно снять информацию о сигналах со стрелки, если кнопка контроля выключена и стрелка находится в промежуточном положении (то есть горит лампа К). Может быть кто-нибудь встречался с такой схемой.
Александр Михайлович, формально прав.
По вашей схеме. Не понятно, что должно получится на выхлопе? Было бы ТЗ, этот вопрос не прозвучал бы. Если вы строгаете устройство безопасное, то:
- не стоило завязываться на чужое питание (СХ, МС, питающая установка);
- не стоило завязываться на десятые повторители первичных датчиков положения стрелки (ПКР-МКР Отче наши!).
tiksi вне форума   Цитировать 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 21.02.2012, 11:17   #21 (ссылка)
Кандидат в V.I.P.

Аватар для MSTT


Регистрация: 09.06.2011
Сообщений: 3
Поблагодарил: 3 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 0
Цитата:
Сообщение от tiksi Посмотреть сообщение
Александр Михайлович, формально прав.
По вашей схеме. Не понятно, что должно получится на выхлопе? Было бы ТЗ, этот вопрос не прозвучал бы. Если вы строгаете устройство безопасное, то:
- не стоило завязываться на чужое питание (СХ, МС, питающая установка);
- не стоило завязываться на десятые повторители первичных датчиков положения стрелки (ПКР-МКР Отче наши!).
Согласен. Здесь дело было в следующем. Мне, как программисту, поручили модернизировать ПО, работающее на используемом оборудовании. ПО предназначается для нового оборудования (УСО ввода и процессор,обрабатывающий информацию), которое подключается по приведенной схеме. Модернизировать удалось, однако в момент, когда кнопка КС выключена, а ПК и МК замкнуты на нижний контакт, естественно, не удается считать адекватных сигналов. Как это работает сейчас непонимаю. Программист, написавший текущую версию ПО, общаться особо не горит желанием. Пришлось сделать самому стендик, моделирующий работу схемы. Поэтому и возник вопрос: когда и как включаются отдельные контакты.
MSTT вне форума   Цитировать 0
Старый 21.02.2012, 12:00   #22 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,229
Поблагодарил: 579 раз(а)
Поблагодарили 819 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Модернизировать удалось, однако в момент, когда кнопка КС выключена, а ПК и МК замкнуты на нижний контакт, естественно, не удается считать адекватных сигналов. Как это работает сейчас непонимаю.
Полную схему Вы навряд ли выложите, поэтому мои догадки следующие:
кнопка КС используется для подсветки контроля положения стрелок (нажал кнопку - ДСП увидел в каком положении стрелки, отпустил кнопку - положение стрелок не отображается). Если Вы разрабатываете РПЦ (а Вы именно этим и занимаетесь ), то Вам необходимо предусмотреть постоянное питание этих цепей (кнопка КС постоянно нажата).
По хорошему необходим контроль потери контроля стрелки (когда ПК и МК обесточены), это конечно увеличивает кол-во контролируемых входов, но с точки зрения диагностики - большой плюс.

Пример: предположим произошел обрыв провода ПК, если есть только контроль ПК и МК то Вы должны отобразить, что стрелка в потере контроля.
Если был бы контроль трех состояний, то при обрыве ПК (ПК=0, МК=0, ОК=0) (ОК-отсутствие контроля), можно диагностировать - недостоверные данные о состоянии стрелки.
По поводу модернизации: Вам конкретно поставили задачу что модернизировать, и что должно получиться после модернизации ?
По этому поводу есть хорошая поговорка: Лучшее - враг хорошего.
Кабанбай Батыр вне форума   Цитировать 0
Старый 21.02.2012, 13:30   #23 (ссылка)
Кандидат в V.I.P.

Аватар для MSTT


Регистрация: 09.06.2011
Сообщений: 3
Поблагодарил: 3 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Загрузки: 0
Закачек: 0
Репутация: 0
Цитата:
Вам конкретно поставили задачу что модернизировать, и что должно получиться после модернизации ?
Модернизировать надо было ПО под новую стойку с новой начинкой, на которую заводятся сигналы автоматики. Пока стойка стоит как опытный образец, нигде на объекте она не используется. Поэтому приходится отлаживать подручными срествами. Когда её решат использовать в деле пока не понятно, но когда решат - нужно будет иметь шаблон, чтобы его можно было оперативно подкорректировать. Вот я и пытаюсь облегчить себе задачу на будущее, максимально приблизив условия к боевым . Теперь понимаю, что без серьезного обсуждения с коллегами не обойтись, буду согласовывать...
MSTT вне форума   Цитировать 0
Старый 21.02.2012, 14:02   #24 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,229
Поблагодарил: 579 раз(а)
Поблагодарили 819 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
буду согласовывать...
Верной дорогой идете, товарищ!
Кабанбай Батыр вне форума   Цитировать 0
