**Бригадир** · 02.09.2011, 11:49

Цитата:

Сообщение от Artjoms

Доброго время суток.
Вопрос: Можно ли располагать релейный и питающий концы в общей ПЯ. (ТРЦ3)

Про необходимось разделения разноименных ИТ ТРЦ по разным ПЯ нигде не найдете.
Но следуя необходимости разделения цепей как в постовом так и в напольном кабеле, лучше делить и ПЯ, ибо:

1. Всегда лучше перебдеть чем недобдеть (С).
2. Сомневаешься как сделать правильно - делай безопасно (С).

Artjoms · 02.09.2011, 11:57

Вот вопрос еще про нормали.
Если длина кабеля от поста до ПЯ изменилась в несколько раз, необходимо ли делать пересчет нормалей ?

**Antibueno** · 02.09.2011, 12:45

вообще да...

**Александр** · 02.09.2011, 13:04

Цитата:

Сообщение от Artjoms

Если длина кабеля от поста до ПЯ изменилась в несколько раз, необходимо ли делать пересчет нормалей ?

Там резюки стоят при длине кабеля до 2-х км (2шт С5-35В 75 Ом). При большей не ставятся.
Отсутствие контроля исправности кабеля допускается до 3-х км

**Yakovlev** · 02.09.2011, 13:16

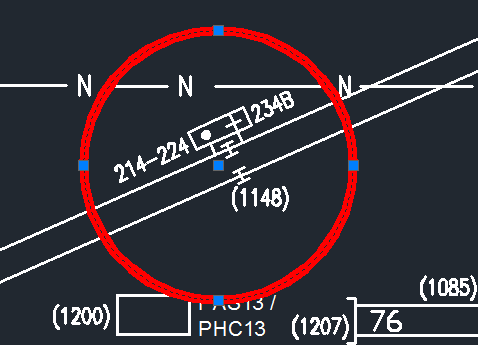

По длине кабеля понятно, а если при путейских работ стрелка с изостыком перемещатся на 5 метров (увеличение длины ТРЦ на 5 метров)то надо ли требовать пересчета ТРЦ. Если да то где написано? Толкований много а документа нет.

**tyubik** · 02.09.2011, 13:18

Цитата:

Сообщение от Yakovlev

По длине кабеля понятно, а если при путейских работ стрелка с изостыком перемещатся на 5 метров (увеличение длины ТРЦ на 5 метров)то надо ли требовать пересчета ТРЦ. Если да то где написано? Толкований много а документа нет.

)))))))))))))))))))ню-ню))))))))
Надо.
Обязательно.
Требуй!
ВНИИАС-овцы круглые сутки сидят и на телефон не мигая смотрят: ждут, когда ты потребуешь))))))))))

**Antibueno** · 02.09.2011, 14:59

Цитата:

Сообщение от Yakovlev

По длине кабеля понятно, а если при путейских работ стрелка с изостыком перемещатся на 5 метров (увеличение длины ТРЦ на 5 метров)то надо ли требовать пересчета ТРЦ. Если да то где написано? Толкований много а документа нет.

документом является индивидуальные нормали трц. в нем есть регулировочные таблицы на рельсовые цепи, там же указана длина рельсовых цепей, по которым производились расчеты. следовательно документ не соответствует действительности, значит нужна корректировка.
так что требуйте.

а будет ли эта корректировка сильно отличаться от существующих

**СУНДЕТОВ** · 02.09.2011, 15:18

Цитата:

Сообщение от Николай Николаевич

В Казахстане тоже сами считали. В итоге потеря шунта и прием поезда на занятый путь.

Вернее вообше не считали, а считал ВНИИАС потом.
Скорее всего не знали о КЗО. Это было 02.01.06г.

СУНДЕТОВ добавил 02.09.2011 в 15:18

Цитата:

Сообщение от Antibueno

то надо ли требовать пересчета ТРЦ.

При 5м электрические насколько изменится? Самое
главное при шунте на входе ПП не более 0,2в.

**Александр** · 02.09.2011, 15:31

Цитата:

Сообщение от Yakovlev

По длине кабеля понятно, а если при путейских работ стрелка с изостыком перемещатся на 5 метров (увеличение длины ТРЦ на 5 метров)то надо ли требовать пересчета ТРЦ. Если да то где написано? Толкований много а документа нет

Я думаю, сейчас разброс длин ТРЦ по сравнению с расчётной на некоторых станциях будет составлять метров 10-20, а то и 50. Так что 5 метров никто не заметит. Если боитесь, попросите путейцев пикетные столбики на 5 метров перенести

**tyubik** · 02.09.2011, 15:46

Цитата:

Сообщение от tyubik

)))))))))))))))))))ню-ню))))))))
Надо.
Обязательно.
Требуй!
ВНИИАС-овцы круглые сутки сидят и на телефон не мигая смотрят: ждут, когда ты потребуешь))))))))))

ой, корявенько как получилось. Исправляюсь:ВНИИАСовские сотрудники

**IGOR77** · 11.06.2012, 21:36

Сообразить не могу, путь на станции с питающем концом по середине - это разветвленная РЦ, или это две неразветвленные РЦ?

**Александр** · 11.06.2012, 22:13

две рц с общим питающим

Какятут · 13.05.2014, 09:31

Доброе утро! А может кто-нить подкинуть телеграмму или указание, где написано, что только гтсс и внииас может рассчитывать тоналки?!

**Rafa** · 14.05.2014, 00:12

Цитата:

Вот вопрос еще про нормали.
Если длина кабеля от поста до ПЯ изменилась в несколько раз, необходимо ли делать пересчет нормалей ?

главное что-бы напряжение на первичке соответствовало нормали.

Evgen_3912 · 31.08.2016, 13:28

Здравия желаю, коллеги!
Может кто подскажет, где посмотреть, пощупать, принципиальные схемы ТРЦ с использованием аппаратуры с цифровой обработкой сигнала (ПП3С-ДР, ГП3С-Р) и включением двух реле - основного и резервного? Интересуют именно схемы исполнительной группы, как используются контакты реле ПО и ПД, а не схемы подключения указанной аппаратуры ТРЦ.
