Artjoms · 28.12.2009, 12:11

Александр,
Спасибо. Интересный вариант. Просмотрю, проверю, попробую.

Artjoms · 08.04.2011, 15:25

Добрый день. Помогите разобраться.
На станции для рельсовой цепи тональной частоты (ТРЦ3) 4SP установлены резисторы Rk 400 Om, когда в литературе пишется :
«Суммарное сопротивление кабельной линии между ПЯ и постом ЭЦ с учетом сопротивления резистора Rk принято равным 200 Ом. При длине кабеля менее 3-х км величина сопротивления резистора Rk определяется из уравнения : Rk = 200 – 2r.k*Lk .» Чем руководствуются разработчики?

**Бригадир** · 08.04.2011, 18:16

Artjoms,
Таким образом "вытягивают" нетиповые РЦ.
У меня были Rk и по 800 ом.

**olega88** · 08.04.2011, 23:26

Это очевидно! Что никто не знает!?

**Александр** · 08.04.2011, 23:38

Цитата:

Сообщение от Artjoms

http://scbist.com/scb/uploaded/339_stendelv.jpg

Стыки на 4 не правильно поставлены. 3300 не контролируется.
2-6БСП не отмечен режим КЗО

Artjoms · 09.04.2011, 11:16

Цитата:

Стыки на 4 не правильно поставлены. 3300 не контролируется.
2-6БСП не отмечен режим КЗО

Вопрос про 4SP.

vlal · 09.04.2011, 13:09

На рельсовой цепи 4СП неконтролируемое ответвление, поэтому необходимо поднять сопротивление питающего и/или релейного конца тональной рельсовой цепи. Обычно это делается резистором в путевом ящике, но можно и кабельным резистором - определяется расчетчиком ТРЦ. Однако у кабельного резистора есть недостаток - он греется из-за протекания тока АЛСН, поэтому не всегда можно увеличивать его сопротивление. Иногда этот резистор делают составным из нескольких последовательно, но это геморрой! Лучше увеличить резистор в путевом ящике, если подключение не через дроссель.
А вообще-то, при неконтролируемом ответвлении большой длины (есть норма, но на память не скажу) требуется установка приемника и тогда резисторы будут нормативные.

Artjoms · 09.04.2011, 13:14

vlal,
Хотелось бы подтверждения в методичках и т.д и вопрос отпадет

vlal · 09.04.2011, 13:33

ГТСС не очень-то спешит исправлять документы, за всякую работу надо платить, а заказчик - ЦШ или ЦУКС не хотят или не могут выделить соответствующее финансирование. Так-что советую обращаться письмом за разъяснением к расчетчику - ГТСС или НИИАС, за ответ на письмо они денег не просят!

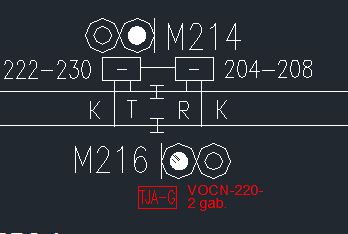

Artjoms · 16.06.2011, 17:14

Разве так можно?

**sunserone** · 16.06.2011, 18:40

Можно, а что смущает? Конечно лучше чтобы одноименные концы были смежными,для экономии кабеля, но не всегда это получается.

Artjoms · 16.06.2011, 18:51

Смущает питающий с релейным.

**Rafa** · 16.06.2011, 19:06

Если частоты в смежных РЦ разные (Н и М), то не чего тут стремного нету.
В 410104-ТМП таких случаев навалом.

**Александр** · 16.06.2011, 21:22

Цитата:

Сообщение от Artjoms

Разве так можно?

Если имелось ввиду питающий и релейный ВОЦН в одном ящике, то по ук ГТСС нельзя. Хотя логически, конечно, если нет жил других ТРЦ в ящике, то ничего страшного не случится

**itr** · 17.06.2011, 00:16

В ТРЦ-3 существует таблица допустимых вариантов стыкования концов РЦ (при разных частотах - разные варианты). Это как религия можешь верить, можешь не верить но соблюдать надо.
При других типах РЦ питающие концы ставят в одном направлении, релейные - в другом в маршрутах по главным путях в связи с особеностями построения схем кодирования а в ТРЦ всё значительно проще.
