ШНС КРП

Вот как здОрово) Отвлекла всех от политики)Большое всем спасибо

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

ver

Смотрите не длину выводов, а маркировку на кондере. + на маркировке отмечен. Если кондер уж совсем древний, то минус соединен с корпусом, а + изолирован.

А межвитковое вы мультимером не определите.

FOSGEN

Это верно!
Желательно заменить катушку(и) реле если не уверенны в них.

__________________
Мама Анархия!!!

ШНС КРП

Наши (мои и механика, что делала блок) благодарности всем, кто что-то советовал
Сегодня мы его добили. Сперва перестало дергаться реле, хотя напряжение все-таки маленько дергалось, но в пределах 11,4-11,6В и сопротивление катушки соответственно маленько дергалось и было слегка выше нормы. После чего это произошло до конца не могу понять, потому что не могу уже вспомнить всю последовательность своих действий. Помню только, что изначально 61-63 осмотрели, ничего криминального не обнаружили. Хотела поставить перемычку вместо него, но при этом реле стало дергаться в истерике пуще прежнего. Я решила, что перемычка у меня плохая(просто на один из проводов цешки крокодилы нацепила), надо нормальную спаять. А пока почистили 61-63, измерили нажатие.Больше ничего. НЕ помню, что было после, но что-то видимо было не так, потому что я решила подсоединить конденсатор непосредственно к обмотке крокодилами. А может я это сразу после чистки 61-63 сделала, не помню. Вот после этого реле уже не дергалось, а было как я выше написала. Потом припаяла кондер к проводам, а не к плате. Все так же. Потом как было изначально. Всё так же. В результате не поняла, почему перестало дергаться реле. На этом не успокоилась, хотя то, что сопротивление катушек показывало чуть выше нормы списала на жару в помещении и наличие резистора последовательно катушкам в цепи. Спаяла нормальную перемычку с крокодилами. Поставила вместо одного фронтового контакта в цепи. Изменений нет. Вместо другого - изменений нет. Вместо 61-63 - реле опять ошалело, при чем напряжение прыгало 7-8 В. Забыла написать, что цешкой смотрела напряжение на реле. То напряжение, что было написано на мониторе, совпадало с напряжением на 1-17----2-17. На реле было меньше.
После чего сказала подрегулировать реле, чтобы срабатывание стало побольше. И после этого все стало идеально. На мониторе - 10,9В. И сопротивление катушек в норме. И ничего не дергается.

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

gematogen

А у Вас не было мыслей убирать конденсаторы из блока?
Не имею в виду именно этот блок, а вообще.
У нас КИП подобным занимался. При отсутствии конденсаторов блок имеет право висеть в релейке 15 лет без замены.
Кондеры при этом напаиваются внешние, а еще лучше - делаются выносные блоки КБМШ-В, КБМШ-ВД - один блочок на несколько блоков - и получается совсем отлично...

скобарь74

Может быть вопрос и дикий,спрошу-есть вообще разрешение на такую работу?Об этом много слышал,а вот...заранее спасибо.

Александр Волд.

Мы в РТУ вот так кондёры выносим из блоков.

Миниатюры



ШНС КРП

И что на замену конденсаторы даете с такими вилками? Это ж сколько в своё время в РТУ работы проделали.

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Александр Волд.

Да, прям такие отдаём. А работа до конца ещё не проделана)))

Андрюша

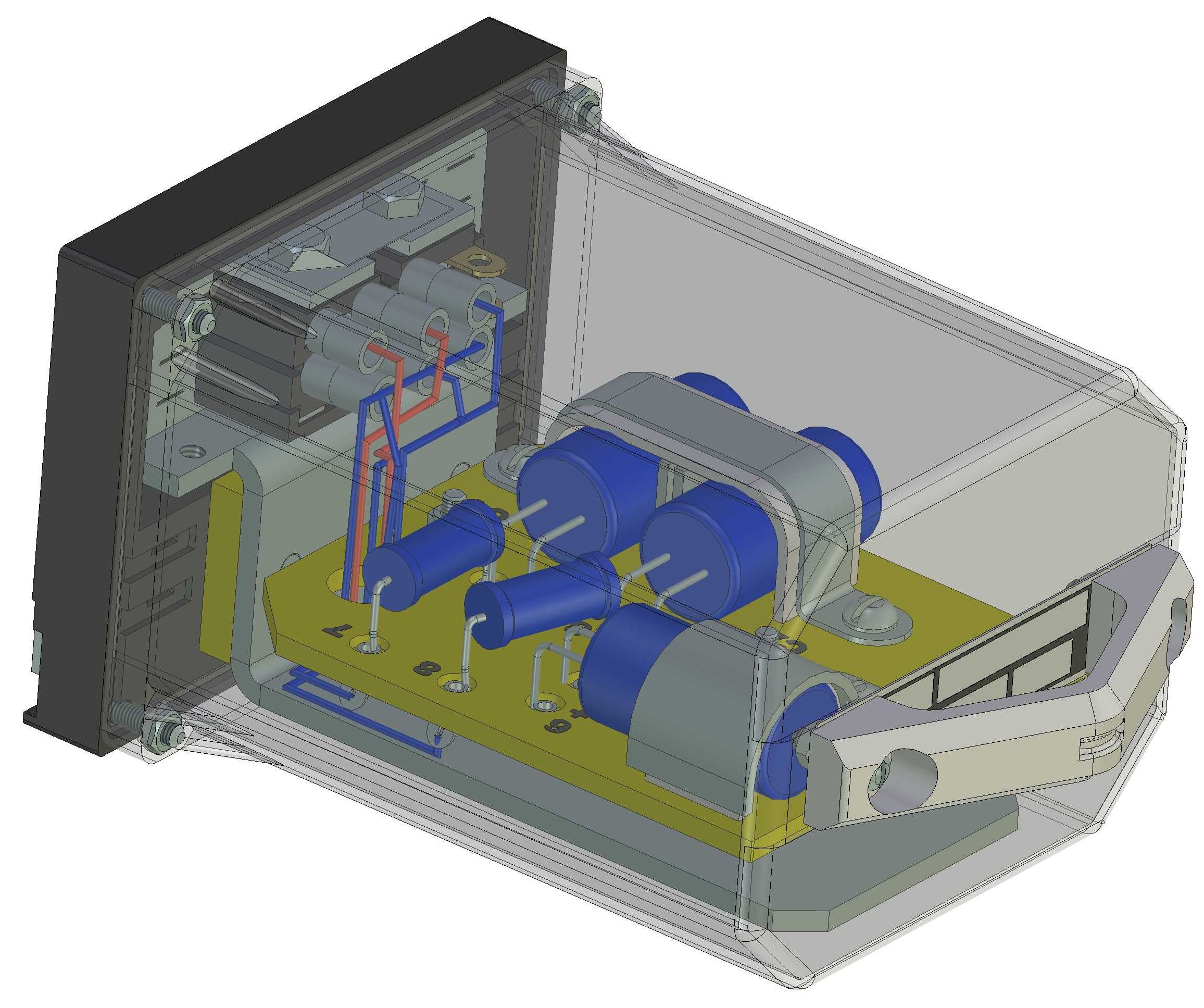

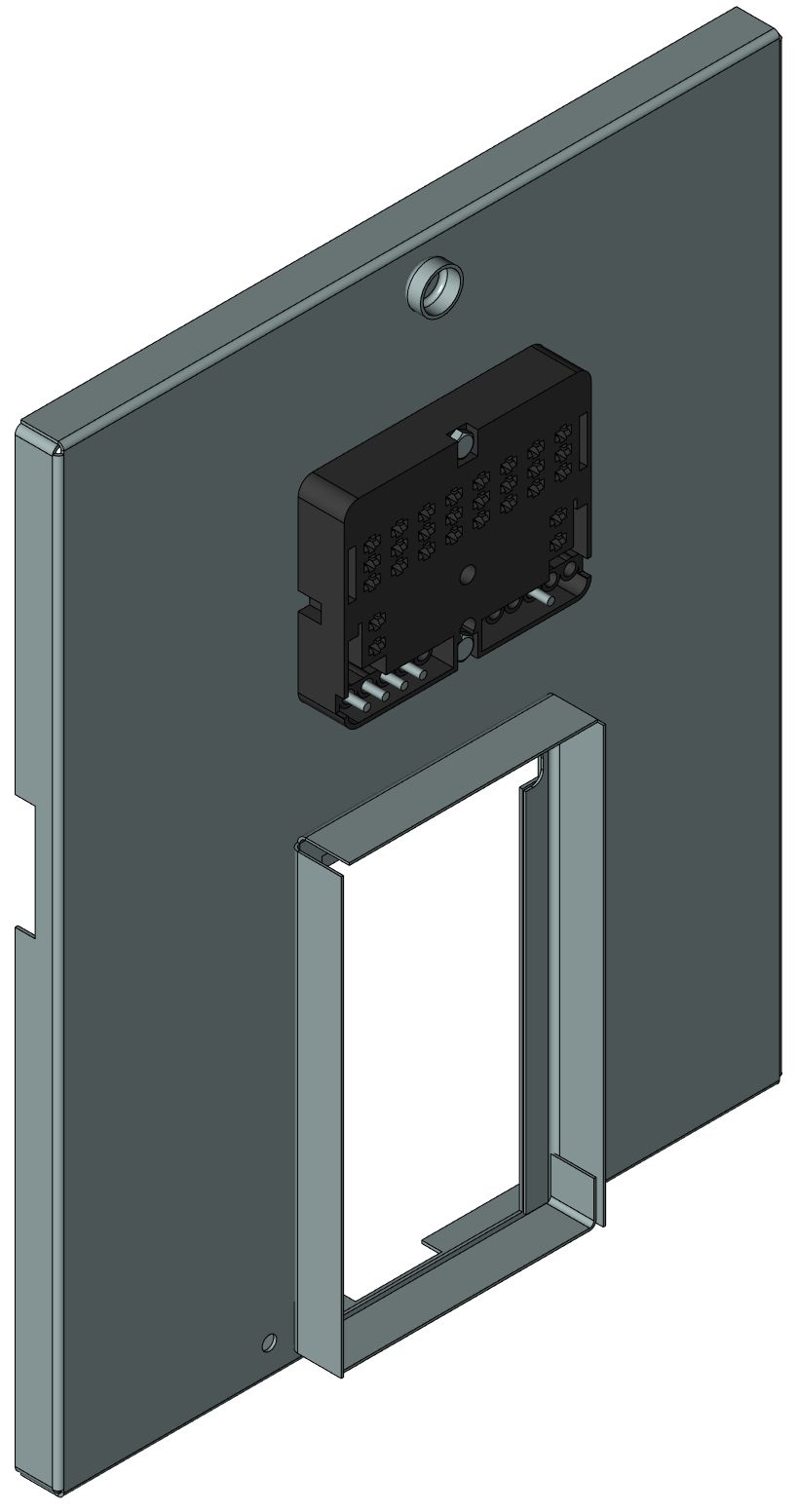

Камышловским ЭТЗ проработан вопрос о выносе конденсаторов из блоков, данное решение получило одобрение в ПКБ И. Прошу высказать Ваше мнение.

Николай Николаевич

А корпус поменьше никак не сделать?
Взяли бы тогда уж от реле НШ или ДСШ...

Александр

Надо было сделать лет 50 назад
Подобные конструкции давно применяются на местах (например, в корпусе НМШ, развёрнутом на 90 градусов, или корпус КБ с разъёмом).

Главное, не промахнуться с размерами, чтобы и на старые стативы вставали.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

NikoS

Получается, что если при замене КБ замять контакт на плате РЭЛ, то выходит весь блок.

А так сама идея по сути отличная, хотя и запоздалая.

СУНДЕТОВ

http://scbist.com/remontno-tehnologi...tml#post281602
Работает уже около 25 лет.

ШНС КРП

Из всех блоков или только из В I, В II ?

Где-то может и решена, но далеко не во всех. И тем более, непонятно, Андрюша говорит о всех блоках или нет. Везде вынесены только из В I, В II.

Несъемные - это припаянные? У нас перепаивают раз в 5 лет линейные ШН, но это неудобно, конечно. У Александр Волд. неплохо сделано.

Теперь о главном. Не могу сказать насчет громоздкости, линейным виднее - будет эта конструкция сзади мешаться или нет. А вот при проверке блока на стенде могут возникнуть проблемы. На старом стенде типа 24131А не проверишь, т.к. блок не засунешь с прибамбасом сзади. Но, впрочем, на этих стендах, практически никто не проверяет уже наверное. Мы вот только горочные блоки на них проверяем пока компьютерный не пришел. А при проверке компьютерным стендом должен влезть. На стенде СИРБК. НА ИАПК-РТУ-Б не знаю, не видела вживую.
Зачем стали выносить конденсаторы из блоков? Случайно не для того , чтобы добавить емкость, если замедление будет мало? Если это так, то в такой конструкции особо нет смысла.
А вообще аккуратно выглядит по сравнению с отдельно пристроенными конденсаторами. И менять удобней. То, что при замятии контакта придется поменять блок, не очень хорошо, но это наверное проще, чем перепаять плату в действующих устройствах.
