Александр 75 · 18.11.2015, 18:55

Цитата:

Сообщение от APCnik

Александр, я имел в виду, что между местами подключений дроссельных перемычек смежных р.ц. кодирования вообще нету. Оказывается, я некоторых товарищей этим открытием вверг в шоковое состояние. Они думают что зона кодирования лежит в пределах от изоляции до изоляции между торцами рельсов смежных р.ц. Наверняка они путают ток с напряжением.

Блин, нарисуйте схему замещения РЛ и колесной пары за перемычками - удивитесь!

Александр 75 добавил 18.11.2015 в 19:55
APCnik, не надо выдумывать проблему там где ее нет.

**APCnik** · 18.11.2015, 19:01

Больше в этой теме от меня и слова не дождетесь, разве что на коленях умолять будете.

**Александр** · 18.11.2015, 19:04

Цитата:

Сообщение от Александр 75

По маршруту Сапсанов ускоренное кодирование? Не думаю... Предварительное.

Возможно, где-нибудь и не успели на ТРЦ перевести.
Около 8 лет назад некоторые станции СПб-Москва даже переводили с рц 25Гц, кодируемых 50 Гц, на рц 50 Гц (РЦ50-ЭТ00-С-86, том 2), тк нормалей на ЕН нет на рц 25Гц. А в рц 50Гц предварительное кодирование не сделать.

Rustelo · 18.11.2015, 20:55

Позволю себе поучаствовать в обсуждении. Судя по графикам в посте 32, в буфере дешифратора КЛУБ-У в какой-то момент времени накопятся три кодовых комбинации: (Ж, Ж, З). При следующем наполнении буфера в нем будут комбинации (Ж, З, Ж). Т.е. в двух заполнениях буфера подряд будут преобладать комбинации Ж (две из трёх). И тогда дешифратор принимает решение, что правильной является комбинация Ж и переключает БИЛ на Ж. Такова логика его работы, она и предопределяет сбой. ИМХО.

**shl52** · 18.11.2015, 22:03

По поводу мертвой зоны между р.ц. Формально допустима разбежка между ИС по моему до 1.5 м. На одной из р.ц. у нас это было сопутствующей причиной сбоев.
Кстати с вашей подачи мы сегодня подумали и не видим особых проблем по замене кпт-7 на 5 в рассматриваемом примере. Р.ц. тональные, чередование КПТ на станции не нужно, там точки САУТ за каждым путевым сигналом.

**Николай Николаевич** · 18.11.2015, 22:11

Цитата:

Сообщение от shl52

Формально допустима разбежка между ИС по моему до 1.5 м.

Моя память говорит о допустимой разбежке в 1,9м...
Но на границах РЦ такая разбежка практически не встречается.

Сергей Викторович, тут народ вёл полемику о длине некодируемой зоны в изостыке и о расстоянии между приемными катушками и осью первой колесной пары. Вопрос - а как воспринимаются коды при проследовании изостыков, когда МИКАР использует выносную антенну на передней автосцепке локомотива? Фиксируется "мертвая зона"?

**shl52** · 18.11.2015, 22:35

Да при выносе антенны на автосцепку около метра до оси добавляется. Нет особых мертвых зон, при нормальных скоростях движения нет. Но сбои такие видел. Один раз знак остановка локомотива был установлен в створе с изостыком у стрелки в пути. Тут еще надо учесть, что почти все изостыки с большой намагниченностью. Проезд его всегда импульсная помеха которая перекрывает все мертвые зоны. Завтра выложу БРС на частоте 25 Гц.

Анонимный · 18.11.2015, 22:42

Сергей Викторович, прокомментируете пожалйста:

Цитата:

Сообщение от Александр 75

192 м за 4 сек. = 172,8 км/ч

Александр 75 добавил 18.11.2015 в 11:33
По поводу расчета минимальной длины РЦ:

http://scbist.com/scb/uploaded/126278_1447831900.pdf

Расчет отличается от ТМПешного в лучшую сторону, но это не удивительно...

Игорь Данилин · 19.11.2015, 12:07

обрый день!

Подолью в огонь спора своего "масла". Ниже 2 скриншота ПО ИВК-АРС (метро), сделанных при разных скоростях движения.
Антенна принимающая сигнал висит на автосцепке, примерное расстояние от неё до оси первой колесной пары около 2,5 м.

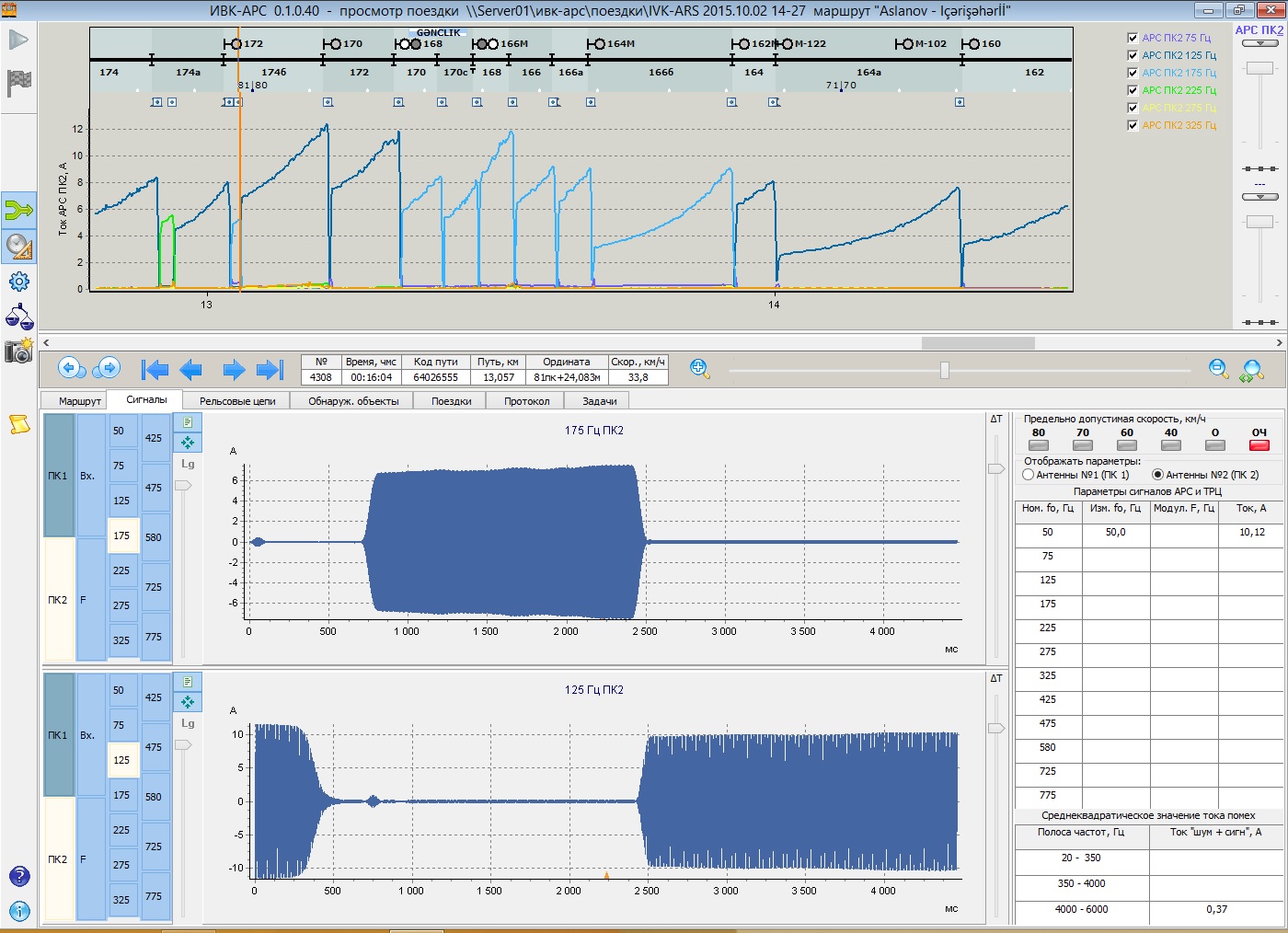

1 скриншот: Скорость 33,8 км/ч = 9,39 м/с. 1-я пауза между сигналами около 300 мс, т.е в длине это около 3 м - это изолирующий стык. 2-я пауза между сигналами, которой практически нет - переключилась частота АРС (осободилась впереди РЦ).

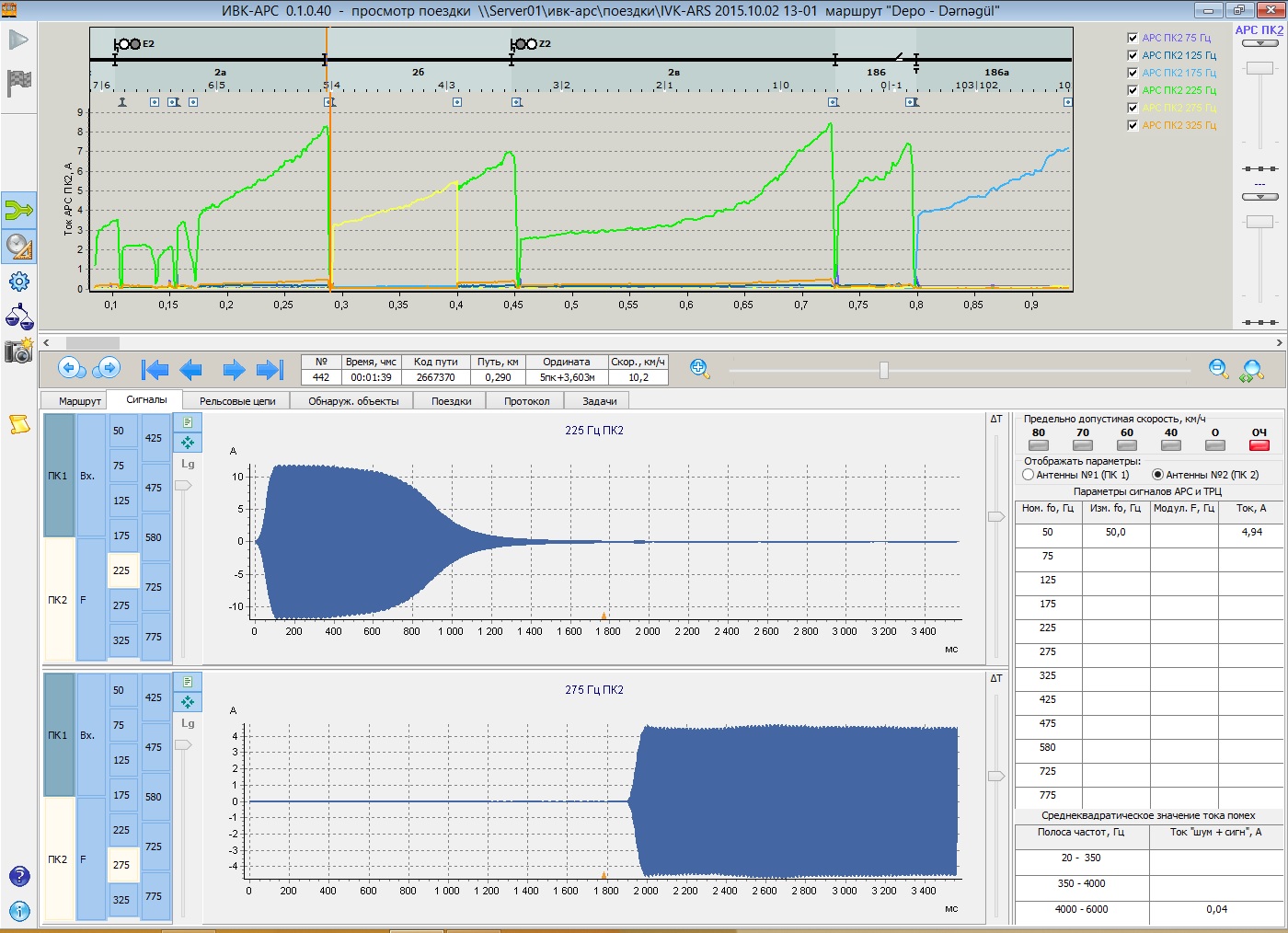

2 скриншот: Скорость 10,2 км/ч = 2,83 м/с. Пауза между сигналами около 1000 мс, в длине это 2,8 м - это изолирующий стык.
Получается, по моему мнению, следующее: антенна "выехала" за изолирующий стык, и пока за этот изолирующий стык не выйдет шунт первой колесной пары сигнала нет.

**shl52** · 19.11.2015, 18:32

Только приехал с линии. Что комментировать! Расчет вроде правильный у меня тоже 170 м получалось. Самое поганое, что нет понимания между СЦБ и Т. И вместо того чтобы найти и устранить причины сбоев, мы их делим. Ищем виновного, а его нет.

A нас рать! · 21.11.2015, 19:28

Сергей Викторович, опираясь на свой опыт, в каких точках предлагаете подключать регистратор на борту ?

Александр 75 · 02.12.2015, 09:19

Судя по активности ветки, решение проблем сбоев АЛСН, в настоящее время, не актуально.

Rustelo · 02.12.2015, 09:28

Актуально, просто что-то новое в этом вопросе редко происходит, а флудить не хочется.

Александр 75 · 02.12.2015, 10:46

Цитата:

Сообщение от Rustelo

Актуально, просто что-то новое в этом вопросе редко происходит, а флудить не хочется.

А откуда "новое" будет браться, если не заниматься вопросом.

**beatl** · 11.01.2016, 20:40

Сделали регистратор на 5 каналов. 3 дифференциальные, на милливольты. Два канал на 50В: работа реле ИР и питание схемы. Пока обкатываем и допиливаем. Время записи на 4Гб MMC - больше суток. Формат записи - таблица Excel.
Авторы пишут софт для облегчения анализа.
