скобарь74

Изоляция светофора-25 мом на цепь одного огня.Два огня-норма 12,5 мом.А если один с резервом(три тр-ра) норма-8,33 мом или 12,5мом?

Кабанбай Батыр

В данном контексте норма сопротивления изоляция указана для одного трансформатора СТ (в справочнике Сороко, Розенберг фигурирует циферий 20 МОм). Два огня - это два транса, соединенные параллельно (относительно земли). Если один из двух огней с резервом - это три транса, соединенных параллельно. Нормируемая величина сопротивления изоляции для цепи с параллельно соединенными элементами, вычисляется по формуле:

Чтоб не заморачиваться, онлайн Расчёт резистора при параллельном включении.

скобарь74

Так-то оно так,но что делать,если человек с большими звездами говорит,что в сборнике идет речь о 25 мом на цепь ОДНОГО огня,а количество огней при резервировании не меняется...и от его мнения зависит какой нормы мы придерживаемся...

IGOR77

По уму 8,33 мОм, а по звездам - 12,5 мОм.
Я рисую из расчета 25 мОм на один транс.

Юрий Алексеев

при помоши трассоискателя всегда находится

Vladislav

полюс - 24, временами срабатывает СЗИ, стрелка амперметра скачет от 0 до мах. отсоединяли контролируемую цепь от контактов 33-53, ситуация без изменений, статив СПМС станция небольшая. идейки будут? СЗИ меняли, беспонту.

Balbes

Питание сзи 72-82 в норме ?

Vladislav

да, ~ 220 на 4 СЗИ, но именно на этом приборе не проверяли, есть ещё 3 СЗИ помимо этого, с ними всё в норме.

sawsergey

Коллеги! Земля на стативах, пультах очень хорошо ищется трассоискателем "Поиск". Подключаешься в земляную цепь генератором, приемником маленькой антенной ищешь по максимальному значению(где землит туда и потянет максимум). Таким способом находил даже в питающей и на пульте ДС. На реле и блоки влияния не оказывает,так как высокая частота(конечно с электронными блоками и реле не приходилось(микропроцесорная АБ) но с АБТЦ находил) И обязательно отключать сигнализаторы заземления.

Виталий 78

ест хороший прибор под названием РЕЙС показывает повреждения и расстояние до места

Николассс74

У нас один работник нашел по обратному пути, т.е. отключил стативы от "земли и искал на каком и так далее.

__________________
Не бойтесь знать и применять знания. Смелость города берет.

Евгений002

Обычно с этого и начинаю поиск......

ШЧГ-13

изымаешь СЗИ загоняешь на любом стативе в шину + или - (в зависимости от того какой полюс на земле) ~12 В через СТшку и клещами APPA идешь по обвязке по максимальному току

vetal

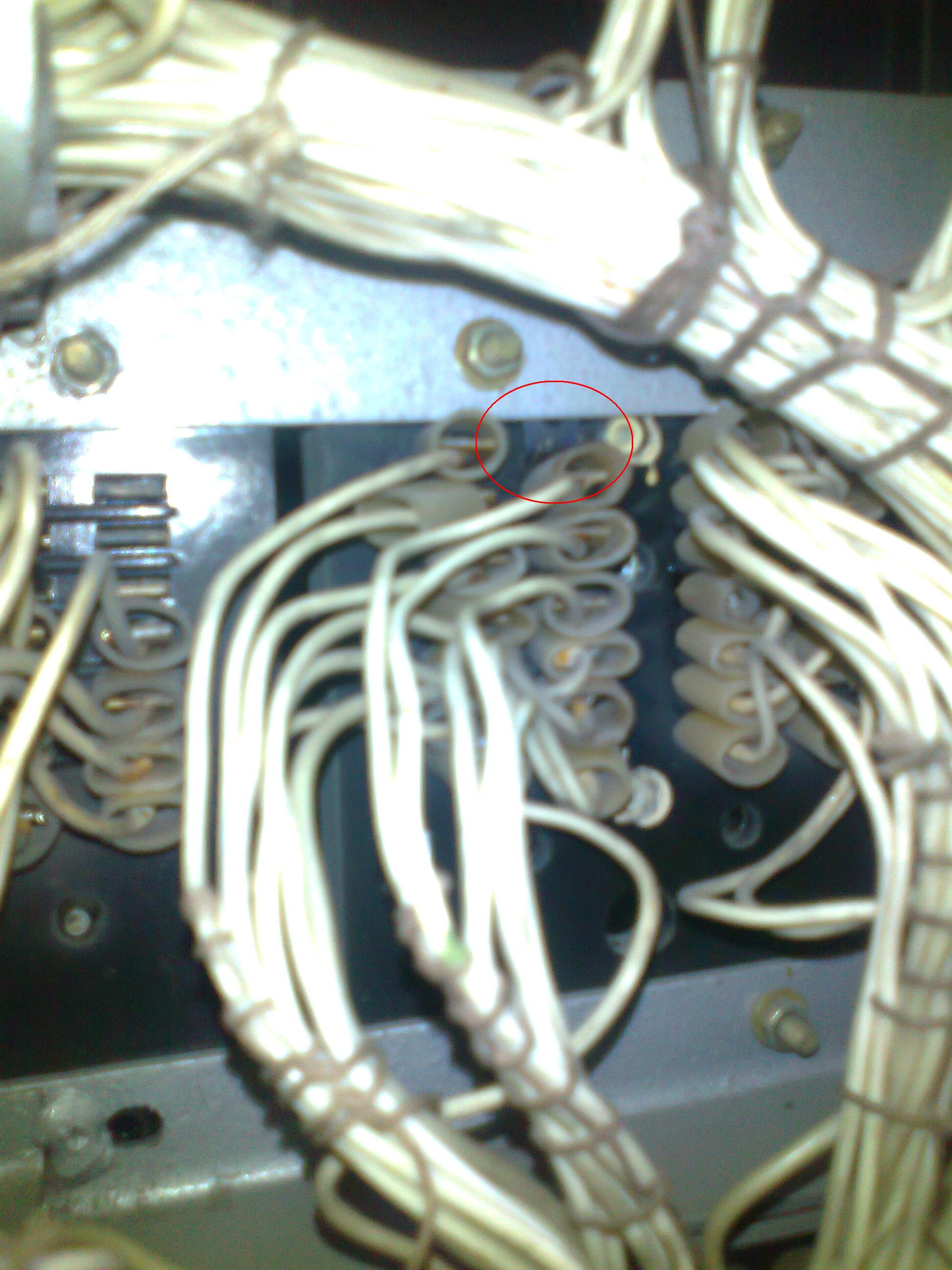

А вот наша "земля" по постоянке 24 В. Контакт № 32 попал между корпусом штепсельной розетки и корпусом полки статива. Сначала определяли реле, которые участвуют в коммутации «земляной» цепи путем наблюдения за табло и анализом принципиальных схем. Затем определяли «земляную» цепь путем изъятия указанных реле, имитацией поездной обстановки, при которой возникала земля и замыкания контролькой (лампочкой в патроне) поочередно общего и фронтового (или общего и тылового) контакта каждого тройника штепсельной розетки изъятого реле. Когда «земляная» цепь была определена (при замыкании контактов контролькой срабатывал сигнализатор заземления) ишли уже просто по цепочке мегомметром, разделяя её на части разомктутыми контактами реле или путем изъятия реле… В итоге вышли на этот контакт…

Torquato Tasso

vetal,
