Необходимо измерить уровень переменой составляющей в цепи питания контролируемой сети постоянного тока. Похоже на то, что в выпрямительном устройстве данной цепи вышел из стоя элемент(ы). Быстрый вариант- заменить выпрямительное устройство, и проверить прекратилось ли свечение точки.

Николай Николаевич

Да, есть такой недостаток у разработчиков от "Стальэнерго".
Вместо того, чтобы сделать изделие, нормально адаптированное под реальные условия эксплуатации, они разрабатывают некоторое контролирующее изделие, которое как-то выполняет заданные функции, но при этом зачем-то требует изменения системы питания. Чего, собственно, никто от этого изделия и не требовал. Так было с ИВГ-Ц, так случилось и с СЗИ-Ц...

Кабанбай Батыр

Приветствую Николай Николаевич.
Почему же, недостаток - это достоинство.
СЗИЦ-Д, помимо утечки на Землю, контролирует и качество источника питания.

Протокол измерений уровней помех в линейных цепях АБ.

1. Цель исследований
Определение причины срабатывания сигнализаторов заземления СЗИЦ-Д.
2. Место проведения исследований
Ст. ___________. ж д.
3. Дата проведения исследований
Исследования проводились в период с 1.__.08 по 4.__.08 и с 14.__.08 по 17.__.08.
4. Состав оборудования
Мегаомметр с измерительным напряжением 500 В.
Осциллограф Tektronix TDS1002.
5. Методы исследований
5.1. Определение сопротивления изоляции кабеля.
Отключить исследуемую цепь от источника питания. С помощью мегаомметра измерить сопротивление изоляции исследуемых жил кабеля.
5.2. Измерение уровня помех между жилами кабеля и шиной заземления.
С помощью запоминающего осциллографа Tektronix TDS1002 измерить уровень помех между каждой исследуемой жилой кабеля и шиной заземления.

6. Результаты исследований
6.1. Сопротивление изоляции жил кабеля протяженностью 10 км, отключенных от источника питания, составляет 15 МОм.
6.2. Измерения производились в линейной цепи, запитанной от двух последовательно включенных источников постоянного напряжения БПШ, с суммарным напряжением 80 В. Уровень пульсаций при подключенной нагрузке составляет 8 В.
6.3. При исследовании установлено, что на каждом из проводов линейных цепей, относительно шины заземления присутствуют следующие виды помех:

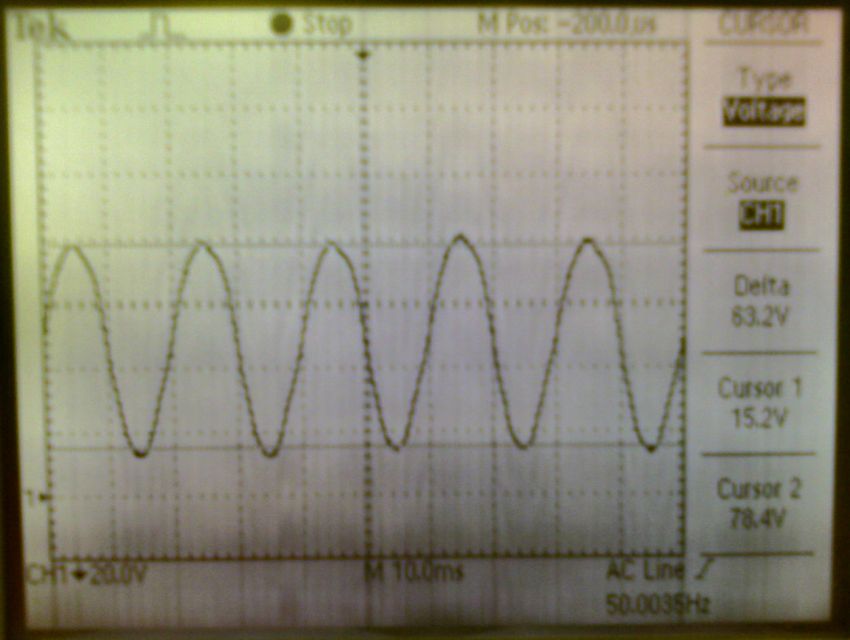

6.3.1.Гармоническая помеха частотой 50 Гц



Действующее значение напряжения помехи составляет 22 В.

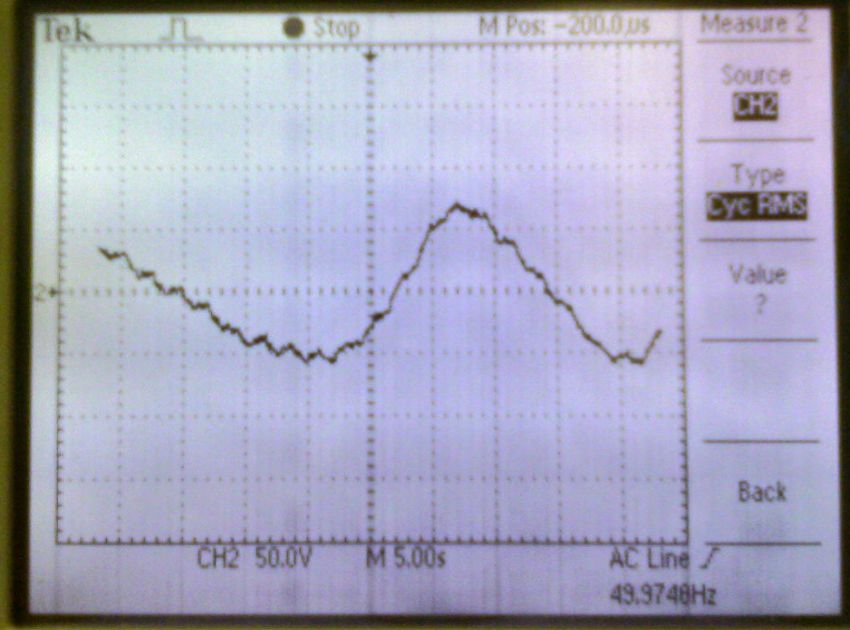

6.3.2.Медленно изменяющаяся во времени помеха



Амплитуда помехи достигает 52 В, период - около 25 с.

Выводы:
1. Сопротивление изоляции жил кабеля, отключенных от источника питания, составляет 15 Мом.
2. В линейных цепях, запитанных от источника постоянного напряжения уровнем 80 В, между жилами кабеля и шиной заземления зафиксировано наличие гармонической помехи на частоте 50 Гц с действующим значением напряжения 22 В и медленно изменяющихся во времени помех амплитудой 52 В и периодом около 25с.

3. Срабатывание СЗИЦ-Д обусловлено наличием в контролируемых цепях постоянного тока переменной составляющей помеховых сигналов.

4. Увеличение времени срабатывания прибора до 20 с привело к устранению ложных срабатываний сигнализатора заземления в линейных цепях при наличии помех.
Что реализовано в СЗИЦ-Д-Л.

Указание 1247/1673 от 03.10.2008г. "О применении сигнализаторов индивидуальных СЗИЦ-Д и СЗИЦ-Д-Л. Дополнение 1 к указанию 1247/1647" Скачать.


С уважением Александр Михайлович.

IgorM@g

Сообщение полюсов однозначно.Была такая истоия,вывод обогревного резистора коротил на штырь рабочей цепи.Коротыш убрали, сзи перестал срабатывать.

wesd

генератор саут .тоже ни чего

Rafa

кто-то искал место повреждение кабеля мостом ?

помню еще в технаре было более 10 формул по поиску

места повреждения .

насколько они эффективны ?

vetal

ШНС рассказывал, что раньше измеряли мостом достаточно точно и даже он им пользовался. Мне же раз довелось попробовать измерять мостом. Там надо было, чтобы одна жила была хорошей по отношению к земле или хотя бы в несколько раз была лучше относительно поврежденной. У нас же тогда все жилы были по 200кОм. И чтобы не разматывать провод по трассе кабеля, я брал жилу из кабеля, который лежал в той же трассе. Измерять тогда нормально не получилось, т.к. заземление в РШ было плохое и измерения получались разные.

Rafa

помню можна искать с помощью вч генератора.

к одной стороне подключаем этот генератор и идем

вдоль трассы с приемником.

vetal

Да, так трассоискателем "земля" ищется. Мне удавалось так найти место, где "землил" кабель, но там изоляция жил была 2-5кОм.

Rafa

ЛУЧШЕ СДЕЛАТЬ САМОМУ ПРИБОР для поиска повреждения

Николассс74

Еще ПЧ заряжают и индикатором тока ищут, если земля не в 25 Гц. Можно "землю" от рядов стативов отключить и поискать.....

__________________
Не бойтесь знать и применять знания. Смелость города берет.

A нас рать!

Не изобретай колесо, ни чего у тебя не выйдет.
Хотя ты способаен только на просмотр порносайтов. И в этом тебе равных нет.

Torquato Tasso

и сайтов про лосей

vetal

-

скобарь74

СЗЦ-Д выбивал "девятку"...Землил "минус" батареи станции-24 в на корпусе...Вешаем коммутаторную лампу-падает до 5в...Морочить голову не стали-рискнули прожечь-взяли ПОБСом около 300 вольт-получилось...
