tiksi

Два варианта:
1. Есть, или 220 или солнце (альтернатива);
2. Нет.
Давайте первый рассматривать.

Yakovlev

МЖС работает по проводам ПАБ или по отдельной паре?
Вопрос: можно ли разрывать провода ПАБ?

tiksi

По отдельной.
Если не нарушим работу ПАБ, то да.

tarakan68

если непредусмротрено новых кабельных линий организация контроля стрелочного участка с попощь ЭССО на перегоне невзможна

tiksi

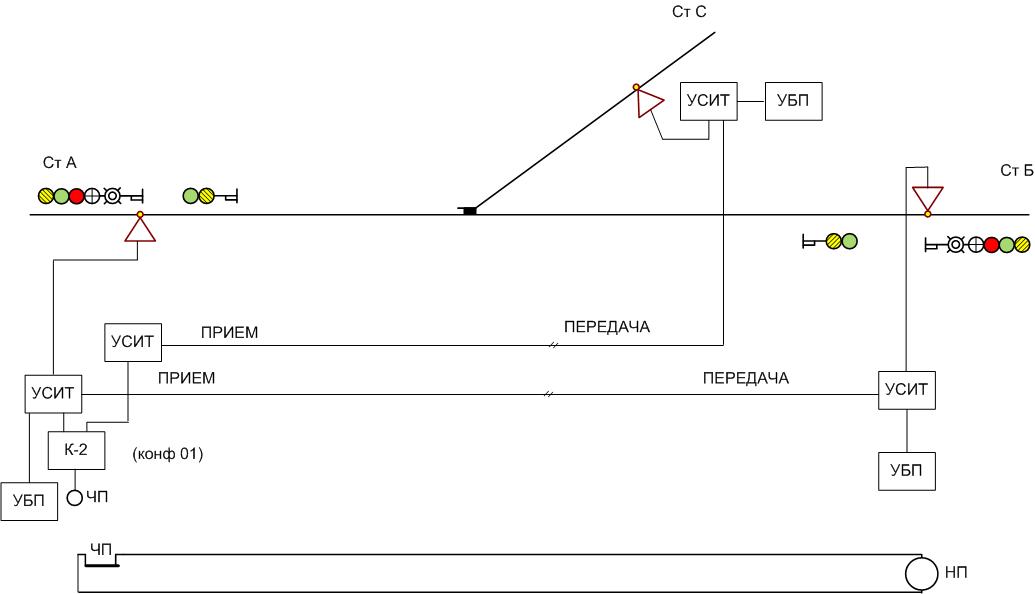

Ставим ЭССО только на ответвление. Квиток от него и будет сообщением о свободности полу-перегона.
Контроль и управление стрелкой отдаём на ЭССО (доработка).
Стрелкой управляет соседняя станция, которая противошерстная. Возможна автогонка стрелки.
Кодирование местное, в зависимости от положения стрелки и наличия поезда на приближении (АЛС, как дополнение), также отдаём на ЭССО (так же доработка).
УСИТ при таком расскладе потянет.

Миниатюры



tarakan68

а по русски это как

tiksi

Варинты.
1. Изменение конфигурации (аппаратной и программной) системы контроля участков пути методом счета осей ЭССО НПЦ «Промэлектроника»;
2. Разработка цифрового блока: управления удалённой стрелкой; управление АЛС (или светофором?).
Во втором варианте, устройство связи заимствовать, и под р/к, и под медь (оптика).

Кабанбай Батыр

ЗЫ: описание делать ?
ЗЫ2: Вся ответственность на работниках движения (составитель + ДСП), стрелка на замке (можно и струбцину впихнуть, но тогда нужен путеец).

tarakan68

касеты ППУ и....разбирал до болтика но такого чтобы управлять стрелкой ни одна ТМПуха от промэлектроники даже неописывает есле нежалко поделись опытом

tiksi

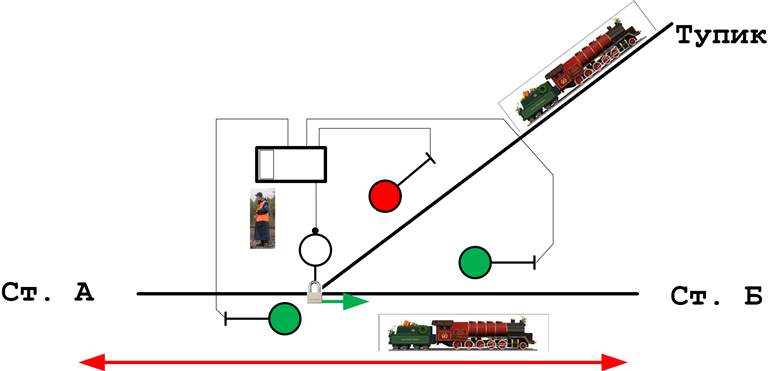

Нет. Доходчиво. Если только это:- как станция поймёт, что перегон освободился при боковом заезде? Устный доклад не надо!
Увязываем стрелочный шкаф со станцией отправления. Ставим кнопку "Прибытие набок в полном составе, стрелка заперта по "+".

Миниатюры



tiksi

tarakan68, да нет опыта-то. Мечтаем и пишем, чо хотим. Но в рамках разумного.
Промэлетроника не знает, что мы ей свинку подкладываем.

Кабанбай Батыр

В данной конфигурации оборудования предусматривается автономность устройств, как по питанию так и по передачи информации.
Контроль стрелки: электропривод + замок (ключ от замка только на одной станции). Периодическая проверка плотности прилегания стряков, в том числе и при замыкании на замок. Это единственное место пересечения со службой Ш. В остальном - вся ответственность на Д (им надо - пусть отвечают).
Контроль перевода стрелки и освобождения части перегона и стрелки включительно - тоже на Д (устный доклад).
Для контроля действий можно предусмотреть регистратор служебных переговоров.
ЗЫ: прибытие поезда в полном составе с перегона, оборудованным ПАБ, делает работник службы движения (по наличию хвостового знака) и нажатием кнопки на пульте, то есть все равно упираемся в людей.

Если устраиваем зависимости, тогда "временный" блок пост (ВБП).
При необходимости заезда в "Тупик", работник движения доставляется на ВБП. Устройства ПАБ на перегоне начинают функционировать как два перегона (честно говоря с блок постами не сталкивался, не в теме...): один перегон: Ст.А - ВБП, ВПБ - Ст.Б.
Имеем геморрой с двумя комплектами аппаратуры, системой жизнеобеспечения персонала на ВБП и т.д. Зато с безопасностью - более-менее прозрачно.

tiksi

Вроде технологию описанную ранее,
можно модернизировать двумя последними решениями. С местными зависимостями или с местыми зависимостями с удалённым управлением стрелкой.
Остаётся переписать ПТЭ.

tarakan68

немного нестандартное решение контроля перегона с ответвлением на ЭССО. контакты реле ЧП врезаются в схему управления стрелкой и исклбчают перевод при фактически занятом перегоне далее можно тему развивать и с врезанием в дачу согласия и тд....втом числе и с дачей автоматического прибытия шунтируя контакт ФДПК а всетаки светофорчик так и проситси с ответлвня глядя на свою картинку я бы РПБ выкинул на х... и сделал однопутку со сменой направления используя тотже старый кабель

tiksi

tarakan68, светофорчик пусть будет. У тебя без человека на стрелке? А где постоянный контроль положения стрелки?
