Стенд очистки секции холодильника тепловоза
После длительной эксплуатации тепловозов 2ТЭ10М(В) секции холодильника необходимо очищать от накипи и других отложений. Для их промывки используют гидравлическую систему, в которой водой и воздухом прочищают каждую секцию. Данный способ не обеспечивает достаточную очистку оборудования, некоторые отложения остаются и при дальнейшей эксплуатации секции продолжают накапливаться.

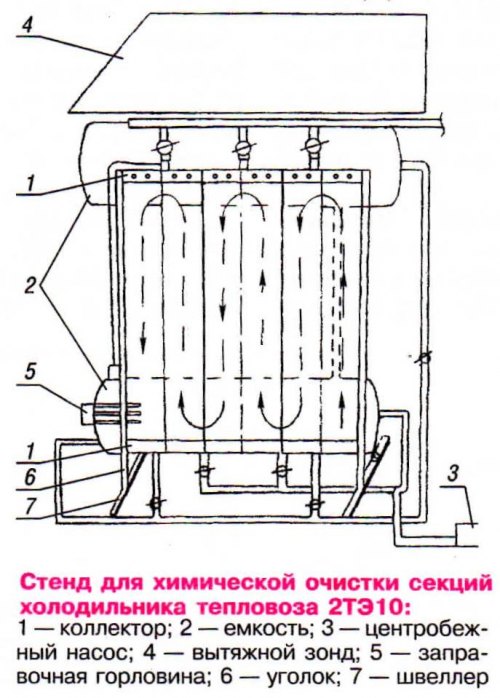

Рационализаторы депо Ершов Приволжской дороги предлагают для химической очистки секции холодильника использовать установку с раствором соляной кислоты (30 %). Устройство имеет два коллектора (см. рисунок): верхний и нижний. К ним прикреплены секции двух емкостей для циркуляции раствора. В состав оборудования также входит центробежный насос.
Раствор с помощью центробежного насоса через нижний резервуар поступает в секции холодильника, циркулируя по замкнутому циклу. В нижнем резервуаре со стороны заправочной горловины установлены «ТЭНы». В течение 3 — 4 ч подогретый до 90 °С раствор соляной кислоты циркулирует по секциям. Затем он перегоняется из нижней емкости в верхнюю. После секции освобождают от раствора, снимают, промывают водой и проверяют на истечение.
В результате химической промывки время прохождения воды через секцию уменьшается с 90 до 60 с. Улучшается качество промывки этого холодильника. Это позволяет избежать перегрев дизеля, т.е. увеличить срок его службы.
Годовой экономический эффект от внедрения данного предложения составляет 14,9 тыс. руб.
