универсальный пакетный ключ КФЗ

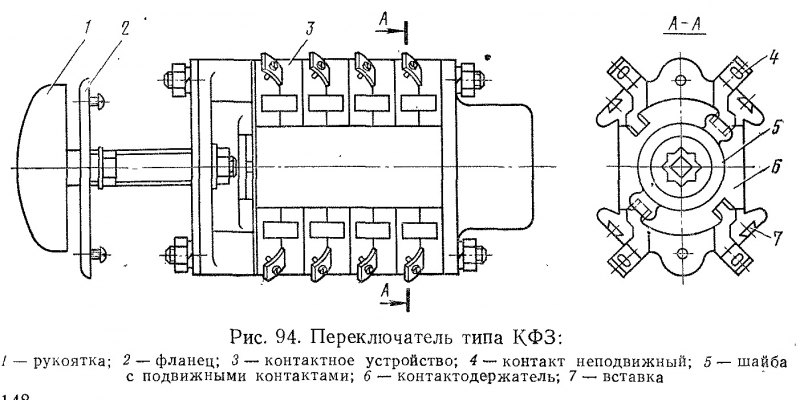

Для блокирования электрических цепей управления с пульта нерабочей кабины тепловоза применен универсальный пакетный ключ типа КФЗ (рис. 94). Он состоит из контактного устройства 3, лицевого фланца 2 и съемной рукоятки 1. Контактное устройство представляет собой контактные пакеты, насаженные на квадратный валик и собранные в узел с фиксирующим и стопорным устройствами. Контактный пакет состоит из двух пластмассовых контактодержателей 6, в которых укреплены четыре неподвижных контакта 4 и помещена шайба 5 с подвижным контактом. Сочетание различных положений подвижных контактов на валике обеспечивает необходимый порядок соединения неподвижных контактов. Контактодержатели имеют вставки 7 для нумерации контактов. Нумерация контактов всех пакетов ключа общая и начинается, если смотреть со стороны рукоятки, с верхнего правого контакта первого пакета и продолжается по винтовой линии против часовой стрелки. Переключатель рассчитан на напряжение 220 В, номинальный ток 10 А.
