ДЦ Луч

Основные сведения

Аппаратура диспетчерской централизации с циклическим конт­ролем «Луч» является поколением ДЦ, серийно выпускаемой про­мышленностью в последние годы, и предназначена для управления практически на любом расстоянии стрелками и сигналами целого диспетчерского участка и телеконтроля за их состоянием. Систему «Луч» начали внедрять с 1978 г.

Основной аппаратурой диспетчерской централизации «Луч» яв­ляется каналообразующая и логическая аппаратура, а также стативы, предназначенные для размещения аппаратуры.

Каналообразующая аппаратура

Назначение. Каналообразующая аппаратура системы «Луч» пред­назначена для формирования, передачи, усиления и приема частот­ных импульсов управляющих и известительных приказов.

Некоторые конструктивные особенности. Каналообразующая аппа­ратура включает в себя генератор центрального поста ЦГЛ, генерато­ры линейного пункта ЛГЛ-1 — ЛГЛ-IV, усилители центрального по­ста ЦУЛ-1 — ЦУЛ-IV, усилители линейного пункта ЛУЛ, демодуля­торы ЦЦМЛ-1 — ЦЦМЛ-IV, преобразователь частоты ТПЧЛ, блок согласования каналов БСКЛ, фильтр ФАЛ, статический преобразо­ватель напряжения ПР.

Питание аппаратуры осуществляется от источника постоянного тока напряжением 12 В и 24 В — генераторы ЛГЛ-1 — ЛГЛ-IV, ЦГЛ, демодуляторы ЦЦМЛ-1 — ЦЦМЛ-IV, усилители ЛУЛ; 24 В — усили­тели ЦУЛ-1 — ЦУЛ-IV, преобразователь частоты ТПЧЛ, блок согла­сования каналов БСКЛ, статический преобразователь напряжения ПР. Допустимые колебания напряжения источников питания не бо­лее +10%. Максимальная амплитуда пульсаций напряжения питания не должна превышать 1%.

Электрическая прочность и сопротивление изоляции аппаратуры. Электрические цепи, изолированные друг от друга и от корпуса выдерживать без пробоя и перекрытия испытательное на­пряжение переменного тока 1000 В частотой 50 Гц мощностью не менее 0,5 кВА. Сопротивление изоляции токоведущих частей аппа­ратуры, изолированных от корпуса, относительно корпуса и между собой в нормальных климатических условиях не должно быть менее 20 МОм. Измерение сопротивления изоляции производится мегаомметром при напряжении 500 В постоянного тока с погрешностью измерения не более 10%.

Условия эксплуатации. Каналообразующая аппаратура должна эк­сплуатироваться при температурах окружающего воздуха от —20 до +40°С и относительной влажности окружающего воздуха 45—80% при температуре +25°С.

Генератор центрального поста ЦГЛ

Назначение. Генератор центрального поста ЦГЛ (черт. 601.34.61) предназначен для формирования частот управляющего приказа.

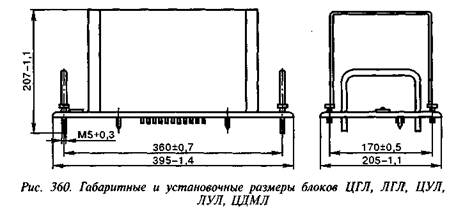

Некоторые конструктивные особенности. Генератор ЦГЛ (рис. 360) включается в схему с помощью 22-штырной штепсельной колодки. Электрическая принципиальная схема генератора ЦГЛ показана на рис. 361. Основные данные элементов, входящих в генератор ЦГЛ, приведены в табл. 314.


Электрические характеристики. Генератор ЦГЛ генерирует такто­вую частоту 4000+4 Гц (клемма II), а также частоты 3000 Гц ( клем­ма 4), 1000 Гц (клемма 2), 500 Гц (клемма 20) и 125 Гц (клеммы 3— 5), которые получаются делением и умножением тактовой частоты. Время установления колебаний тактовой частоты при включении ге­нератора не должно быть более 4 с.
