Электронный кодовый путевой трансмиттер ЭКПТ-УС



Содержание

1Общие сведения 2Характеристики 3Схемы включения 4Ссылки

Общие сведения

Электронный кодовый путевой трансмиттер ЭКПТ-УС (ТУ 3185-003-93006952-2013) предназначен для формирования кодовых (импульсных) комбинаций числового кода АЛС и управления трансмиттерными реле и может применяться взамен КПТШ-515, КПТШ-715.

Характеристики

Трансмиттер имеет два исполнения:
- в корпусе трансмиттера МТ (исполнение 1) ЭКПТ-УС-1 черт. 22356-00-00; габаритные размеры должны быть не более 160x160x180; устанавливается на полках релейных стативов или в релейных шкафах;
- в корпусе реле НШ (исполнение 2) ЭКПТ-УС-2 черт. 22356-00-00-01; габаритные размеры должны быть не более 82x203x240; устанавливается в розетку реле НШ.
ЭКПТ-УС-1 и ЭКПТ-УС-2 имеют три модификации: «5», «7», «3 (защитный код)» в зависимости от режима настройки - КПТШ-515, КПТШ-715 или «защитного кода». В случае необходимости изменения заводской настройки (КПТШ-515, КПТШ-715 или защитного) следует снять пломбу с верхней крышки трансмиттера и установить переключатель на основной плате в требуемый режим.
Электропитание ЭКПТ-УС осуществляется:
- от однофазной сети переменного тока напряжением 220В±10% и частотой (50±1)Гц (ЭКПТ-УС-1);
- от источника постоянного тока с напряжением 24В±10% (ЭКПТ-УС-2).
Потребляемая мощность трансмиттера на посту ЭЦ не более 15Вт, в релейных шкафах и неотапливаемых помещениях не более 40Вт (с учетом мощности подогревателя). Подогрев автоматически включается при температуре минус 10°С.
Трансмиттер формирует на выходе кодовые (импульсные) комбинации числового кода АЛС для управления трансмиттерными реле в соответствие с выбранным типом кода, согласно таблице.

Трансмиттер имеет световую индикацию исправного состояния и наличия формируемых кодов. При нормальном функционировании на панели ЭКПТ-УС светятся:
1. непрерывно - синий светодиод «Испр.»;
2. в импульсном режиме - светодиоды индикации генерации соответствующих кодов:

• - «КЖ» светодиод красного цвета;
• - «Ж» светодиод желтого цвета;
• - «3» светодиод зелёного цвета.

При отказе ЭКПТ-УС - синий светодиод «Испр.» гаснет.
трансмиттер ЭКПТ-УС имеет выход в системы мониторинга и диагностики.

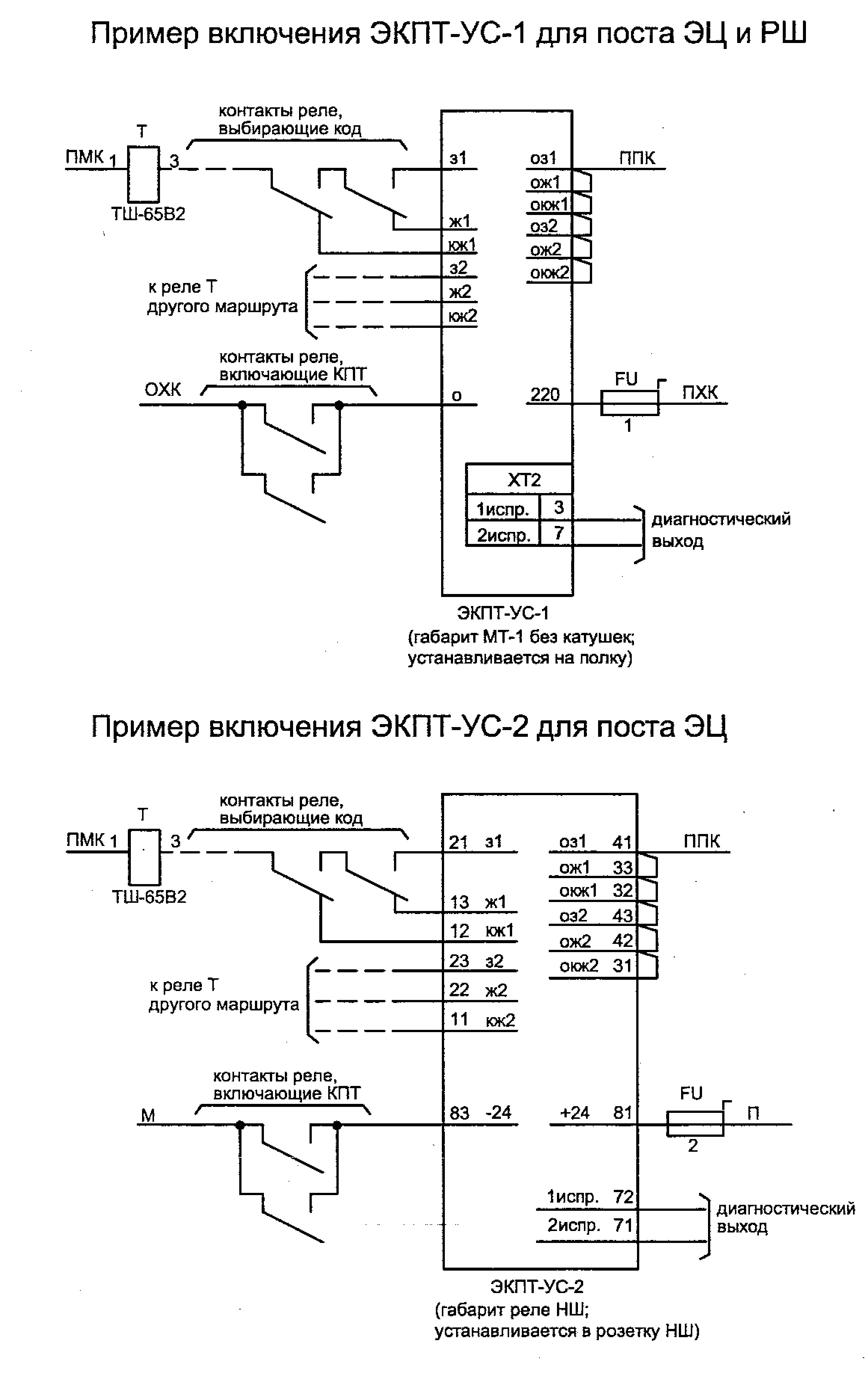

Примеры включения ЭКПТ-УС-1 и ЭКПТ-УС-2 приведены в приложении.
В настоящее время освоено серийное производство трансмиттеров ЭКПТ-УС-1. Vх
Формула заказа трансмиттера электронного кодового путевого универсального:
настроенного в режим «КПТШ-515»:
- Трансмиттер электронный ЭКПТ-УС-1 «515» ТУ 3185-003-93006952-2013;
настроенного в режим <<КПТШ-715»:
- Трансмиттер электронный ЭКПТ-УС-1 «715» ТУ 3185-003-93006952-2013;
настроенного в режим «защитный код»:
- Трансмиттер электронный ЭКПТ-УС-1 «3» ТУ 3185-003-93006952-2013;
Изделиям присвоены коды СКМТР:

• - 3185720280 блоку БПСМ-30В/15А-12;
• - 3185720281 блоку БПСМ-30В/15А-14;
• - 3185720282 блоку БПСМ-30В/15А-Т;
• - 3185651657 блоку БПТ-6В/12А;
• - 3185651669 трансмиттеру ЭКПТ-УС-1 «515»;
• - 3185651664 трансмиттеру ЭКПТ-УС-1 «715»;
• - 3185651666 трансмиттеру ЭКПТ-УС-1 «3».
