ЭПК - электропневматический клапан

Устройство и принцип действия ЭПК

Автоматическая локомотивная сигнализация повышает безопасность движения поездов, улучшает условия труда локомотивных бригад и увеличивает пропускную способность участков. Повышение безопасности движения поездов достигается в системах АЛСТ и АЛСН, снабженных автостопами, повышающими бдительность машиниста, автоматически приводящими в действие тормозные средства

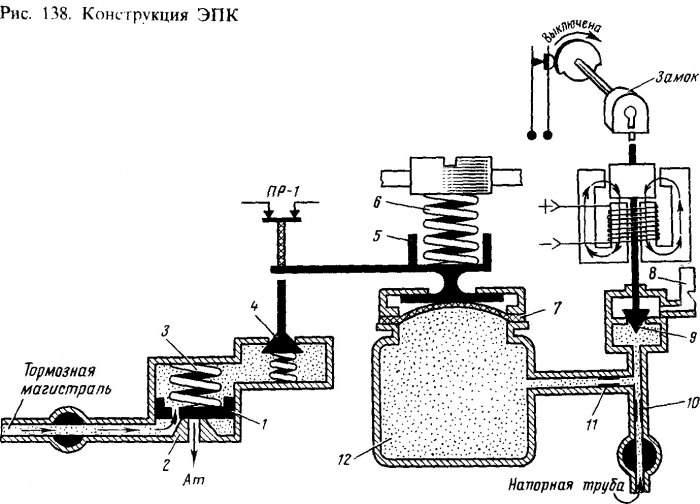

Для приведения в действие средств торможения поезда АЛС дополняется прибором автостопа, называемым электропневматическим клапаном ЭПК (рис. 138). ЭПК состоит из клапана тормозной магистрали большого сечения, малого воздушного клапана, открываемого и закрываемого небольшим электромагнитом, и промежуточного звена между ними, которое передает управляющие действия электромагнита большому клапану с задержкой на 7-8 с. Электромагнит ЭПК нормально включен, якорь его притянут вниз к сердечнику и клапан 9 закрыт.

Камера выдержки времени заполнена сжатым воздухом, поступающим через малые отверстия 11 и 10 из главного резервуара локомотива. Диафрагма 7 выгнута вверх силой сжатого воздуха; лежащий на ней рычаг 5 находится в верхнем положении и контакты ПР-1 замкнуты. Такое состояние элементов соответствует рабочему положению ЭПК.

При выключении электромагнита его клапан 9 открывается и воздух из камеры выдержки времени 12 начинает постепенно выходить в атмосферу через отверстие 11, открывшийся клапан и зазвучавший свисток 8. Камера разряжается медленно потому, что воздух выходит через малое отверстие. Свисток работает от воздуха, поступающего из камеры выдержки и главного резервуара сквозь малое отверстие 10. Дальнейшее действие ЭПК зависит от продолжительности выключения электромагнита. Это состояние называется предупредительным.

Если в течение 7-8 с вновь возбудить электромагнит, то его якорь, притянув стержень, клапаном 9 закроет выход воздуха в атмосферу, и звучание свистка прекратится. Камера выдержки времени, отсоединенная от атмосферы, вновь наполнится сжатым воздухом из главного резервуара через отверстия 10 и 11. Если же электромагнит не будет возбужден, то давление в камере за это время успеет снизиться; пружина 6 диафрагмы преодолеет силу воздействия воздуха на диафрагму снизу, рычаг 5 переместится вниз и нажмет на клапан 4.


Нормально клапан большого сечения тормозной магистрали закрыт, его поршень 1 прижат к седлу 2 пружиной 3 и сжатым воздухом сверху, так как снизу на часть поршня давит воздух атмосферы. Пространство над поршнем заполнено сжатым воздухом тормозной магистрали через малое отверстие в поршне.

При открытии клапана 4 пространство над поршнем сообщается с атмосферой и оно разряжается, поэтому на поршень клапана сжатый воздух тормозной магистрали давит только снизу, поршень поднимается и соединяет тормозную магистраль поезда с атмосферой, что соответствует тормозному положению ЭПК.
