Три кита телеграфной классики

Валерий ПАХОМОВ (UA3AO), г. Москва

Радиолюбители, увлечённые CW, конечно, знают, что классика искусства передачи сообщений кодом Морзе представлена тремя типами ключей — ключ Морзе, двухсторонний ключ и полуавтоматический механический ключ (Vibroplex, виброплекс).

Подробные сведения о "предках" этих ключей можно узнать из статей "Эволюция телеграфного ключа от Альфреда Вейла до наших дней" на сайте Радиомузея РКК в разделе "Коллекции друзей” (http://www.rkk museum.ru/collections/pakhomov/ images/1504.pdf).

Особый интерес, конечно же, представляет история появления вибро-плекса в начале XX века, который позволял передавать некоторое число точек одним нажатием. В 1903 г. американец Хорее Мартин (Horace G. Martin) разработал первый полуавтоматический ключ, названный "Autoplex" Он получил на него патент, и этот ключ выпускался компанией United Electric Company of Norcross в течение нескольких лет. Подчеркну, что к тому моменту, как Мартин изобрёл знаменитый виброплекс, он уже был телеграфистом, причём одним из лучших в Соединённых Штатах. Так в 1898 г. в США были проведены "Большие Национальные Телеграфные соревнования", го итогам которых он был признан лучшим телеграфистом страны.


В его конструкции для автоматической передачи точек использовался электромагнит, но Мартин стремился создать и чисто механический инструмент. В 1904 г. он блестяще решает эту задачу. Контакт точек в первой модели был выполнен в виде прямой металлической полоски, которую в 1906 г. Мартин заменил на U-образный пружинящий контакт, ставший впоследствии деталью любого полуавтомата.

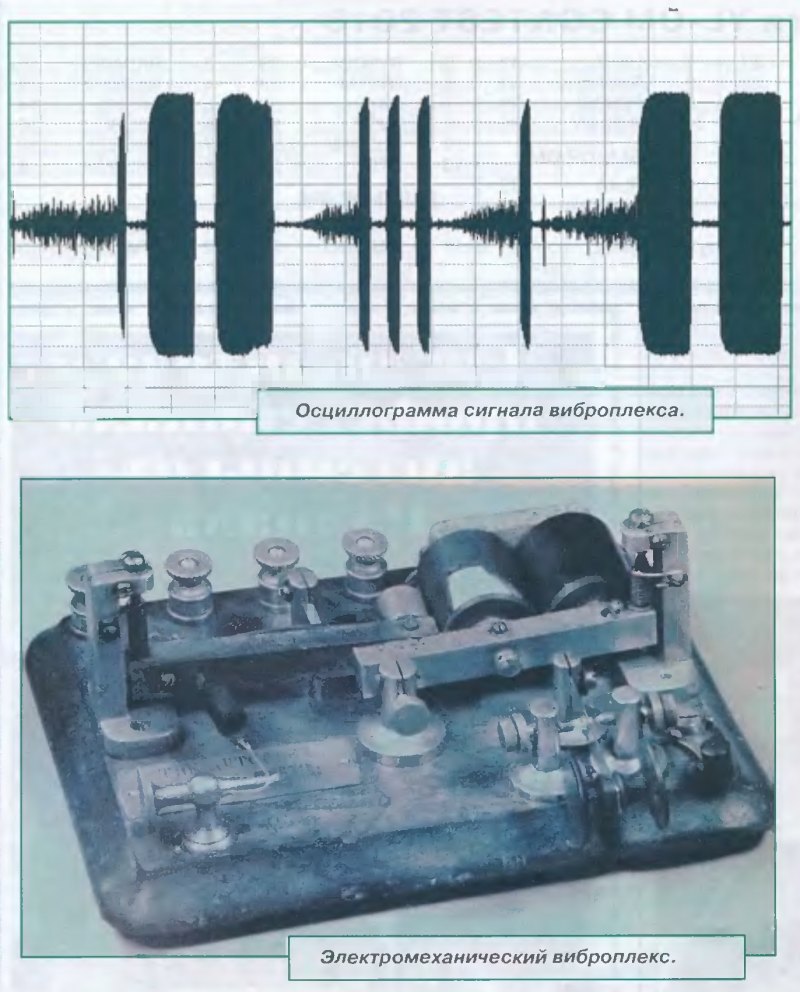

Однако U-контакт представляет собой маленький камертон с определённой частотой резонанса, которая проявляется как дребезг от соударения с ответным фиксированным контактом, что придаёт сигналу характерную окраску. Этот дребезг на фронте сигнала точки можно увидеть на экране осциллографа. Он не создаёт каких-либо трудностей при приёме, и при желании его легко устранить с помощью стабилизатора точек, что и сделал Мак Элрой в разработанной им модели полуавтомата Deluxe.

Продолжая работу над совершенствованием виброплекса, Мартин разработал модель с весьма сложной кинематикой, в которой был один общий для точек и тире контакт — модель 1911 г. (Vibroplex X).

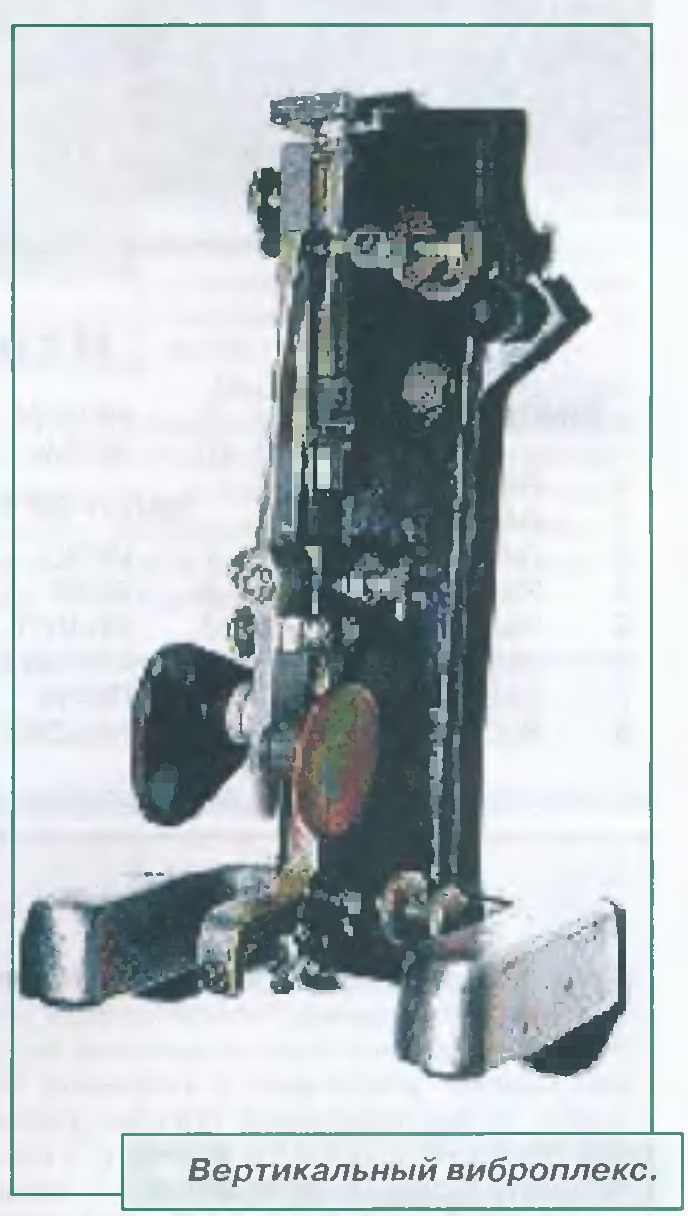

В телеграфных бюро различных организаций на рабочем месте телеграфиста имелся штатный телеграфный ключ, но телеграфисты, как правило, приходили на работу со своим ключом. Это, конечно же, был виброплекс, и отношение к нему было особое, бережное. Переносили его в специальном кейсе, защищавшем от случайных ударов, которые могли привести его в негодность. На офисном рабочем столе телеграфиста, как правило, находились расходуемые материалы, пишущая машинка, клопфер с резонатором (устройство для слухового приёма), штатный ключ, так что свободного места там не было. А как же установить свой виброплекс так вот, для решения этой проблемы Мартин создаёт Vertical Bug, в основу которого он заложил модель Vibroplex X.

В начале Второй мировой войны перед Корпусом связи военного ведомства США встал вопрос выбора модели виброплекса для использования в вооружённых силах, в том числе и на флоте. Выбор пал на модель Vibroplex 6.

Эта модель после незначительного упрощения получила название J-36, и производство её, кроме ViDroplex Со, было поручено ещё и компаниям Bunnell Со и Lionel Со. В ВМФ США разрешалось работать виброплексом
с корабля только при наличии специального сертификата, который можно было получить, сдав экзамен по установленной программе. К такому экзамену мог быть допущен оператор, умевший качественно передавать на простом ключе 120 знаков в минуту.

У нас в стране радиолюбители начали использовать виброплексы в 30-е годы прошлого века. В журнале "Радиофронт" и других радиолюбительских изданиях были опубликованы статьи, рассказывающие о том, как работать на них, и описания конструкций самодельных виброплексов.

Во время Великой Отечественной войны виброплекс нашёл применение в спецрадиослужбах СССР. Московский завод "Электроприбор" выпустил под спецзаказ некоторое количество модифицированных ключей этого типа. Модификация сводилась к оснащению полуавтомата второй ручкой, которая позволяла заметно повысить скорость передачи и повысить качество.

А такая модификация была просто необходима, так как практически полностью устраняла "почерк в передаче радиста, выявление почерковых признаков было одной из важнейших задач радиоконтрразведки Гестапо. По ним можно было с высокой степенью достоверности определять местоположение или перемещение войсковых частей или групп. Вторая ручка позволяла передавать последовательность "тире" с равномерностью, близкой к автоматической передаче. Такие "двурукие” полуавтоматы применялись на линиях связи спецслужб СССР ещё многие годы — до конца 8С-х годов прошлого столетия. После некоторой тренировки скорость передачи на них до 200 знаков в минуту была вполне доступна.

Демонстрацию работы на модифицированных полуавтоматах можно увидеть и послушать на YouTuoe (http://www. youtube. com/waich?v= 9g6z7-d1 fil).
