**Rafa** · 11.08.2011, 13:00

Цитата:

ЖК мониторы на 22.

А плазменную панель которую вешают на стену, используете???

Rafa добавил 11.08.2011 в 14:00
.................................................. ......................

Цитата:

Тогда чтобы изобразить 4И надо 4 контакта реле и
на одну БИС одного статива мало будеть?

По традиции МП работает по программе.
Ну, а программу можно построить в виде диодной матрицы (ПЗУ).

**СУНДЕТОВ** · 11.08.2011, 13:14

[quote=Rafa;56261]

Цитата:

А плазменную панель которую вешают на стену, используете???
Нет.

.................................................. ......................

Цитата:

Сообщение от Rafa

а программу можно построить в виде диодной матрицы (ПЗУ).

Ну семисегментный светод. индикатор +диодная
матрица и можно элементарный контроль пере-
горания предохранителя собрать чтобы номер
преда светилься.

**Rafa** · 12.08.2011, 00:25

Цитата:

Ну семисегментный светод. индикатор +диодная
матрица и можно элементарный контроль пере-
горания предохранителя собрать чтобы номер
преда светилься.

Мысль хорошая.
Но и обычный светодиод на группу предохранителей тоже ниче.

Rafa добавил 11.08.2011 в 23:55
.................................................. ...............

Уважаемые форумчане!!!
Хочу у вас уточнить.

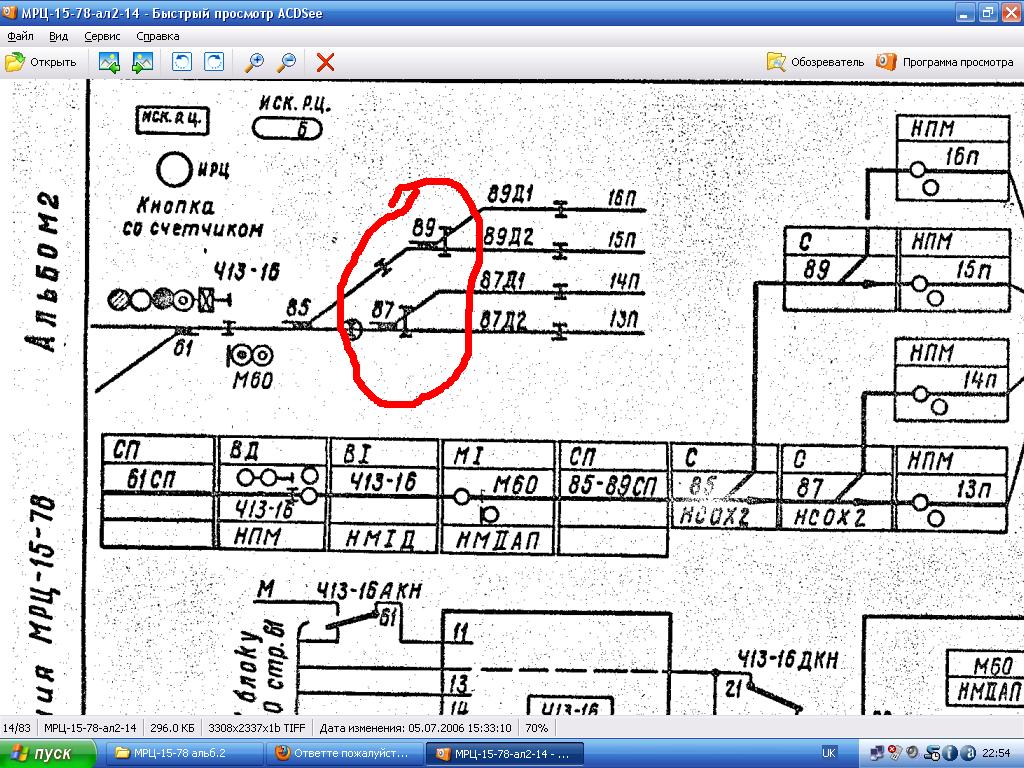

Что представляет собой изоляция обведенная кружком.
Стыки-не стыки?

Rafa добавил 12.08.2011 в 01:25
Исчо один вопрос к знатокам.
Согласно схеме поездные маршруты можно задавать только с путей 13-16 в четном направлении.
Такое возможно только на выходе из маневрового р-н в зону ЭЦ.
Так что, получается что групповые светофоры ставят только на границе ЭЦ и МЭЦ???

Или в районах ЭЦ такое тоже возможно.

**СУНДЕТОВ** · 12.08.2011, 08:47

Цитата:

Сообщение от Rafa

Что представляет собой изоляция обведенная кружком.

Получается в блоке С проверяется на всех струнках
только ВЗ и выход ПК,МК с блока объединены.
не зря Rafa как на фото песик все "вынюхиваешь"
такие каверзные вопросы ( шутка).

**Rafa** · 12.08.2011, 11:13

СУНДЕТОВ что-то не смог я расшифровать ваш текст

**KPV** · 12.08.2011, 11:34

Цитата:

Сообщение от Rafa

Что представляет собой изоляция обведенная кружком.

Таким образом стыки ставяться для организации укороченных РЦ в маневровых районах. Смотри 410104-ТМП "Проектирование двухниточных планов станций", например стр. 41 (стрелки 25, 29 и т.д.). Можно также посмотреть МРЦ-17-84.
Групповые светофоры сейчас практически не проектируются (экономия от такой установки маленькая).

**Бригадир** · 12.08.2011, 11:48

Цитата:

Сообщение от Rafa

Так что, получается что групповые светофоры ставят только на границе ЭЦ и МЭЦ???
Или в районах ЭЦ такое тоже возможно.

Если я не ошибаюсь, групповой ставится так же с коротких путей на которых нет маршрутов приёма. В пояснительной записке посмотри - там должно быть.

**Rafa** · 12.08.2011, 11:52

Цитата:

Сообщение от KPV

Групповые светофоры сейчас практически не проектируются (экономия от такой установки маленькая).

Если никто не проектирует, почему-тогда в новом альбоме УМРЦН-10 такой случай рассмотрен?

**Бригадир** · 15.08.2011, 03:03

Цитата:

Сообщение от Rafa

Ну попробуйте тогда изобразить процессор в виде релейной схемы.

МРЦ-13, например.

**Rafa** · 22.08.2011, 20:22

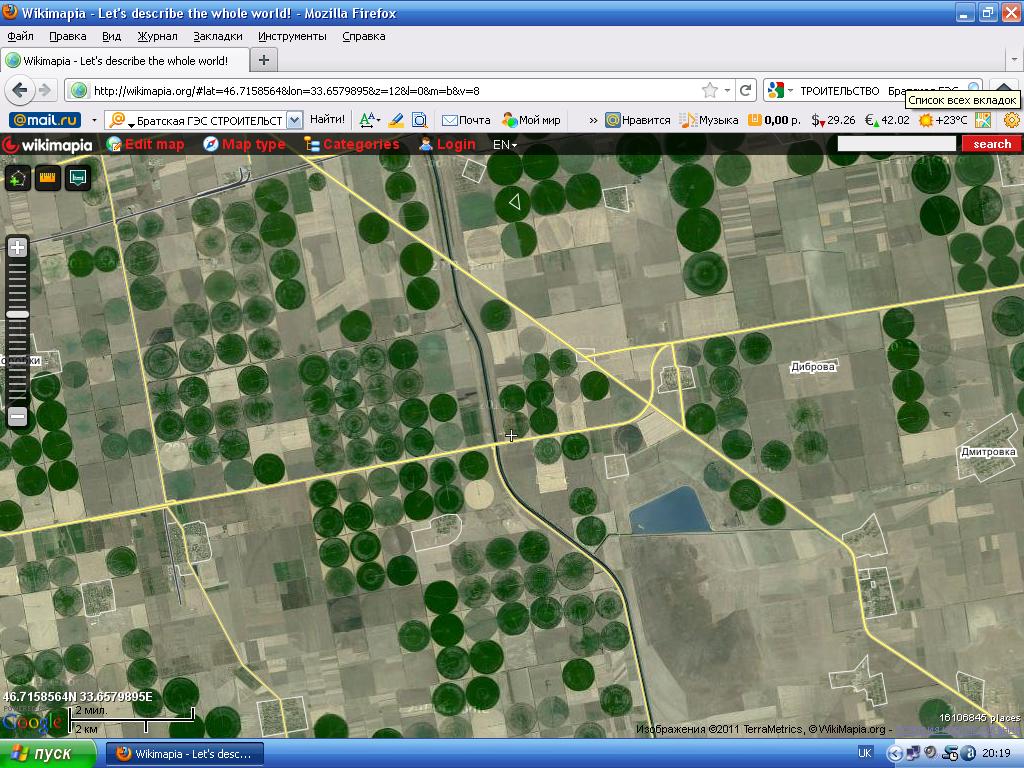

Как вы думаете, что это?
Такие шутки только на Украине, если верить спутнику.

**Александр** · 22.08.2011, 20:38

Цитата:

Сообщение от KPV

Групповые светофоры сейчас практически не проектируются (экономия от такой установки маленькая).

Их ставят не ради экономии, маршрутники и повторители всю экономию сводят на нет.
Их ставят, чтобы вписаться в габарит

Особист · 22.08.2011, 21:24

Цитата:

Что представляет собой изоляция обведенная кружком.

по моему так обозначают негабаритный стык

**Суховерша Алексей** · 22.08.2011, 21:30

Rafa,
ничго не понял: какие там штуки в Украине? И с чьего спутника снимки?
Или это про леса, поля и кучи щебня???

**art29** · 22.08.2011, 21:47

Цитата:

Сообщение от Rafa

Как вы думаете, что это?
Такие шутки только на Украине, если верить спутнику.

http://morepic.ru/images/1uyu_6314.jpg

http://morepic.ru/images/2bjb_7354.jpg

Оросительные системы, а круги это арбузные поля))))

http://ufodos.org.ua/photo/google_ea...shhine/4-0-491

**Суховерша Алексей** · 22.08.2011, 21:51

Цитата:

Оросительные системы, а круги это арбузные поля))))

Арбузное поле и бахча - это одно и тоже???
