TLT · 05.02.2012, 17:58

когда обесточены КО или РКО мигает лампа повторителя входного на пульте

TLT · 05.02.2012, 18:06

=Вопрос=: Схема входного светофора-img109u3.jpg

Нажмите на изображение для увеличения
Название: img109у3.jpg
Просмотров: 17
Размер: 10.1 Кб
ID: 6082

Цитата:

какой то мудрец ввел контакт повторителя огневых в цепь сигнального реле

ихнего повторителя

**Shaddix** · 05.02.2012, 19:41

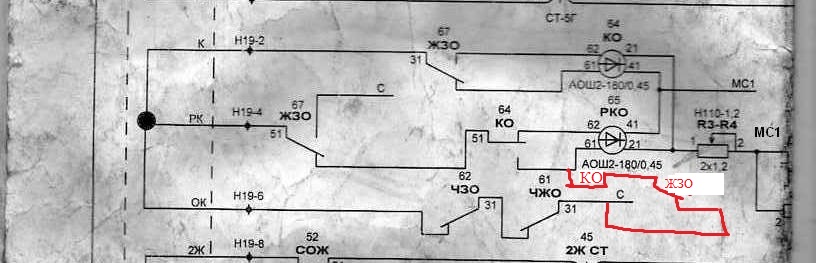

что то типа этого тебе надо наверно

TLT · 05.02.2012, 20:28

вообщето сработает но ни кто не пропустит

**Shaddix** · 05.02.2012, 20:45

Цитата:

вообщето сработает но ни кто не пропустит

а сам что думаешь? твоя схема утверждена как рабочая?

TLT · 05.02.2012, 21:08

да и огневушка сгорит

TLT добавил 05.02.2012 в 21:06

Цитата:

а сам что думаешь? твоя схема утверждена как рабочая?

конечно утверждена почти год работает

TLT добавил 05.02.2012 в 21:08
это же регулировочный экземпляр

**IGOR77** · 05.02.2012, 22:20

TLT,
Не мучайтесь, подберите похожую схему в материалах для проектирования, поговорите с с группой техдокументации, утвердят, измените схему.

**СУНДЕТОВ** · 05.02.2012, 23:18

Цитата:

Сообщение от TLT

что при разрешающем показании

При разрешаюшем показании ЖЗО шунтирует тыловой РКО
и что дальше мешает контролироват две нити на пост ЭЦ
("Холодную" нить)красного ?

СУНДЕТОВ добавил 05.02.2012 в 23:15

Цитата:

Сообщение от Shaddix

что то типа этого тебе надо наверно

И что ,без контроля нити и на пост КО?

СУНДЕТОВ добавил 05.02.2012 в 23:18

Цитата:

Сообщение от TLT

когда обесточены КО или РКО мигает лампа повторителя входного на пульте

ЖЗО для чего?

**Shaddix** · 06.02.2012, 07:38

Цитата:

И что ,без контроля нити и на пост КО?

без контроля резервной нити пока цела основная

вообще я сначала подумал что кто то в схему ввёл фронтовой контакт РКО в цепь сигнального реле

TLT · 06.02.2012, 18:00

именно и ввели только не РКО а контакт повторителя КО и РКО

TLT добавил 06.02.2012 в 18:00

Цитата:

Не мучайтесь, подберите похожую схему в материалах для проектирования, поговорите с с группой техдокументации, утвердят, измените схему.

интересно что скажет ШЧ и у кого он спросит за что заплачен миллион(сумму не знаю но учитывая аппетиты проектировщиков примерно так +стоимость шкафа с монтажем). тем более что я сам просил заменить шкаф , а вот нечетный не просил и даже был против но уже в плане на этот год как думаете какая там будет схема?
да и эта схема типовая

**IGOR77** · 06.02.2012, 18:53

Цитата:

интересно что скажет ШЧ и у кого он спросит за что заплачен миллион(сумму не знаю но учитывая аппетиты проектировщиков примерно так +стоимость шкафа с монтажем). тем более что я сам просил заменить шкаф , а вот нечетный не просил и даже был против но уже в плане на этот год как думаете какая там будет схема?
да и эта схема типовая

Обратитесь к тем кто проектировал, объясните что вас не устраивает. Если проектировщики собираются и дальше с вами работать они решат проблемы.
А кому кто сколько миллионов заплатил, не забивайте себе голову пока... , пока вы ими не распологаете

IGOR77 добавил 06.02.2012 в 18:49

Цитата:

да и эта схема типовая

Если не секрет откуда она выдернута?

IGOR77 добавил 06.02.2012 в 18:53

Цитата:

проблема в том что при разрешающем показании необходимо чтобы КО по высокоомной обмотке питалось через две нити

зачем необходимо?
КО по основной, РКО по резервной.

TLT · 06.02.2012, 21:57

Цитата:

Если не секрет откуда она выдернута?

в самом начале вторая миниатюра

TLT добавил 06.02.2012 в 21:43

Цитата:

зачем необходимо?
КО по основной, РКО по резервной.

то ли указание то ли телеграмма но рацуху отклонили по этой причине (что бы не было проблеска )

TLT добавил 06.02.2012 в 21:57

Цитата:

Обратитесь к тем кто проектировал, объясните что вас не устраивает. Если проектировщики собираются и дальше с вами работать они решат проблемы.

да проектировщик нормальный не первый год с ним работаем вы там на месте придумайте а я согласую и вправду на месте проще .

**IGOR77** · 06.02.2012, 23:49

TLT,
МС и МС1 это по сколько вольт?
Почему у вас дорисовано рядом с R3,R4 вместо МС - МС1. По моему так нельзя.
По идеи МС1 должен быть больше МС в два раза относительно С.

TLT · 07.02.2012, 20:13

да я неправильно подписал там действительно МС -резервированный полюс извиняюсь

TLT добавил 07.02.2012 в 20:13
МС=15 В :
МС1=22 В
пробовали увеличивать напряжение до 35 В но ничего не вышло даже лампа не сгорела хотя напряжение на ней конечно не мерили

**IGOR77** · 07.02.2012, 20:21

TLT,
как у вас рождаются С, МС, МС1?
Сколько вольт С-МС, С-МС1?
Картинку можно?

ЗЫ: опоздал

IGOR77 добавил 07.02.2012 в 20:21

Цитата:

пробовали увеличивать напряжение до 35 В но ничего не вышло даже лампа не сгорела хотя напряжение на ней конечно не мерили

35В - это, так понимаю С-МС1, лампа не сгорит, оно должно приложено через высокоомную обмотку.
