Тема: помогите по диплому


можно ли сделать макет "Пульт-манипулятор БМРЦ" ???
Филатов вне форума   Ответить с цитированием 0
Объявления
Старый 29.11.2010, 17:02   #2 (ссылка)
V.I.P.

Аватар для Rafa


Регистрация: 24.10.2009
Адрес: МОЙДОДЫР
Сообщений: 5,453
Поблагодарил: 388 раз(а)
Поблагодарили 576 раз(а)
Фотоальбомы: 0
Загрузки: 126
Закачек: 3
Сделать можно все что угодно-главное что-бы голова варила.

Комментарии к сообщению (репутация)
Torquato Tasso, отрицательно: Не одобряю
Rafa вне форума   Ответить с цитированием 1
Старый 29.11.2010, 19:12   #3 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,215
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Такой пойдет...???
Щелкните, чтобы увидеть содержимое


Пост: Монтаж пульта-тренажера для движенцев.
Кабанбай Батыр вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 30.11.2010, 13:09   #4 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для Филатов


Регистрация: 09.06.2010
Сообщений: 12
Поблагодарил: 3 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 1
Загрузки: 4305
Закачек: 0
Репутация: 22
где можно взять схему чтобы собрать макет "Пульт-манипулятор БМРЦ" ???
Филатов вне форума   Ответить с цитированием 0
Старый 30.11.2010, 16:10   #5 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,380
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
во идея появилась ... как-то я кидал ссылочку про программируемый микроконтроллер так вот может взять собрать макетик на основе этого контроллера

кнопки на пульте -> шифратор -> код для микроконтроллера , к нему наваять прогу и будет все зажигаться как надо на пульте

только вот осилит ли это студент очник: и цена микроконтроллера (около косаря вроде) это еще минимум, что надо ...
желание научиться программировать этот контроллер ... да и сам стенд нужно варганить

может проще в виде флешки сделать или на худой конец в виде презентации с кнопками

последнее для уровня техникума вполне выполнимо... вряд ли гн. Филатов умеет во флеш рисовать-программировать

VIC добавил 30.11.2010 в 14:10
последнее решение опять же позволит работать с "макетом" группе студентов

Комментарии к сообщению (репутация)
Torquato Tasso, положительно:

Последний раз редактировалось VIC; 30.11.2010 в 16:10. Причина: Добавлено сообщение
VIC вне форума   Ответить с цитированием 0
Старый 30.11.2010, 18:41   #6 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,215
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
Сообщение от VIC Посмотреть сообщение
во идея появилась ... как-то я кидал ссылочку про программируемый микроконтроллер так вот может взять собрать макетик на основе этого контроллера

кнопки на пульте -> шифратор -> код для микроконтроллера , к нему наваять прогу и будет все зажигаться как надо на пульте

только вот осилит ли это студент очник: и цена микроконтроллера (около косаря вроде) это еще минимум, что надо ...
желание научиться программировать этот контроллер ... да и сам стенд нужно варганить

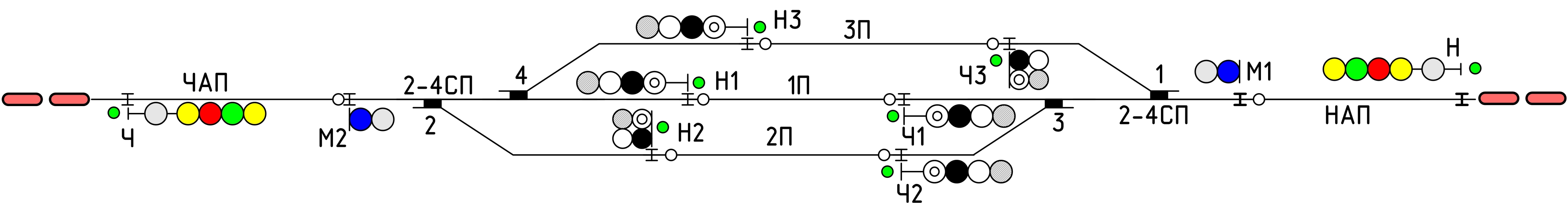

Прикинул чего сколько, вот что получилось для такой станции:
Щелкните, чтобы увидеть содержимое

Кнопки:
Пригласительный – 2 шт;
«Перевод под ВК» – 4 шт;
ИР секции – 4 шт;
День/ночь – 2 шт;
Перевод стрелок – 8 шт;
Кнопки установки маневровых маршрутов – 8 шт;
Кнопки установки поездных маршрутов – 8 шт;
Кнопка выключения звонка пульта (взреза) – 2 шт;
Кнопка отмены маршрута – 1шт;
Кнопки смены направления – 4шт

Кнопки занятия участков (для имитации прохождения поезда) – 11 шт;
Кнопки неисправности сигналов (хотя бы по одной на каждый сигнал) – 10 шт;
Неисправности стрелок – 4 шт.

ИТОГО кнопок – 68 шт.

Лампы:
Перегон:
1) Участки приближения: 4 шт Х 2 состояния (белый, красный) = 8шт,
2) Направление движения: 2 перегона Х по 2 шт: (зеленая, желтая) = 4 шт;
3) контроль занятости перегона 2 перегона Х по 2 состояния (белая, красная) = 4 шт;
Итого по перегонам: 16 ламп;

Светофоры:
Входной: Пригласительный, Неисправность РШ, Красный, Зеленый Х 2 входных = 8 шт;
Выходной: белый, зеленый Х 6 светофоров = 12 шт;
Маневровый: белый Х 2 свет. = 2 шт.
Итого по светофорам: 22 шт.
Участки:
7 участков Х 2 состояния = 14 шт;
Стрелки: 2 состояния Х 4 стрелки = 8 шт;

Индикация установки маршрута (стрела) 4 стрелы = 4 шт;
Индикация отмены: = 4 шт;
Индикация ИР =1 шт;
Контроль фидеров: 4 шт;
Земля, предохранитель = 2шт;
Отображение амперметра ????

Итого ламп – 75 шт.
Это без логики обработки сигналов и слесарных работ.


Цитата:
Сообщение от VIC Посмотреть сообщение
может проще в виде флешки сделать или на худой конец в виде презентации с кнопками

последнее для уровня техникума вполне выполнимо... вряд ли гн. Филатов умеет во флеш рисовать-программировать

последнее решение опять же позволит работать с "макетом" группе студентов
Очень хорошая идея, поддерживаю. А главное: материальные расходы минимальные (только на пиво программеру).

ЗЫ: Реальный пульт

Щелкните, чтобы увидеть содержимое

Последний раз редактировалось Кабанбай Батыр; 30.11.2010 в 18:51.
Кабанбай Батыр вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 30.11.2010, 19:31   #7 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,380
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
ИТОГО кнопок – 68 шт.
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
Итого ламп – 75 шт.
я бы на месте студента уже забоялся

Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
Это без логики обработки сигналов
а здесь бы вобще поседел
VIC вне форума   Ответить с цитированием 0
Старый 01.12.2010, 05:43   #8 (ссылка)
Super V.I.P.

Аватар для chp


Регистрация: 18.04.2009
Сообщений: 567
Поблагодарил: 91 раз(а)
Поблагодарили 88 раз(а)
Фотоальбомы: 12
Загрузки: 164
Закачек: 9
Репутация: 45
А разве это не подойдет
http://scbist.com/showthread.php?t=160
