Испытательный полигон ВСЖМ в Саблино

Полигон создан для проведения натурных испытаний пологой, с маркой крестовины 1/*25, стрелки, комплекса АПК УПС, отработки технологии укладки верхнего строения пути с плитой НГП 4.0.

Уложены две пологие стрелки и путь. Устройства управляются со станции Саблино через систему ЭЦ-ЕМ ст. Саблино, которая связана с центральным процессором системы МПЦ-ЭЛ-20, которая в свою очередь управляет двумя пологими стрелками, включенными в зависимости ст. Саблино.

Нацпроектстрой и РЖД завершают устройство полигона для первых в России полевых испытаний безбалластного пути ВСМ.

Опытный участок расположен на перегоне Саблино – Тосно Октябрьской железной дороги, под нагрузкой от проходящих «Сапсанов» здесь протестируют весь путь в сборке: от земляного полотна до безбалластных плит и рельсовых скреплений.

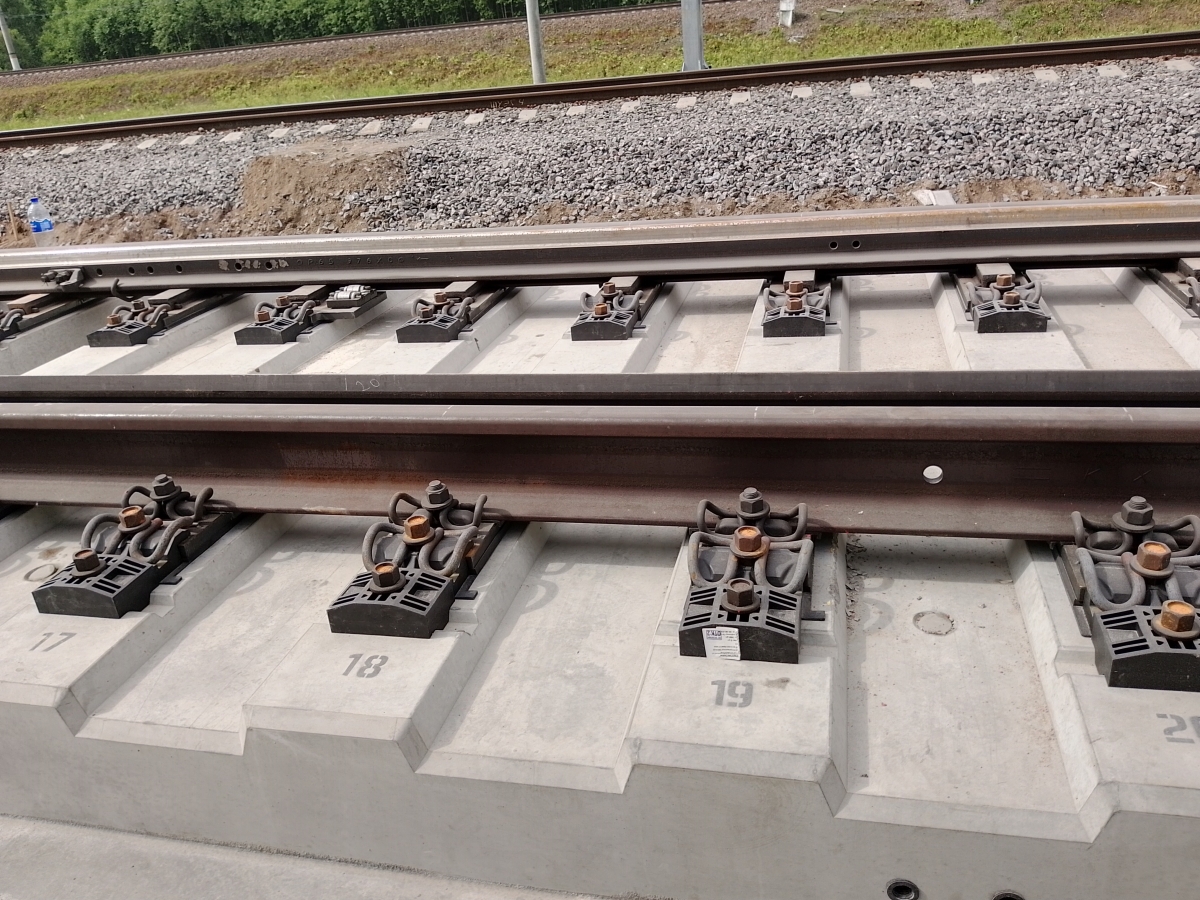

Компании Нацпроектстроя подготовили на полигоне усиленное земляное полотно, бетонные фундаменты, завершают монтаж безбалластных плит.

Элементы пути позиционируют с точностью до одного миллиметра, для этого применяют роботизированные тахеометры и встроенные домкраты.

Программный комплекс разработки НПС в реальном времени сверяет координаты плит с проектными параметрами, если нужно – дает команды для корректировки: «поднять угол на 2 мм», «сдвинуть влево на 3 мм».

После выравнивания и фиксации плиты строители заливают между ней и фундаментом слой самоуплотняющегося бетона. Смесь не требует вибрирования и заполняет собой все пространство. В итоге формируется единая конструкция, рассчитанная на скорости поездов до 400 км/ч, со сроком эксплуатации свыше 50 лет.

Также на полигоне монтируют два самых больших в России стрелочных перевода марки 1/25, способные пропускать поезда в прямом направлении со скоростью до 400 км/ч и в боковом со скоростью 120 км/ч. Длина такой стрелки составляет 118 метров, для ее переключения нужно восемь электрических приводов. До настоящего времени подобные конструкции не применялись в нашей стране.

__________________
Телеграм-канал ЖЕЛЕЗНОДОРОЖНИК

SVR115

"Кто на ком стоял? Потрудитесь излагать свои мысли яснее." (проф. Ф.Ф.Преображенский)

Legon

а как испытать без пути ? интересуюсь...
