Александр62

Хочу предупредить всех сцбистов у кого эксплуатируется данная стойка ПВВ-ЭЦ. Дело в том, что данная стойка абсолютно не обеспечивает контроль напряжения на батарее, хотя в описании Когана об этом пишется. На пульт-табло выдается информация об обесточенном состоянии реле К21.2, которое отвечает за исправуность блока зарядки БУЗ. А вот от реле К18(ОП), которое как раз обесточивается при понижении напряжения на батарее ниже 21,6В они используют только для отключения инвертора. Так чтобы исправить этот недостаток нужно включить тыловой контакт реле К18, парралельно контактам реле К21.2

А вообще бы хотелось бы заставить разработчиков этой панели подключить кабель к колодке РП14-30(эта колодка используется для УРП).

скобарь74

А почему бы не оставить РНП с реле и контролируйте на что настроите...

Александр62

А потому что это типовая стойка, и по идее должна обеспечивать контроль состояния батареи. Но увы, это очередной прокол разработчиков панели. Дело в том, что они в этой панели постарались собрать все вместе. И теперь на малую станцию достаточно поставить одну панель, но экономия выходит боком.

Витос

Может кто-нибудь сталкивался с вот такой проблемой?

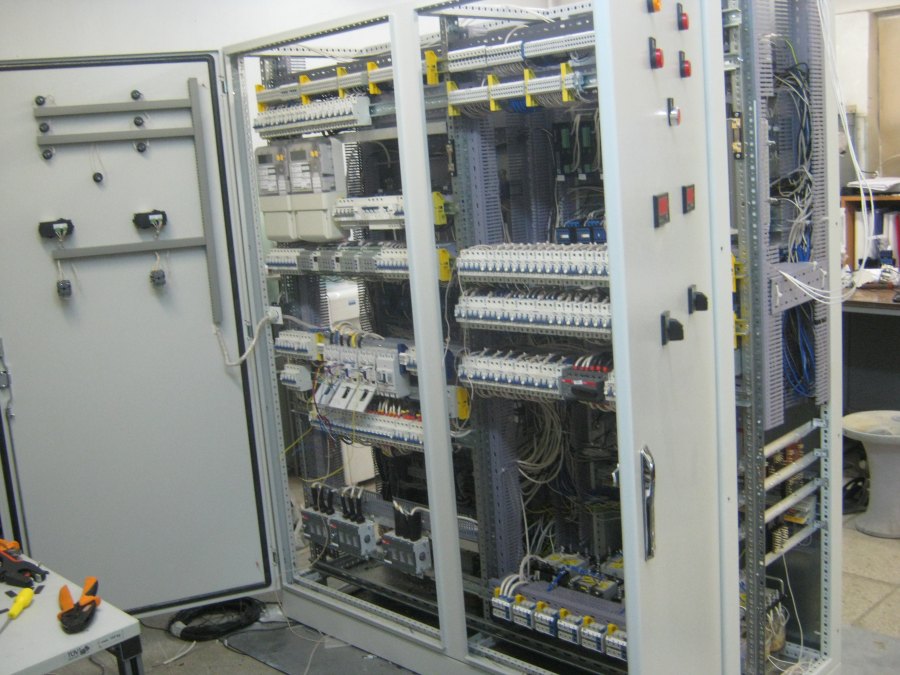

Выполнили проект малой станции на 13 стрелок с ПВВ-ЭЦ. Стрелки-пятипроводные. При переводе стрелок оказалось, что амперметр практически не отклоняется. ЭКашка в режиме 0,3А показывает на пол шкалы.
Производитель ПВВ-ЭЦ:

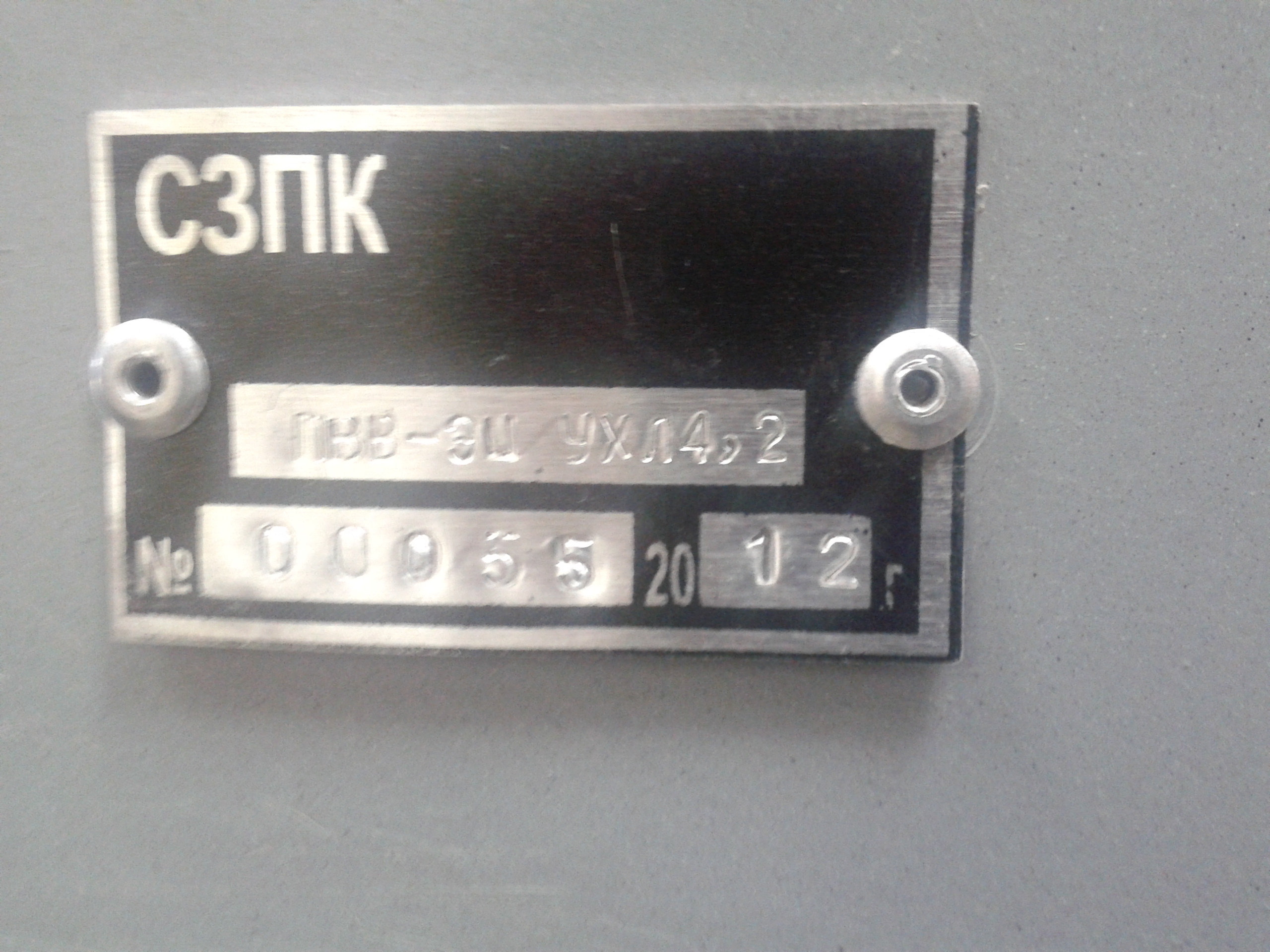

Трансформатор тока по альбому ТКС-0,66-II-5/50, по факту такой:

Амперметр по альбому Э140, 5А, по факту такой:


Витос добавил 09.07.2015 в 15:48
Мне кажется, что этот амперметр предназначен для работы с трансформаторами тока и работает по принципу измерения напряжения на вторичной обмотке трансформатора тока. И, поскольку на стойке стоит не тот трансформатор, он меряет неправильно.
Как-то коряво получается сформулировать свою мысль. Кто-то меня понял?

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Admin

Э42700 Амперметр Вольтметр аналоговый щитовой переменного тока

амперметр вольтметр щитовой
Назначение Э42700:
- для измерения тока и напряжения в цепях переменного тока синусоидальной формы


Функциональные особенности Э42700 Амперметр Вольтметр аналоговый щитовой переменного тока:
- измерительный механизм электромагнитной системы
- подвижная часть крепится на кернах и подпятниках
- вибропрочность: ускорение 5…30 м/с2, частота 10…70 Гц
- ударопрочность: ускорение 70 м/с2, частота ударов 10…50 в минуту

Краткие технические характеристики Э42700 Амперметр Вольтметр аналоговый щитовой переменного тока:
- Размер лицевой панели, мм 80х80
- Вырез в щите, мм диаметр 77,5
- Класс точности 1,5 или 2,5
- Вес, кг, не более 0,35
- Температура, град С -40 … +50

Конечные значения диапазонов измерений: Э42700 амперметр:
- способ включения: непосредственно:
mA - 100, 250, 400, 600
A - 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100
- через трансформатор тока со вторичным током 5А
A - 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800
kA - 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 20; 30; 40

Конечные значения диапазонов измерения Э42700 вольтметр:
- способ включения непосредственно
A - 1; 1,5; 2,5; 3; 4; 5; 6; 10; 15; 20; 30; 50; 100
V - 10, 30, 50, 100, 150, 250, 400, 500, 600, 750
- с индивидуальным добавочным сопротивлением Р4202
V - 10, 30, 50, 100, 150, 250, 500, 600, 750
- через трансформатор напряжения со вторичным напряжением 100В:
V - 400; 450, 500, 600, 750
kV - 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40, 125; 150; 175; 200; 250; 400; 600

Admin добавил 09.07.2015 в 16:14
наоборот его с таким коэф-том должно колбасить

__________________
Телеграм-канал ЖЕЛЕЗНОДОРОЖНИК

Admin

применяйте ПВРМ или ПВРМ5

__________________
Телеграм-канал ЖЕЛЕЗНОДОРОЖНИК

Витос

И как понять, какой у данного амперметр способ включения? И чем отличаются амперметры при разных способах включения?

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Витос

Я и хочу понять, по моим первоначальным представлениям тоже так должно было быть. Но, похоже, мы ошибаемся.

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Витос

Доброе утро СЦБисты! Мне вчера даже Молдавский с Копыловым не смогли ответить в чем тут фишка. Если бы я находился на объекте, может смог бы что-то померять, может бы что и понял.
У кого есть ПВВ-можете сфоткать, какие трансформатор тока и амперметр там стоят? А может кто-то сказать, хоть чьего производства "моя" стойка?

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Александр

Амперметры с трансформатором тока (далее-ТТ) измеряют ТОК на вторичке ТТ. Именно ток на вторичке пропорционален току в первичке.
Напряжение на вторичке зависит от сопротивления цепи амперметра. При обрыве цепи стремится к бесконечности (в идеале, конечно).
Ток вторички от типа амперметра не зависит. Можете хоть пять амперметров воткнуть последовательно, можете все пять шесть разного типа. Главное, чтобы они были на номинальный ток вторички ТТ (ещё желательно, но не обязательно, цифры на шкале в соответствии с коэффициентом ТТ, чтобы не пересчитываать в уме при взгляде на амперметр).

Предположу следующую причину: Панель включили при пуско-наладке без амперметра, тем самым спалив ТТ. ТТ этого очень не любят. Их запрещено включать, не замкнув выводы вторички накоротко или на амперметр.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

12_85_00

А в паспорт глянуть?

Входное сопротивление измерительного прибора постоянному и переменному току какое?

Витос

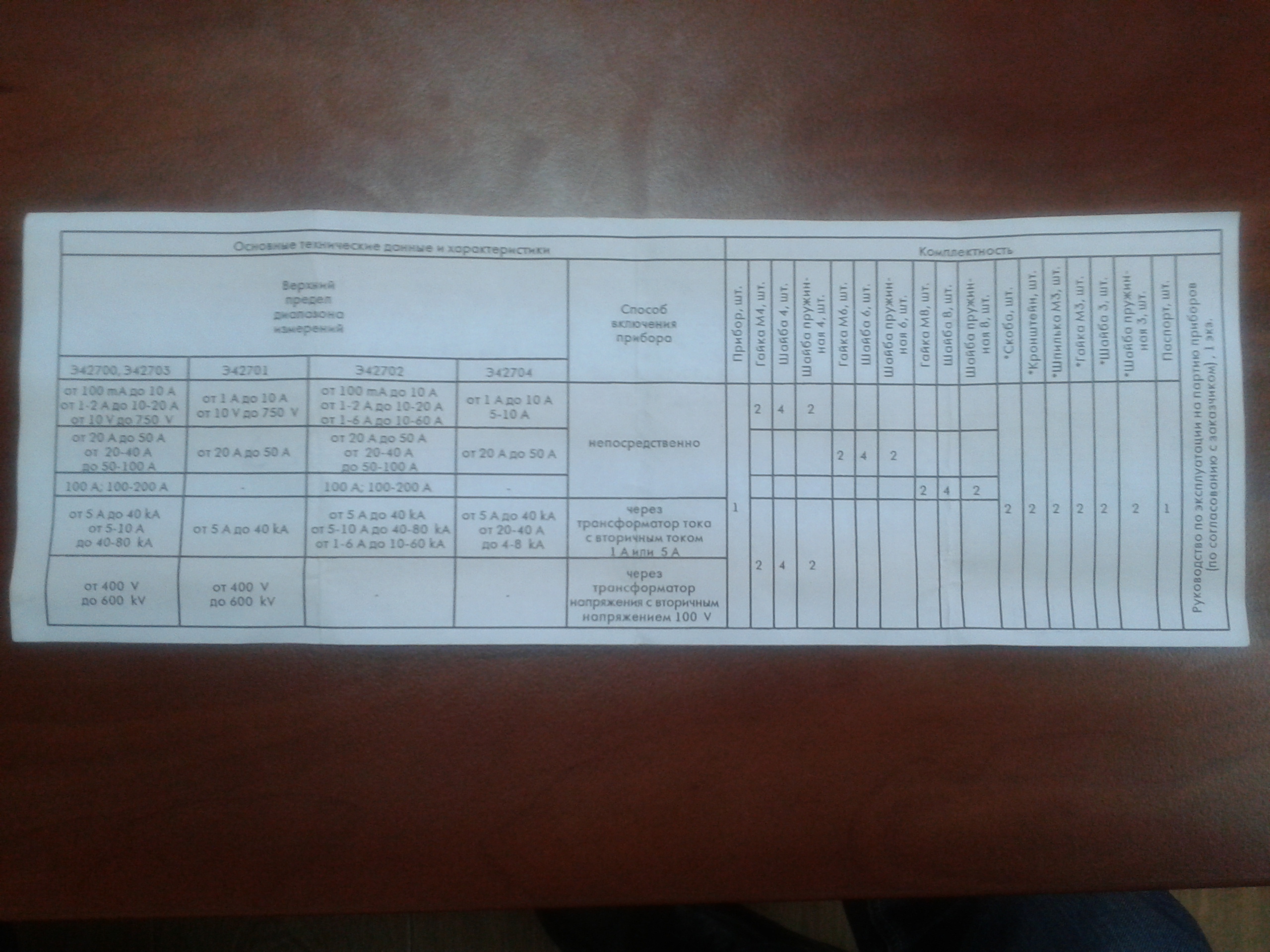

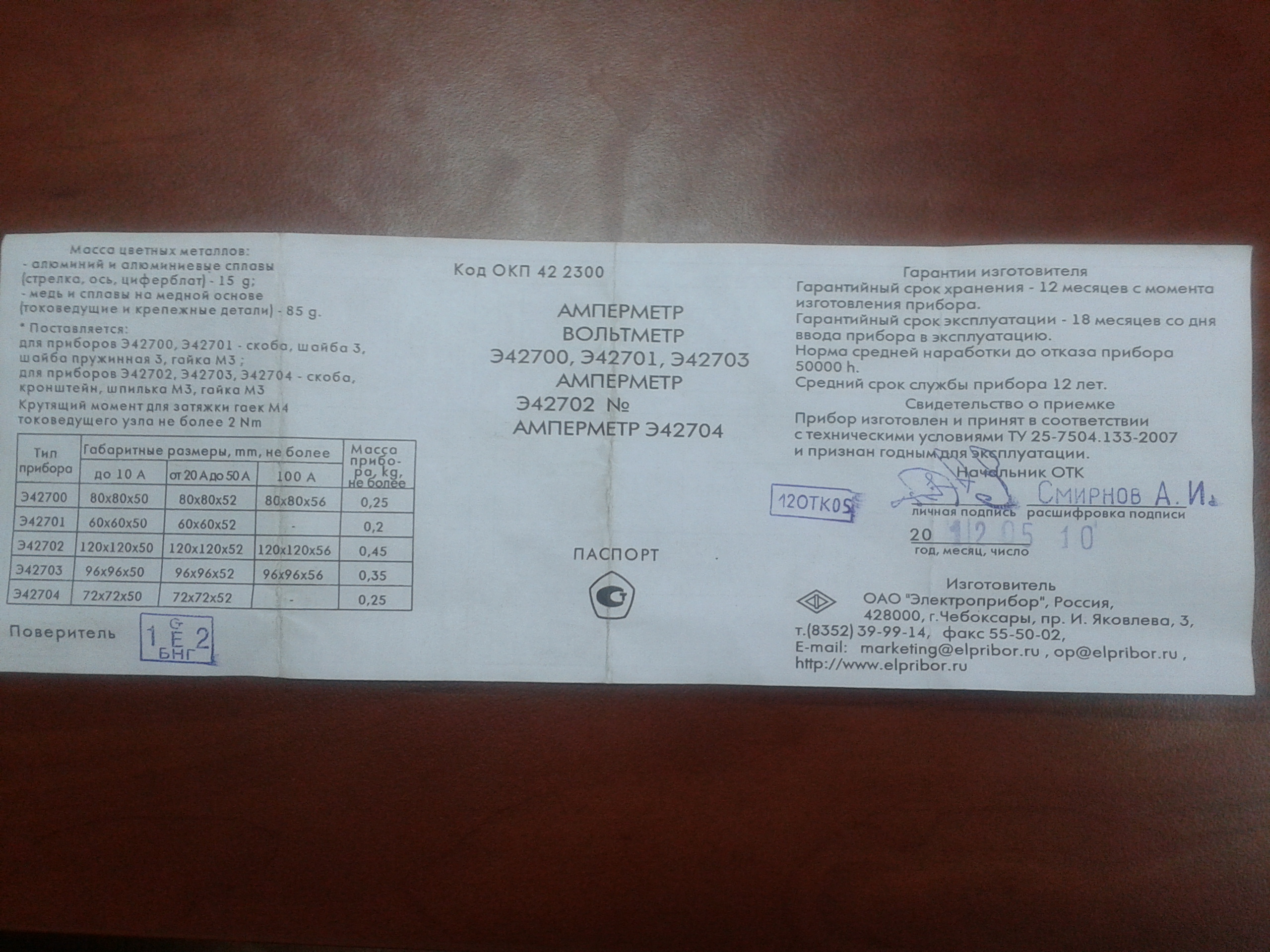

Ну и о чем говорит этот паспорт? Это же я могу скачать в интернете.

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Александр

Это как стабилизатор тока.
Один в один. Чем выше сопротивление нагрузки (при I-const), тем выше выходное напряжение

Александр добавил 10.07.2015 в 11:49
Дыма не будет. Это не ток фидера. Этот загибается не от перегрева, а от межвиткового пробоя изоляции.
В цепи стрелок не успеет нагреться из-за кратковременности перевода. А вот пусковой бросок тока наведёт ЭДС.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Adagumer

Это я первый раз слышу! Падение напряжения на первичной обмотке ТТ ничтожно, и даже при больших коэффициентах трансформации на вторичной обмотке напряжение мизерное и выводить там из строя трансформатор нечему!

Александр

Выгорают. Откройте любой учебник электротехники.
Понимаю, что википедия не всегда права, но в ней проще найти.
Гарантирую, в учебниках примерно тоже самое.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.
