Тема: Таблица маршрутов

**led** · 04.02.2013, 12:53

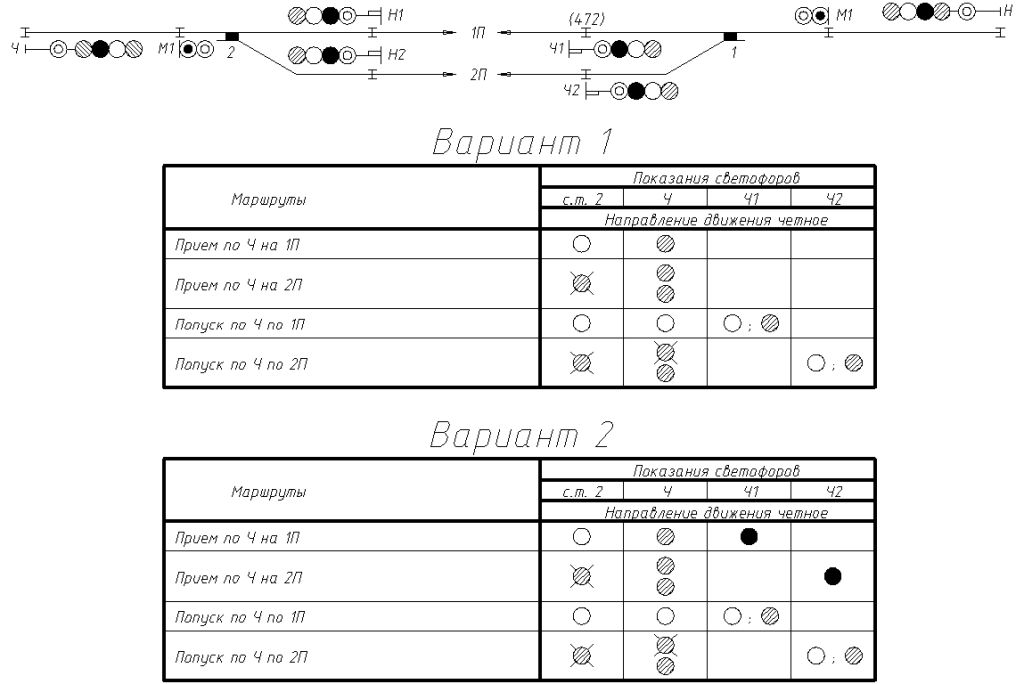

Как правильно?

**sunserone** · 04.02.2013, 13:27

Я бы добавил строку "приема нет" входной красный, предвходной желтый, ну а также точку по удалению с увязкой показаний выходных
Два светофора М1 в разных горловинах? Н1 встворе со стыком. Стрелки в разных положениях. Ордината стыка у светофора Н2.

**Александр** · 04.02.2013, 13:57

Цитата:

Сообщение от led

Как правильно?

Я за вариант №2

**Sama Y** · 04.02.2013, 14:03

я за вариант №2 (И-33-69)

все-таки уточню вопросик: безостановочный пропуск и по 1, и по 2 предусматривается??

**SVR115** · 04.02.2013, 16:13

"Попуск" - это от слова ... Я правильно понял?

Shaytan · 04.02.2013, 16:25

А нужен ли маршрут "пропуск" в таблице взаимозависимости показаний светофоров. Может быть достаточно маршрутов приема, передачи и отправления?

**masterscb** · 04.02.2013, 18:41

Цитата:

А нужен ли маршрут "пропуск" в таблице взаимозависимости показаний светофоров.

Пропуск позволяет показать взаимозависимость показаний светофоров. Иначе как?

**Кабанбай Батыр** · 04.02.2013, 18:47

А что такое: с.т. 2 ?

**Sama Y** · 04.02.2013, 18:55

Цитата:

с.т. 2

сигнальная точка предвходная

Shaytan · 04.02.2013, 20:53

Цитата:

Сообщение от masterscb

Пропуск позволяет показать взаимозависимость показаний светофоров. Иначе как?

А разве в маршруте приема нельзя показать взаимозависимость показании светофора? Маршрут приема не означает, что движение будет производится до красного выходного (маршрутного). Пропуск состоит из двух элементарных маршрутов. Пути безостановочного пропуска указываются на схемплане. Зачем в таблицу вводить понятие пропуска?

**sunserone** · 04.02.2013, 21:30

Цитата:

Маршрут приема не означает, что движение будет производится до красного выходного (маршрутного). Пропуск состоит из двух элементарных маршрутов.

Уже обсуждали этот вопрос. При маршруте приема показание входного не зависит от показания выходного, т.е. на входном или желтый или два желтых, а при безостановочном пропуске показание входного зависит от показания выходного.

**led** · 05.02.2013, 03:51

Вопрос не в полноте данного фрагмента.
Вопрос в том, нужно ли показывать "К".
Тех, кто проголосовал за второй вариант, прошу отписать пару слов по поводу красного.

led добавил 05.02.2013 в 04:49

Цитата:

Сообщение от sunserone

Уже обсуждали этот вопрос. При маршруте приема показание входного не зависит от показания выходного, т.е. на входном или желтый или два желтых, а при безостановочном пропуске показание входного зависит от показания выходного.

Почему, ты проголосовал за второй вариант?

led добавил 05.02.2013 в 04:51

Цитата:

Сообщение от Sama Y

я за вариант №2 (И-33-69)

А как же 1247/741 от 73 года?

**sunserone** · 05.02.2013, 08:02

Цитата:

Почему, ты проголосовал за второй вариант?

Так я то это понимаю, но в ТЗ еще смотрят "движки", а им проще нарисовать, чем объяснить.

**Sama Y** · 05.02.2013, 08:16

Цитата:

А как же 1247/741 от 73 года?

угу
был запрет

Цитата:

нужно ли показывать "К"

было замечание экспертизы ПКТБ ЦШ
приведу дословно: "в маршруте "прием на 1,4,6 пути с IIПП" обозначить сигнализацию "красный" на выходных светофорах Ч1, Ч4, Ч6, при этом, в графу "с красным" для светофора Ч1 включить "желтый мигающий с белым" (см. РУ-30-80, дополнение, стр.12)"

**led** · 05.02.2013, 09:15

Цитата:

Сообщение от Sama Y

...при этом, в графу "с красным" для светофора Ч1 включить "желтый мигающий с белым" (см. РУ-30-80, дополнение, стр.12)"

... а также белый и "погасший"... ирония.
Ок, ну может кто-нить из ПКТБ пояснит позицию...

Результаты опроса: Как должна выглядеть таблица взаимозависимости светофоров
Вариант 1	4	21.05%
Вариант 2	14	73.68%
Другое	1	5.26%
Голосовавшие: 19. Вы ещё не голосовали в этом опросе
