Тема: Фонарик.doc (97.5 Кб, 892 просмотров)

**EmerCom** · 11.01.2013, 17:54

Интересно...

EmerCom добавил 11.01.2013 в 18:54
Просто легче узнать сопротивление постоянке у наушников, чем другие параметры.

амидс · 11.01.2013, 17:57

У вас тоналка? а что это за "кривые " светофоры на фотках у вас в альбоме?

**EmerCom** · 12.01.2013, 20:19

Это какие?

Jekafed · 19.01.2013, 23:09

тяму взять и найти,без тямы трудно.

demien · 06.02.2013, 23:17

Цитата:

Сообщение от Igorun

Таким методом мы и работаем. Путейцы уже привыкли, что изоляцию на фонарь проверяем, доверяют. Да и механикам удобно -молоток, фонарь и вперед. Скину схемку. За качество набросков на обессудьте.

Надо попробовать...)))

killer446 · 12.02.2013, 18:09

Я цешкой на амперах, 30мА односторонний показывает сразу, главное быстро провод скинуть а то секция загорится)))

Phoenix Bird · 14.05.2021, 08:26

Кто такая "обезьянка"?

**Механик 123** · 14.05.2021, 08:33

Цитата:

Сообщение от Phoenix Bird

Кто такая "обезьянка"?

Прибор ИРЦ 25/50

**Узник Абакана** · 14.05.2021, 17:34

Цитата:

Сообщение от Механик 123

Прибор ИРЦ 25/50

Механик 123 вы путаете кислое с мягким
одно другое заменяет но ЭТО!!! НИКАК НЕ ОБЕЬЯНКА

**Механик 123** · 15.05.2021, 09:18

Цитата:

Сообщение от Узник Абакана

[b]но ЭТО!!! НИКАК НЕ ОБЕЬЯНКА

Ну покажите тогда...
У нас деды именно ИНДИКАТОРЫ ТОКА называли "обезьянами" или "шухером".

**Александр** · 15.05.2021, 11:28

Цитата:

Сообщение от Phoenix Bird

Кто такая "обезьянка"?

http://scbist.com/relsovye-cepi-sche...trc-shema.html

разные варианты.
Во втором сообщении схема ИОП, можете спаять её.
Работает хорошо на участках с автономной тягой или тягой постоянного тока. При тяге переменного тока нужна обезьянка с фильтром, отсекающим 50 Гц.
Неисправности у обезьянки встречал только две: разряженная батарея или оборванный провод на наушник.
Нижняя часть схемы с лампочкой не нужна.
Катушка - связевое реле тысяч на 20 витков

Есть ещё "щелкунчик" (маленькая обезьянка, работает от пальчиковой батарейки). Может, кто выложит схему?

Перелистал тему. Нашёл полуторавольтовый, правда, не такой, каким пользовался, у меня был без амперметра:
http://scbist.com/samouchitel-po-obs...html#post22288 (стр.219-220)

**Узник Абакана** · 15.05.2021, 13:07

Цитата:

Сообщение от Механик 123

Ну покажите тогда...
У нас деды именно ИНДИКАТОРЫ ТОКА называли "обезьянами" или "шухером".

Механик 123 вы путаете кислое с мягким
любой ШН это вам может обьяснить как дважды два
любая "обезьяна" это прежде всего палка (и это самое главное) на одном конце закреплена катушка индуктивности а за другой конец ШН держит ее в руках. естессно схема, батарейки и наушники присутствуют. очень удобна в некоторых случаях, когда в РЦ к.з. а не обрыв.
не нужно кланяться кажому болту.
а то что вы изобразили на фото так это уже по-любому не "обезьянка"

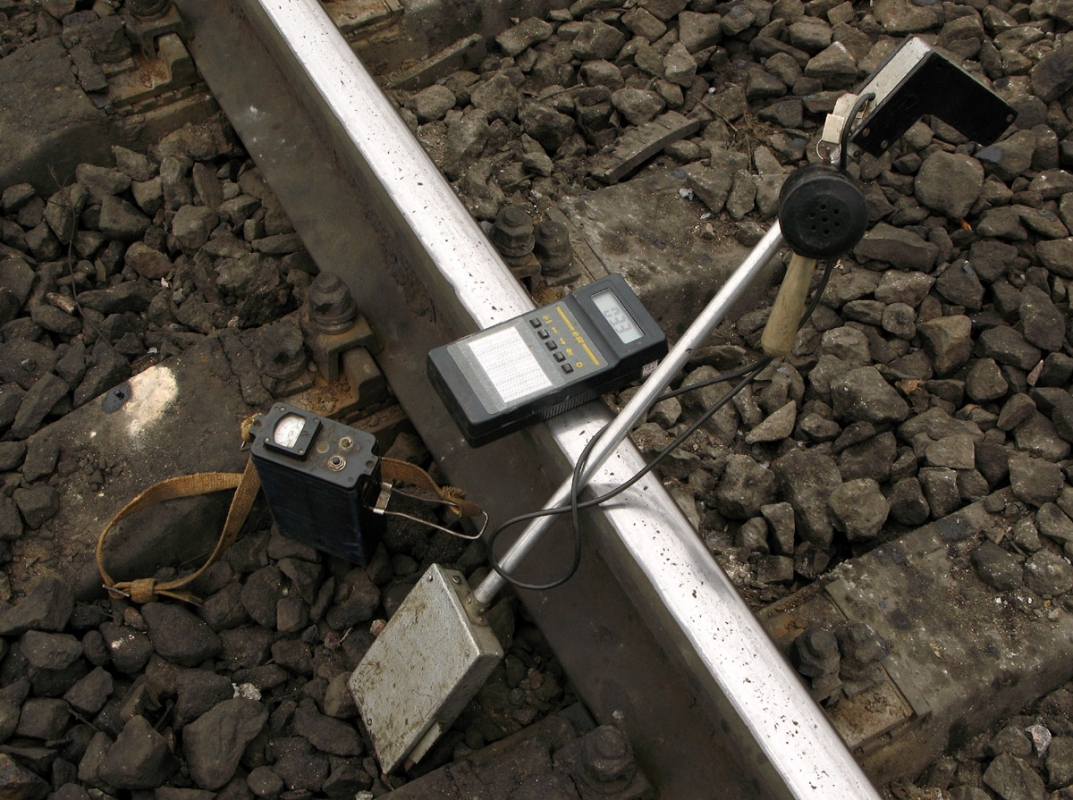

**Шаэнн** · 15.05.2021, 21:37

**Шаэнн** · 16.05.2021, 15:53

Такие ещё есть:

**Узник Абакана** · 16.05.2021, 16:31

искатели для ТРЦ видеть не доводилось
