**psortd** · 29.07.2010, 22:44

Цитата:

Сообщение от gac11

Искру то видно но ИРЦ может показать какой конкретно болт пробит.

Спасибо знаем

**APCnik** · 30.07.2010, 07:05

Цитата:

Сообщение от VAleT

Смотря на каких станциях и каких стрелках. Если, например, станции Сырец. Червоный хутор, то там такого не должно быть, т.к. стрелочные р.ц. тональные. То же самое относится к стрелкам прочих станций с путевым развитием уложенных на главных путях. А вот на стрелках перекрёстного съезда (пример стр.№№3;4;5;6 ст Бориспольская) совсем другой "коленкор". Там действительно используются фазочувствительные р.ц. 50Гц с ДСШ-2 (стр.№№3;4) и однониточные с АНВШ2-2400 (и тоже, разумеется, 50Гц) на стр.№№5;6. Так, что отсюда, скорее всего, ноги и растут.

В том то и дело что 50 Гц, хоть и кратковременно, но наблюдалось на главных путях на стрелке №2 ст. Харьковская. Зам.Ш уверил, что так и должно быть. Теперь, после вышесказанного, кому верить?

**VAleT** · 30.07.2010, 10:51

Естественно Уважаемому Д.М. Резницкому (тот самый пресловутый зам.Ш)!!!

Лучше него, хозяйство Ш Киевского метрополитена не знает никто. Допускаю, что в момент проектирования станции Харьковская, на стрелках главного пути так же заложили 50-ти герцовые р.ц. (была когда-то такая фишка, потом оставили только на крестах). Не исключаю, что там существует какая-то бяка-заколяка кусачая, которая мне не известна, но имеет место быть. По крайней мере я слова Резницкого не стал бы пытаться оспаривать. Он точно знает, что говорит, а я лишь предположил, основываясь на личном опыте общения с киевскими устройствами.

PNZ · 18.08.2010, 17:03

Уважаемые коллеги! Распишите позжайлусто подробнее нахождения одностороннего пробоя... Есть такая проблема: Как точно уловить где пробита изоляция?, в серьгах или в гарнитуре...и в каком точно месте...в рабочей или контрольной тягах или 1,2 гарнитурах...Тугой метод вроде простукивания просто невозмутим.... Как точно уловить этьот пробой? РЦ у нас на станции: однонитка перем тока 50 ГЦ импульсные....

PNZ добавил 18.08.2010 в 15:03
Дорогие СЦБисты выручайте.....-)

**Rafa** · 18.08.2010, 17:05

А метод вольтметра что не катит??????????

Torquato Tasso · 18.08.2010, 18:56

Цитата:

Сообщение от Rafa

А метод вольтметра что не катит??????????

Метод вольтметра- фуфло, сколько раз было-меряешь, вольтметр показывает (согласно технологической карты половину напруги и даже больше) раскручиваешь гарнитурный уголок или серьгу, а там изоляция в норме. Методом вольтметра давно никто не пользуется.

**Rafa** · 18.08.2010, 18:59

Зато всегда под рукой

**Rus1359** · 18.08.2010, 19:08

а каким тогда методом пользуются сейчас

**IGOR77** · 18.08.2010, 19:15

Цитата:

Сообщение от rjnjd-utyyflbq

Метод вольтметра- фуфло

А, вы подцепляете резистор параллельно прибору при измерениях?(Чем меньше его сопротивление, тем однозначней вывод, главное не переборщить с R, а то можно зажечь РЦ)

**Rafa** · 18.08.2010, 19:19

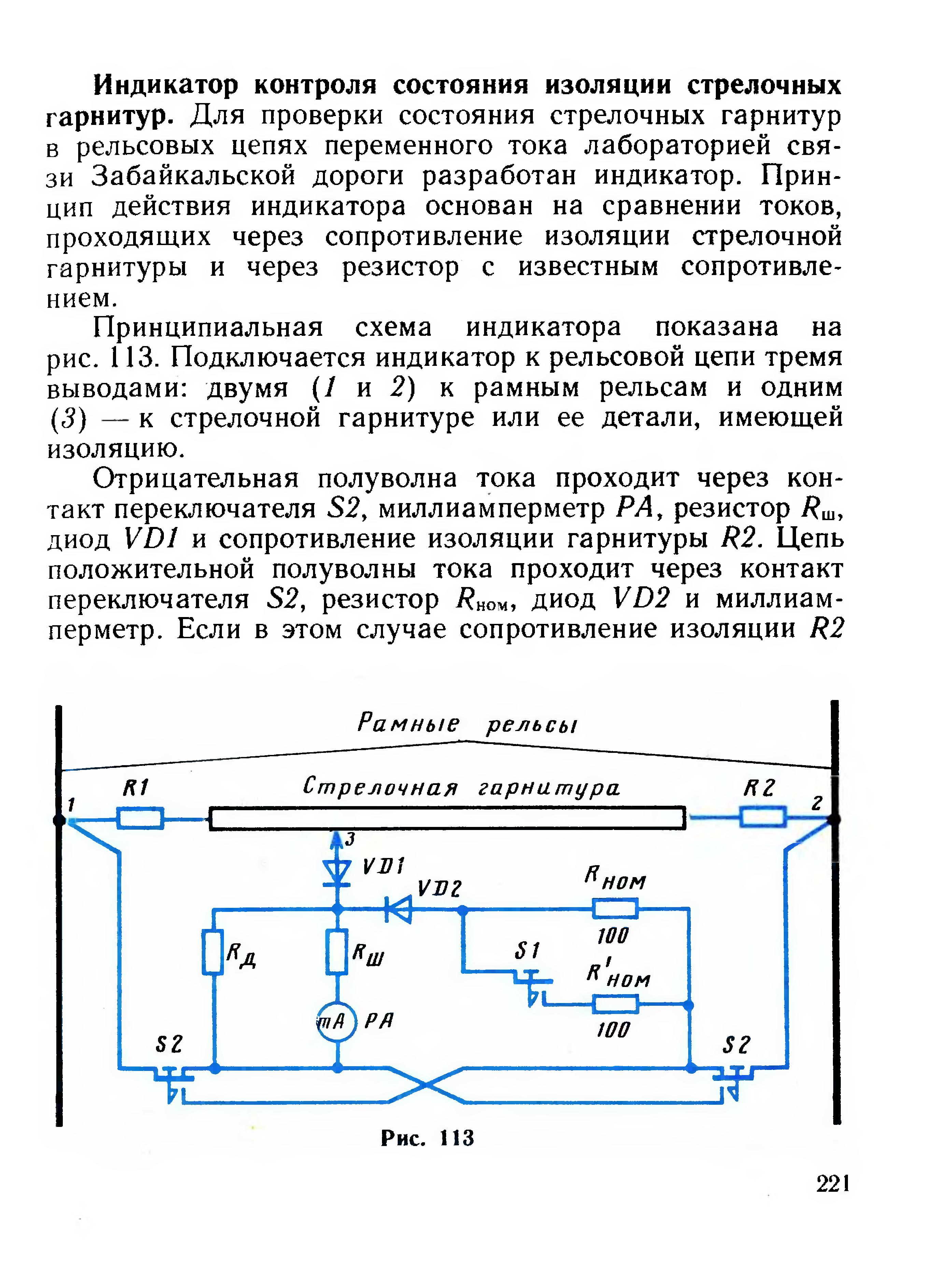

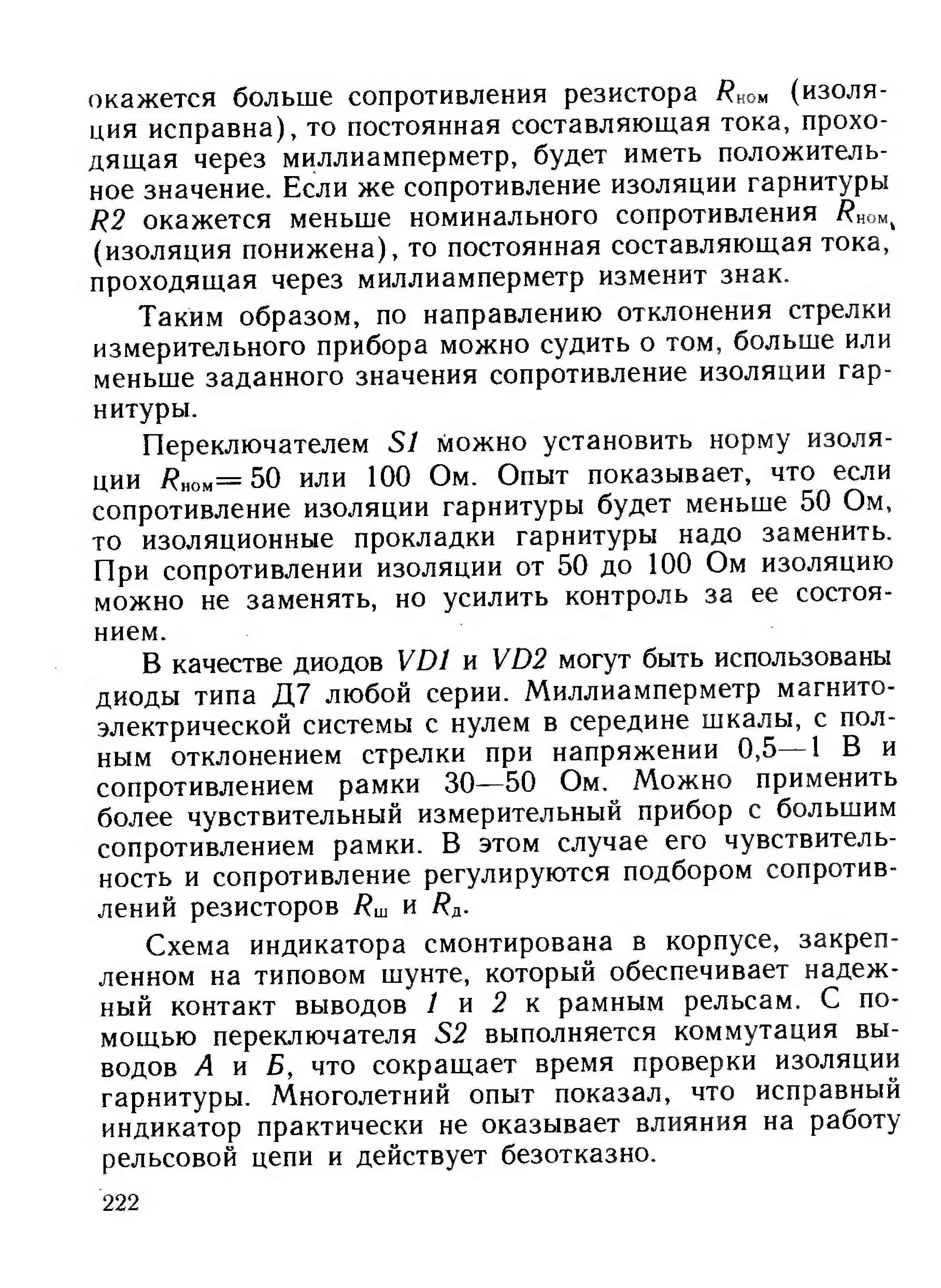

У нас мужики применяют такой прибор

.................................................. .......................

Torquato Tasso · 18.08.2010, 19:24

Цитата:

Сообщение от IGOR77

А, вы подцепляете резистор параллельно прибору при измерениях?(Чем меньше его сопротивление, тем однозначней вывод, главное не переборщить с R, а то можно зажечь РЦ)

Нет не цепляем, ибо такого в техкартах нет.

rjnjd-utyyflbq добавил 18.08.2010 в 17:24

Цитата:

Сообщение от Rus1359

а каким тогда методом пользуются сейчас

Методом общупывания, осматривания, обнюхивания, опробывания на вкус.

**Андрей13** · 18.08.2010, 19:33

Тут мало найти какая сторона!Вопрос скорее стоит где?
И тут нужно закоротить вторую сторону и взяв индикатор ИРЦ или ИТРЦ и вперед на баррикады замкнувшего контура через пробитую изоляцию.

**tiksi** · 18.08.2010, 19:44

Цитата:

Сообщение от IGOR77

А, вы подцепляете резистор параллельно прибору

39 Ом.

**Rus1359** · 18.08.2010, 19:52

Цитата:

Сообщение от Rafa

У нас мужики применяют такой прибор

.................................................. .......................

не мог бы предоставить полную информации о данном приборе номинал всех резисторов марку диодов и mA на сколько должен стоять, попробую собрать по схеме и если используете можно внешний вид Спасибо

**IGOR77** · 18.08.2010, 19:57

Цитата:

Сообщение от rjnjd-utyyflbq

Нет не цепляем, ибо такого в техкартах нет.

Не стоит на 100% доверять техкартам.
Оно как бы нет в разделе про гарнитуру, зато в разделе о проверки изоляции серег тяг конкретно прописано.
Проверяя гарнитуру мы проверяем всю изоляцию с одной из сторон, поэтому разницы в методах измерения быть не может.
Внутреннее сопротивление Цешки около 100кОм, поэтому если вы измеряете без шунтирующего резистора прибор будет показывать неисправность изоляции при ее сопротивлении меньше 100кОм, что полная ерунда. (ТК №32 п.4, 6.2, 6.3)

30.07.2010, 10:51	#33 (ссылка)
VAleT Super V.I.P. Регистрация: 19.10.2009 Адрес: Первая столица Возраст: 53 Сообщений: 612 Поблагодарил: 26 раз(а) Поблагодарили 40 раз(а) Фотоальбомы: 9 фото Репутация: 83	Естественно Уважаемому Д.М. Резницкому (тот самый пресловутый зам.Ш)!!! Лучше него, хозяйство Ш Киевского метрополитена не знает никто. Допускаю, что в момент проектирования станции Харьковская, на стрелках главного пути так же заложили 50-ти герцовые р.ц. (была когда-то такая фишка, потом оставили только на крестах). Не исключаю, что там существует какая-то бяка-заколяка кусачая, которая мне не известна, но имеет место быть. По крайней мере я слова Резницкого не стал бы пытаться оспаривать. Он точно знает, что говорит, а я лишь предположил, основываясь на личном опыте общения с киевскими устройствами. __________________ А вы думаете нам, царям, легко?
	Цитировать 0

18.08.2010, 17:03	#34 (ссылка)
PNZ Кандидат в V.I.P. Регистрация: 28.03.2010 Сообщений: 3 Поблагодарил: 0 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: не добавлял Репутация: 0	Уважаемые коллеги! Распишите позжайлусто подробнее нахождения одностороннего пробоя... Есть такая проблема: Как точно уловить где пробита изоляция?, в серьгах или в гарнитуре...и в каком точно месте...в рабочей или контрольной тягах или 1,2 гарнитурах...Тугой метод вроде простукивания просто невозмутим.... Как точно уловить этьот пробой? РЦ у нас на станции: однонитка перем тока 50 ГЦ импульсные.... PNZ добавил 18.08.2010 в 15:03 Дорогие СЦБисты выручайте.....-) Последний раз редактировалось PNZ; 18.08.2010 в 17:03. Причина: Добавлено сообщение
	Цитировать 0

18.08.2010, 17:05	#35 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	А метод вольтметра что не катит??????????
	Цитировать 1

18.08.2010, 18:59	#37 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Зато всегда под рукой
	Цитировать 1

18.08.2010, 19:08	#38 (ссылка)
Rus1359 V.I.P. Регистрация: 28.03.2009 Сообщений: 327 Поблагодарил: 15 раз(а) Поблагодарили 18 раз(а) Фотоальбомы: не добавлял Репутация: 89	а каким тогда методом пользуются сейчас
	Цитировать 0

18.08.2010, 19:19	#40 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	У нас мужики применяют такой прибор .................................................. .......................
	Цитировать 1

18.08.2010, 19:33	#42 (ссылка)
Андрей13 Отважный Регистрация: 24.06.2009 Адрес: квартира №13 Сообщений: 3,088 Поблагодарил: 435 раз(а) Поблагодарили 1399 раз(а) Фотоальбомы: 587 фото Записей в дневнике: 232 Репутация: 172	Тут мало найти какая сторона!Вопрос скорее стоит где? И тут нужно закоротить вторую сторону и взяв индикатор ИРЦ или ИТРЦ и вперед на баррикады замкнувшего контура через пробитую изоляцию. __________________ Книги по СЦБ \| Книги путейцам \| Книги машинистам \| Книги движенцам \| Книги вагонникам \| Книги связистам \| Путеводитель на различные ветки форума
	Цитировать 0
