Тема: Приборы СЦБ.

скобарь74 · 07.01.2015, 18:33

Цитата:

эти резисторы у всех греются.

?

**beatl** · 07.01.2015, 18:43

А я, грешным делом думал, что резистор и должен греться. Причем резистор на 10Вт может рассеивать как раз 10 Вт. Очень удобно пользоваться этим совпадением при расчетах.

Кстати, в УК25/50 есть такой смешной с точки зрения схемотехники параметрический стабилизатор на 18В, где на резисторе падает до 42В. Этот резистор прилично отапливает внутренности корпуса и способствует стабилизации параметров усилителя.

**Adagumer** · 07.01.2015, 19:05

Цитата:

Сообщение от Rafa

что-это там у резисторов так горячо ?

Этот вопрос нужно проектировщикам задать:
--Пошто мощьность резисторов рассчитали некорректно?--

**beatl** · 07.01.2015, 19:35

А эта, без разрешения Москвы можно резисторы заменить на более мощные ? Имхо, 90 градусов для ПЭВ это перебор...

beatl добавил 07.01.2015 в 20:35
http://www.155la3.ru/pev.htm хотя пишуть до 155 это норма.

serжант · 07.01.2015, 23:01

Еще греются магнитные сердечники у контакторов на картинке. У всех без исключения

serжант добавил 08.01.2015 в 00:01
100-130 градусов

**vetal** · 07.01.2015, 23:30

Цитата:

Сообщение от serжант

Еще греются магнитные сердечники у контакторов на картинке. У всех без исключения

Еще добавлю в панели ПР-ЭЦ сильно греются сопротивления на выходе основного и резервного ВУСа, и в УЗА-24/10 тоже были замеченны сопротивления нагретые более 70 градусов.

**СУНДЕТОВ** · 08.01.2015, 07:59

Цитата:

Сообщение от serжант

Еще греются магнитные сердечники

Грения на ПВ-60 КТ 6023 намного избавились регулировкой самого контактора.
Ещё нагрев резисторов R5,R6 и R11 на БУТе ППВ-1, МЛТ-2 заменили R5,R6 100 ом одним ПЭ-10 около 60 ом.R11 на больше сопротивление.

**APCnik** · 08.01.2015, 10:27

Цитата:

Сообщение от serжант

Еще греются магнитные сердечники у контакторов на картинке. У всех без исключения

serжант добавил 08.01.2015 в 00:01
100-130 градусов

Регулировать воздушный зазор не пробовали?

**Rafa** · 08.01.2015, 13:11

Цитата:

Сообщение от serжант

Еще греются магнитные сердечники у контакторов на картинке. У всех без исключения

так-же магнитопроводы трансформаторов. особенно ржавых

Rafa добавил 08.01.2015 в 14:11

Цитата:

Сообщение от Adagumer

Этот вопрос нужно проектировщикам задать:
--Пошто мощьность резисторов рассчитали некорректно?--

наверное что-то не учли при расчете. транзистоы которые включают реле тоже как-будто в преисподне.

толи не полностью открыты - толи обмотка реле сильно низкоомная.

serжант · 08.01.2015, 15:30

Цитата:

Сообщение от APCnik

Регулировать воздушный зазор не пробовали?

Пробовали регулировать (плотнее прижать магнитопровод), после переключения фидеров снова греются. Старые, есть люфты - не плотное прижатие. Менять нужно, а это проблема

serжант добавил 08.01.2015 в 16:30
Тема - приборы сцб! У меня 2 тепловизора флюк и testo. Второй удобнее. Можно создавать папки на флешке и при съемке сохранять в них. У флюка удобнее программа для просмотра файлов, а именно - увеличение, автоматическое наложение термограмм на фото и еще ряд мелочей

**СУНДЕТОВ** · 09.01.2015, 07:30

Цитата:

Сообщение от serжант

У меня 2 тепловизора флюк

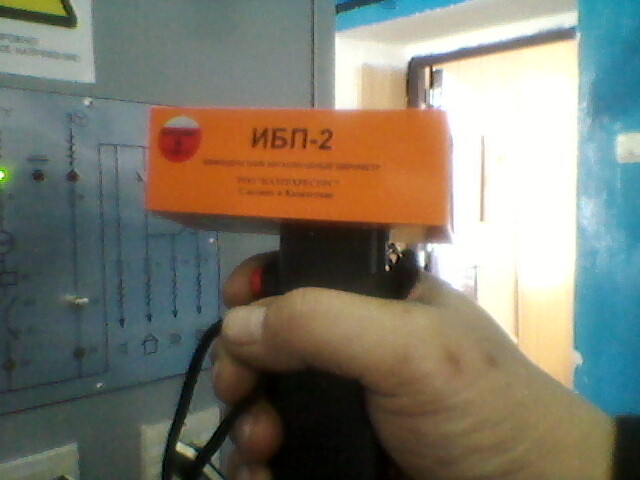

У нас всем выдали это- Пирометр.

**Adagumer** · 09.01.2015, 08:38

Цитата:

Сообщение от СУНДЕТОВ

всем выдали это

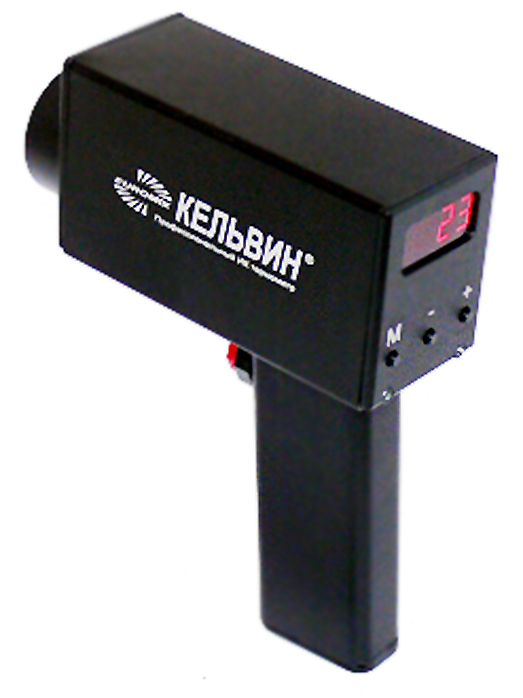

На наш "Кельвин" похож.

[IMG][/IMG]

Михаил Владимирович · 09.01.2015, 09:02

Лучше заменить контактор

serжант · 09.01.2015, 09:06

Цитата:

Сообщение от Михаил Владимирович

Лучше заменить контактор

На такой же? Или другого типа? Может аналоги есть современней? Без изменения принципиальных схем.

**СУНДЕТОВ** · 09.01.2015, 13:46

Цитата:

Сообщение от Adagumer

На наш "Кельвин" похож.

Возможно " кишки" одного и того же источника.

07.01.2015, 18:43	#152 (ссылка)
beatl Super V.I.P. Регистрация: 26.09.2010 Возраст: 46 Сообщений: 4,305 Поблагодарил: 199 раз(а) Поблагодарили 682 раз(а) Фотоальбомы: 13 фото Репутация: 945	А я, грешным делом думал, что резистор и должен греться. Причем резистор на 10Вт может рассеивать как раз 10 Вт. Очень удобно пользоваться этим совпадением при расчетах. Кстати, в УК25/50 есть такой смешной с точки зрения схемотехники параметрический стабилизатор на 18В, где на резисторе падает до 42В. Этот резистор прилично отапливает внутренности корпуса и способствует стабилизации параметров усилителя. Последний раз редактировалось beatl; 07.01.2015 в 18:50.
	Цитировать 0

07.01.2015, 19:35	#154 (ссылка)
beatl Super V.I.P. Регистрация: 26.09.2010 Возраст: 46 Сообщений: 4,305 Поблагодарил: 199 раз(а) Поблагодарили 682 раз(а) Фотоальбомы: 13 фото Репутация: 945	А эта, без разрешения Москвы можно резисторы заменить на более мощные ? Имхо, 90 градусов для ПЭВ это перебор... beatl добавил 07.01.2015 в 20:35 http://www.155la3.ru/pev.htm хотя пишуть до 155 это норма. Последний раз редактировалось beatl; 07.01.2015 в 19:35. Причина: Добавлено сообщение
	Цитировать 0

07.01.2015, 23:01	#155 (ссылка)
serжант Кандидат в V.I.P. Регистрация: 19.10.2011 Возраст: 39 Сообщений: 42 Поблагодарил: 4 раз(а) Поблагодарили 3 раз(а) Фотоальбомы: не добавлял Репутация: 0	Тема: Приборы СЦБ. Еще греются магнитные сердечники у контакторов на картинке. У всех без исключения serжант добавил 08.01.2015 в 00:01 100-130 градусов Последний раз редактировалось serжант; 07.01.2015 в 23:01. Причина: Добавлено сообщение
	Цитировать 0

09.01.2015, 09:02	#163 (ссылка)
Михаил Владимирович Кандидат в V.I.P. Регистрация: 19.04.2011 Сообщений: 104 Поблагодарил: 14 раз(а) Поблагодарили 8 раз(а) Фотоальбомы: не добавлял Репутация: 0	Лучше заменить контактор
	Цитировать 3
