Тема: Чем заменить диод Д226Б

leonead · 12.07.2016, 16:53

В АБ посоянного тока в дешифраорной ячейке грозой пробивает один из 2-х диодов. Вопрос каким ипом его можно заменить?

leonead добавил 12.07.2016 в 16:54
http://morepic.ru/?v=11111_9767_2729.png

**Николай Николаевич** · 12.07.2016, 17:00

Цитата:

Сообщение от leonead

В АБ постоянного тока в дешифраторной ячейке грозой пробивает один из 2-х диодов. Вопрос каким типом его можно заменить?

А зачем?
Замените ЭТИ диоды - будет пробивать какой-то другой элемент...
Проанализируйте лучше схему заземления...

Deutsch · 12.07.2016, 17:51

Цитата:

Сообщение от Николай Николаевич

А зачем?
Замените ЭТИ диоды - будет пробивать какой-то другой элемент...
Проанализируйте лучше схему заземления...

Не заземления, а защиты от перенапряжений.

**Николай Николаевич** · 12.07.2016, 18:06

Цитата:

Сообщение от Deutsch

Не заземления, а защиты от перенапряжений.

Да нет, именно заземления!
Думаю, что перенапряжение "прилетают" именно по цепи "заземления"...

**APCnik** · 12.07.2016, 22:37

Диоды тоже имеет свойство стареть. Скорей всего пробой диодов совпал с грозой. У нас в аппаратуре в свое время участились случаи пробоя диодов типа Д226Б. Интересно, промышленность их еще выпускает? Или они уже сняты с производства. Провели модернизацию и заменили их на IN4007. Уже в течение длительного срока нет ни единого случая выхода из строя этих диодов.
Посмотрел схему, у нас диоды также стоят для искрогашения контактов. От пробоя пришлось их защитить не варистором, а кондером МБМ 0,5 ...1,0 мкФ.

**ШНС КРП** · 13.07.2016, 07:02

Цитата:

Интересно, промышленность их еще выпускает?

Думаю, не выпускают. Мы заменяем на КД243Ж(Е) в основном.

**СУНДЕТОВ** · 13.07.2016, 07:58

Цитата:

Сообщение от APCnik

Провели модернизацию и заменили их на IN4007.

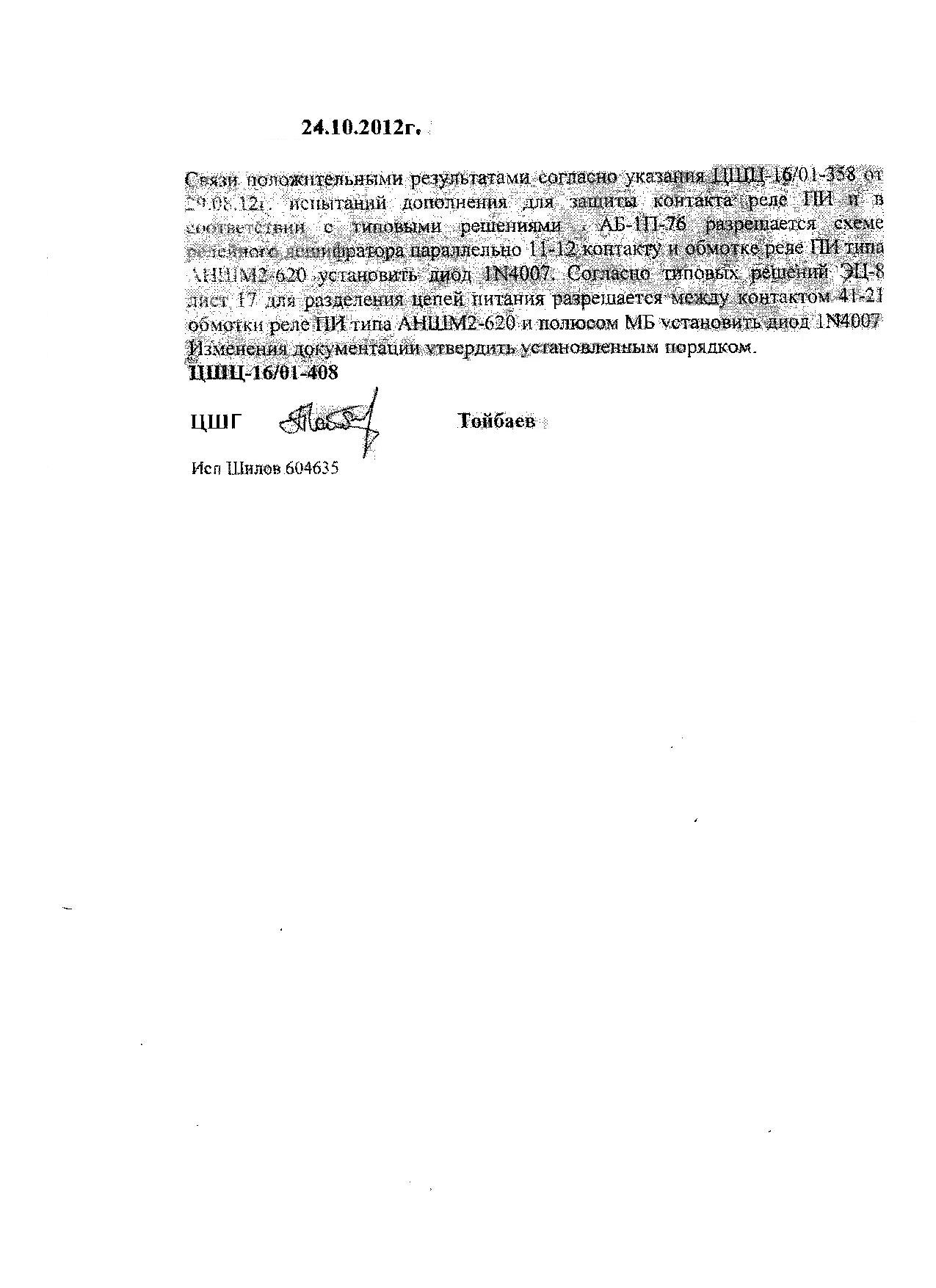

Вот указание.

**Deer** · 13.07.2016, 09:50

Цитата:

Сообщение от APCnik

Или они уже сняты с производства. Провели модернизацию и заменили их на IN4007.

Можно поинтересоваться, именно IN4007, или всё же 1N4007?

**СУНДЕТОВ** · 13.07.2016, 10:02

1N4007 рассчитан на самое большое напряжение -1000в и ток 1.0 А.
http://hardelectronics.ru/1n4007.html

leonead · 13.07.2016, 13:53

Цитата:

А зачем?
Замените ЭТИ диоды - будет пробивать какой-то другой элемент...
Проанализируйте лучше схему заземления...

Стоит УЗИП Хакелеский, земля в норме. Может кто салкивался, по парамерам другие диоды выбирали.

leonead добавил 13.07.2016 в 13:53

Цитата:

Вот указание.

Спасибо будем пробывать

**Николай Николаевич** · 13.07.2016, 14:06

Цитата:

Сообщение от leonead

Стоит УЗИП Хакелеский, земля в норме.

Вот поэтому и пробивает...

leonead · 13.07.2016, 14:21

Цитата:

Вот поэтому и пробивает...

стоят 2-ой год, но серьезно пробиваь начало в этом году. А чем хакели не приглянулись Николай Николаевич

**Николай Николаевич** · 13.07.2016, 14:30

Цитата:

Сообщение от leonead

стоят 2-ой год, но серьезно пробиваь начало в этом году. А чем хакели не приглянулись Николай Николаевич

Я к Хакелям никаких претензий не имею!
Я подозреваю, что грозовые поражения провоцирует неудачная схема заземления...

leonead · 13.07.2016, 15:21

Цитата:

Сообщение от Николай Николаевич

Я к Хакелям никаких претензий не имею!
Я подозреваю, что грозовые поражения провоцирует неудачная схема заземления...

Вполне возможно, у нас раньше как-то на это внимания не уделяли, да и при установке УЗИПов не пересматривают скорее всего

Deutsch · 13.07.2016, 15:34

Цитата:

Сообщение от leonead

Стоит УЗИП Хакелеский, земля в норме.

Цитата:

Сообщение от Николай Николаевич

Вот поэтому и пробивает...

Цитата:

Сообщение от Николай Николаевич

Я к Хакелям никаких претензий не имею!
Я подозреваю, что грозовые поражения провоцирует неудачная схема заземления...

Классный диалог получился

.

leonead, дабы "развеять мрак сомнений", если Вас не затруднит, приведите схему заземления с/у.
