**ШНС КРП** · 13.07.2016, 21:30

Цитата:

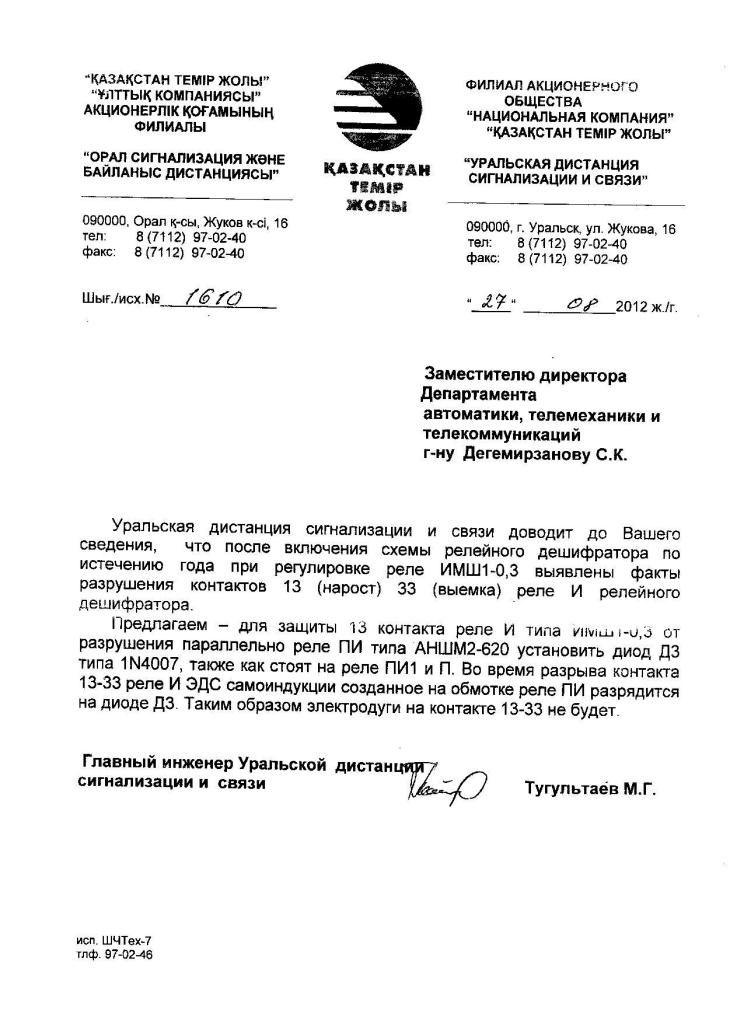

Вот указание.

Это указание КТЖ, я так думаю. Хотя этот диод нормальный, не спорю.

ШНС КРП добавил 13.07.2016 в 21:30
У нас такие же диоды, и такие же варисторы. Но горят не диоды, а контакты ИМШ1-0,3.
http://scbist.com/avtomaticheskie-i-...tml#post291982

leonead · 14.07.2016, 09:30

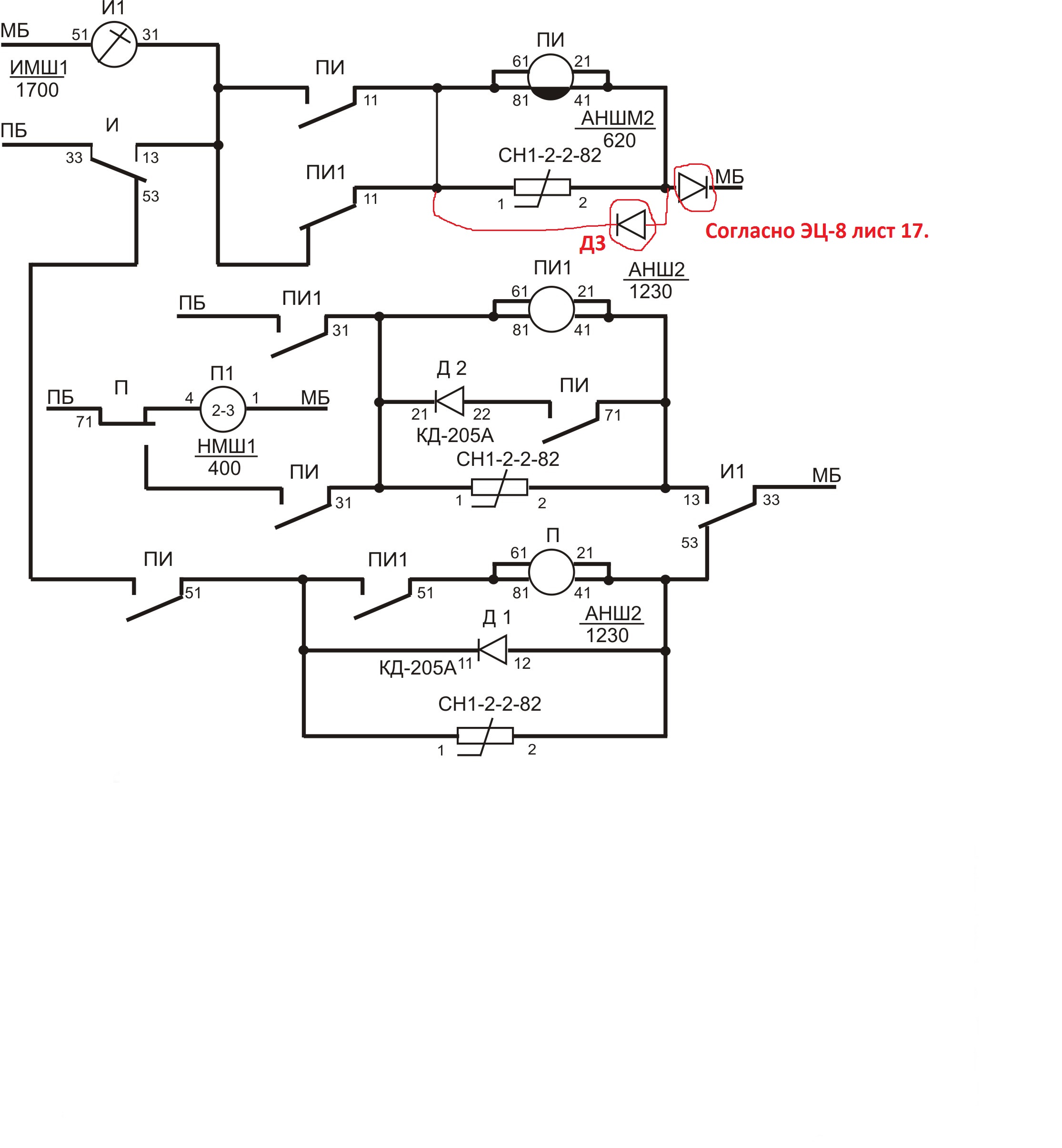

вот схема сигнальной установки
http://scbist.com/scb/uploaded/26576_1468473686.dwg

leonead добавил 14.07.2016 в 09:30

Цитата:

leonead, НН хочет спросить, есть ли индивидуальный заземлитель РШ.

НЕ индивидуального заземлителя на РШ нет

**Николай Николаевич** · 14.07.2016, 09:44

Цитата:

Сообщение от leonead

вот схема сигнальной установки
http://scbist.com/scb/uploaded/26576_1468473686.dwg

leonead добавил 14.07.2016 в 09:30

НЕ индивидуального заземлителя на РШ нет

Спасибо, схему посмотрю, молодость вспомню...
Еще и надо как-то суметь её открыть - автокада у меня нет.
А в другом формате - схемы нет?

А индивидуальное заземление - есть?
Есть вообще понимание - КУДА заземлена Ваша с/у?

**СУНДЕТОВ** · 14.07.2016, 10:16

Цитата:

Сообщение от ШНС КРП

Это указание КТЖ, я так думаю. Хотя этот диод нормальный, не спорю.

ШНС КРП добавил 13.07.2016 в 21:30
У нас такие же диоды, и такие же варисторы. Но горят не диоды, а контакты ИМШ1-0,3.
http://scbist.com/avtomaticheskie-i-...tml#post291982

Согласно вашего замечания!

А при пробое диодов, от КЗ между ПБ-МБ горят на ИМШ контакты и монтаж.
А неплохо было бы включит резистор ПЭ 25-15 ом или 27 ом на ПБ или МБ.

leonead · 14.07.2016, 11:04

Цитата:

А индивидуальное заземление - есть?
Есть вообще понимание - КУДА заземлена Ваша с/у?

Понимание есть. Заземнление сделано просто: 1 ЗУ на рассоянии 3-5м от шкафа, от него проволокой 4 или 5 мм к РШ и ящику УЗИП(он навешивается на шкаф). Светофоры не заземлены, то есть индивидуального ЗУ на шкаф НЕТ.

leonead добавил 14.07.2016 в 11:04

Цитата:

А в другом формате - схемы нет?

картинкой не читаемо, вот визио
http://scbist.com/scb/uploaded/26576_1468479798.vsd

**Александр** · 14.07.2016, 11:54

Цитата:

Сообщение от leonead

Светофоры не заземлены, то есть индивидуального ЗУ на шкаф НЕТ.

Посмотрите внимательно на монтаж светофора.
Наверняка найдёте место пробоя изоляции монтажа.
У Вас молния гуляет по цепи батареи.

leonead · 14.07.2016, 12:15

Цитата:

Посмотрите внимательно на монтаж светофора.
Наверняка найдёте место пробоя изоляции монтажа.
У Вас молния гуляет по цепи батареи.

Вполне возможно, но диоды, защиту на ГКШ(DTNVR) пробивает на всем участке (~100км) Не думаю что на всех светофорах с монтажем проблемы. Попробуем по совеу студентова закупить и поменять диоды, ну а по вашей рекомендации последние выбитые попрошу механиков монтаж проверить

**Николай Николаевич** · 14.07.2016, 13:51

Цитата:

Сообщение от leonead

Вполне возможно, но диоды, защиту на ГКШ(DTNVR) пробивает на всем участке (~100км) Не думаю что на всех светофорах с монтажем проблемы. Попробуем по совеу студентова закупить и поменять диоды, ну а по вашей рекомендации последние выбитые попрошу механиков монтаж проверить

Попробуйте отключить "землю" от всех устройств защиты, оставив её только на корпусе РШ и ящика с УЗИП - и сразу всё закончится...

leonead · 14.07.2016, 14:13

Цитата:

Попробуйте отключить "землю" от всех устройств защиты, оставив её только на корпусе РШ и ящика с УЗИП - и сразу всё закончится...

Николай Николаевич я бы с радостью, думаете через защиу пробивает? или наводящим по проводам проходит?

Deutsch · 14.07.2016, 14:41

Цитата:

Сообщение от Николай Николаевич

Попробуйте отключить "землю" от всех устройств защиты, оставив её только на корпусе РШ и ящика с УЗИП - и сразу всё закончится...

А куда по вашему мнению "рассосется" энергия перенапряжения?

**Николай Николаевич** · 14.07.2016, 14:55

Цитата:

Сообщение от leonead

Николай Николаевич я бы с радостью, думаете через защиу пробивает? или наводящим по проводам проходит?

Вы ( и не только Вы, к сожалению) совершенно напрасно думаете, что перенапряжение распространяется от проводов питания через разрядники УЗИПа на Ваше ЗУ...
На самом деле - путь протекания тока, создаваемого грозовым перенапряжением - прямо противоположный. Перенапряжение "начинается" в рельсах (как при прямом попадании, так и индуцированное вследствие большой протяженности рельсовой линии), попадает на Ваше ЗУ (поскольку оно расположено недалеко от рельсов), пробивает разрядники УЗИПа, "попутно" поражает различные элементы аппаратуры СЦБ, и затем "уходит" через емкостные цепи утечки на землю кабеля от РШ до КЯ и на высоковольтное и низковольтное заземления силовых опор ВЛ а/б и ВЛ ПЭ... К сожалению, мы сами провоцируем этот процесс, неправильно располагая устройства защиты...
Поэтому - Ваши ящики УЗИП нужно вешать не на РШ, а располагать рядом с КЯ и ТАМ ЖЕ заземлять!!! Как сказал один из очень уважаемых коллег-СЦБистов здесь, на форуме - "охрана должна стоять на входе"!
Тогда УЗИП будет по прежнему выполнять свою прямую функцию, но не будет провоцировать попадание перенапряжений в РШ...

Николай Николаевич добавил 14.07.2016 в 14:55

Цитата:

Сообщение от Deutsch

А куда по вашему мнению "рассосется" энергия перенапряжения?

Выше - ответил...

**APCnik** · 14.07.2016, 15:02

Николай Николаевич, насчет диодов я оказался прав. Согласно официальной бумаги, они выполняют функцию искрогашения.

Deutsch · 14.07.2016, 15:06

Цитата:

Перенапряжение "начинается" в рельсах (как при прямом попадании, так и индуцированное вследствие большой протяженности рельсовой линии), попадает на Ваше ЗУ (поскольку оно расположено недалеко от рельсов),

Наверное, перенапряжение из РЛ попадает в цепи питания через монтаж, а не через корпус ЗУ.

**Николай Николаевич** · 14.07.2016, 15:08

Цитата:

Сообщение от APCnik

Николай Николаевич, насчет диодов я оказался прав. Согласно официальной бумаги, они выполняют функцию искрогашения.

Не спорю, ибо смысл рассуждений о защите от перенапряжений от этого не меняется.
Если не секрет, что Вы подразумеваете под "официальной бумагой"?

Николай Николаевич добавил 14.07.2016 в 15:09

Цитата:

Сообщение от Deutsch

Наверное, перенапряжение из РЛ попадает в цепи питания через монтаж, а не через корпус ЗУ.

Нет, именно через ЗУ, и исключительно через разрядники в направлении "против шерсти"!

**APCnik** · 14.07.2016, 15:14

Она выложена в посте #34 от уважаемого Сундетова. Насчет попадания перенапряжений через разрядники я также полностью с Вами согласен.
