APTEM

спасибо, Вы мне очень помогли

Александр 75

чья бы корова мычала ....

Витос

Я как-то считал. Давно. А на Юности детской жд наугад паял.

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

СЭМ

Артем, а зачем вам делать расчеты, в схеме же уже указаны нормы, только брать и подгонять методом подбора емкостей. Честно говоря, первый раз увидел такую схему, выполненную как раз для подбора емкостей, манипулируй микрофарадами и добивайся до секунды. Кстати, кто может объяснить, кем разрешено такое построение схем с конденсаторными блоками, что можно подбирать емкости, в каких еще схемах разрешено такое? Почему спрашиваю? Вот например замедление на повторителях путевых реле участков приближения переездов, -расчеты сделаны,столько - то секунд, столько то мкф, когда делал монтаж и включал, пришлось на многих переездах либо добиваться нормы меняя КБМШ, либо вообще отпаивать на блоке 200 а то и 500 мкф. А это уже отпаянный провод, вопросы от РБШ. А на на схеме Артема все очень просто и удобно. Так у меня вопрос, кем узаконено такое построение схемы?

ШВП

Наверно не более времени чем встречный поезд доедет до ложно занятого участка.

APTEM

Знать бы как рассчитывалась табличка в АПС-04, а для других реле я думаю по той же методике рассчитать можно.
Ну не опытным же путем получали тут таблицу...

СУНДЕТОВ

Посмотри лист 67- там формула. И причем тут схема РЦ и переездная сигнализация. На листе 65 ясно написано : схемы переездной сигнализаций. И таблица на листе 75 можно использовать для всех АПС независимо от РЦ.
У нас на кодовой АБ (не ТРЦ) то же реле НМШ2-12000.

Да и альбом для перегонов с АБ , не только ТРЦ.

APTEM

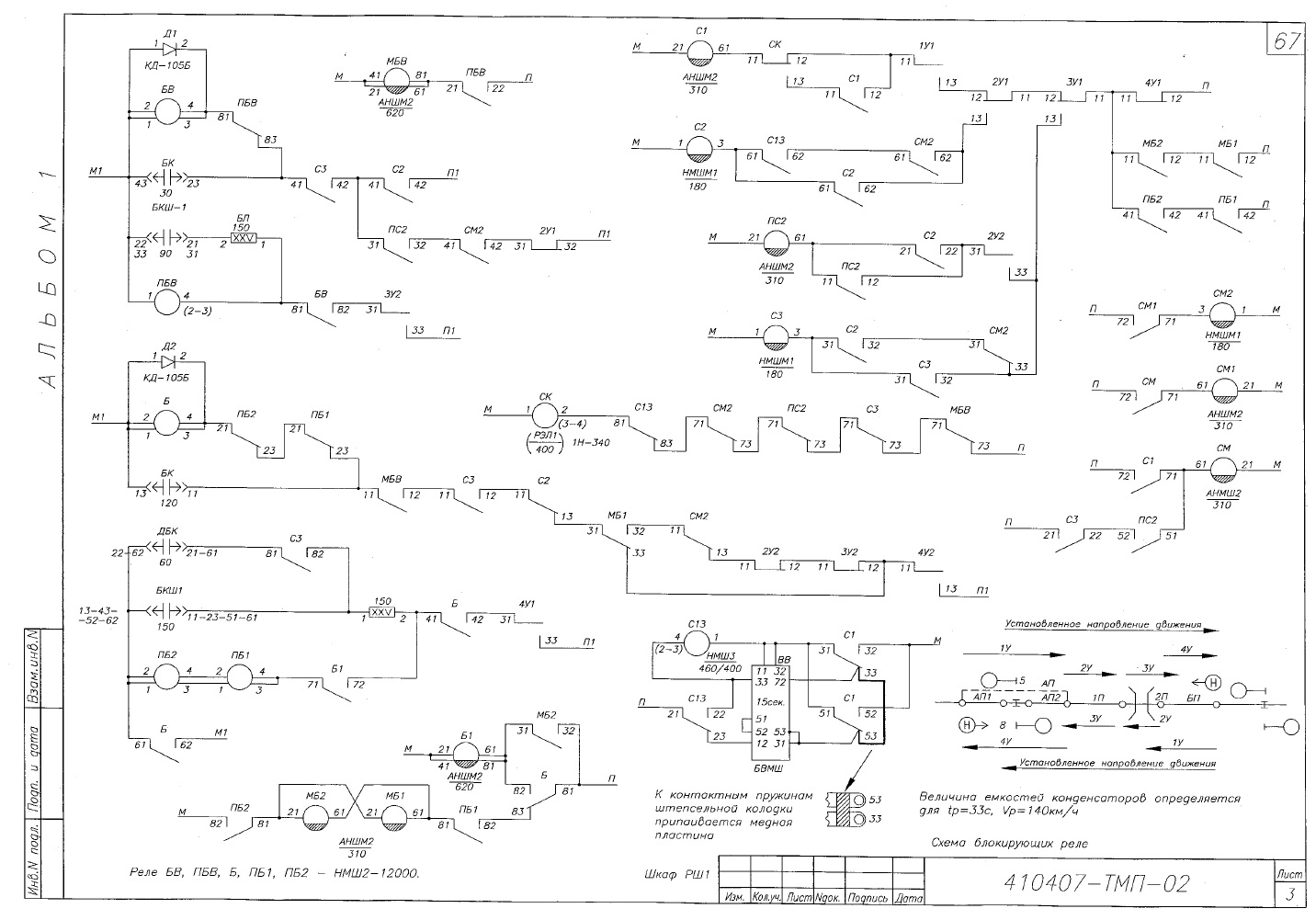

Где? Вот АПС-04 лист 67:

Кусок схемы один и тот же.

Везде где встречается эта схема я видел таблицу с ёмкостями, но для реле НМШ2-12000.

Врядли таблицу получили опытным путем. И врядли это решается одной формулой. Сорее рисуется что-то типа диаграмм временных пульс пары...

СУНДЕТОВ

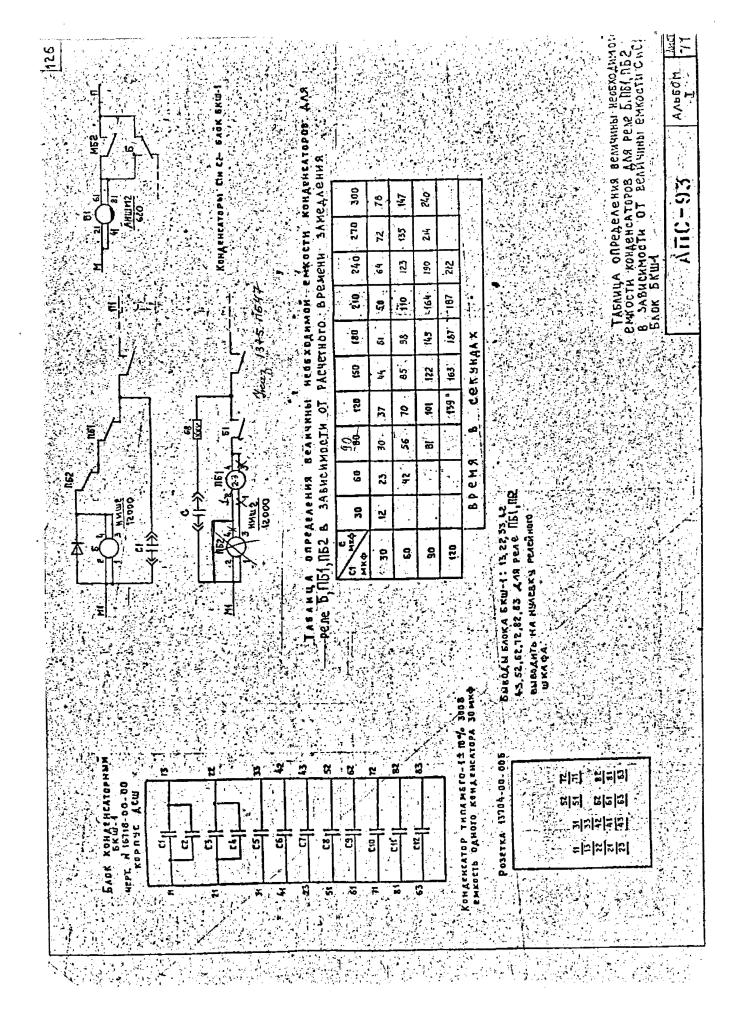

Это ? АПС-93.

APTEM

Это. Вопрос в том, как эту табличку считали.

Александр 75

Нашел указание 1247/1407 от 26.10.98

Александр

Так это исправление ошибки в АПС-93.
Для АПС-93 проще пользоваться таблицами АПС-04.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

APTEM

эти исправления понятны... как получены значения в таблице?

APCnik

Значения в таблице получены скорее всего расчётным путем, т.к. они приведены для конкретных схем. Если не лень, то их можно пересчитать используя формулу, которую я привел выше.
Обычно при расчётах замедлений реле в схемах я пользуюсь ей. Несоответствие может быть вызвано только несоответствием фактической емкостью конденсатора заложенной на заводе-изготовителе. Поэтому емкости нужно проверять.
