№ 1247/1817 - Дополнение к указанию 1247/1814 «О включении повторителей в схеме реле ЧРУ»

18 июня 2013

1. В связи с поступающими запросами с дорог о включении повторителей в схеме реле ЧРУ (НРУ), если их число превышает одно реле, институт разъясняет, что при включении повторителя ЧРУ (НРУ) следует стремиться, чтобы число дополнительных реле не превышало одно ЧРУ1 (НРУ1) и тогда их следует включать по указанию 1247/1814.

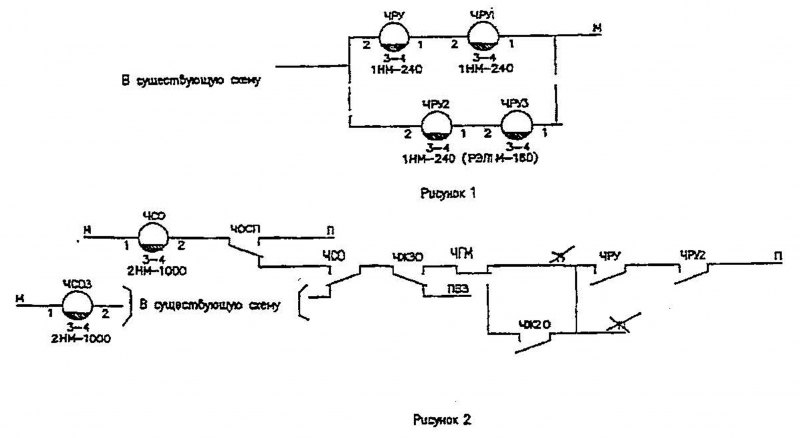

Однако, в тех случаях, когда число повторителей реле ЧРУ (НРУ) превышает одно реле ЧРУ2(НРУ2),ЧРУЗ(НРУЗ) и т.д., тогда в действующих устройствах их следует включать параллельно - рисунок

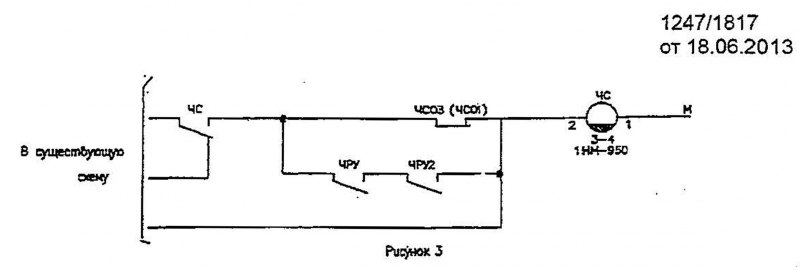

1 и проверять в схеме включения реле ЧСО (НСО) - рисунок 2 и реле ЧС (НС) - рисунок 3.


Схема приведена для ТМП МРЦН-10 альбома 3, а для альбомов ЭЦ-12-90, ЭЦ-12-2000, ЭЦ-12-2003 тип реле ЧС (НС) - 1Н-1350.

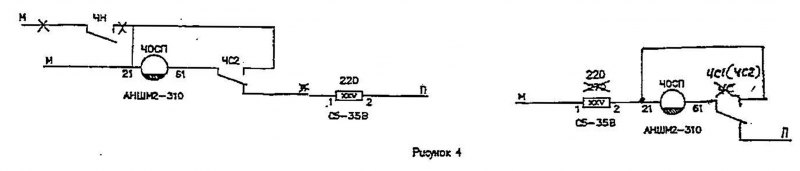

Кроме того для ЭЦ, выполненных по альбомам ЭЦ-12-90, ЭЦ-12-2000, ЭЦ-12-2003, в этом случае надо изменить схему включения и тип реле ЧОСЩНОСП) на АНШМ2-310, а для ТМП МРЦН-10 альбом 3 включать реле ЧОСЩНОСП) через контакт ЧС1 (НС1) , ЧС2 (НС2) повторителя основного сигнального реле - рисунок 4


В тех случаях, когда повторители реле ЧРУ(НРУ), ЧРУ1 (НРУ1) и другие включены в действующих устройствах по отдельной схеме или параллельно основному реле , то чтобы не заменять тип реле и не менять тип штепсельной розетки, разрешается сохранять существующую схему включения основного реле и его повторителей, но при этом проверить срабатывание этих реле в схеме реле ЧСО (НСО) - рисунок 2 и реле ЧС (НС) - рисунок 3.

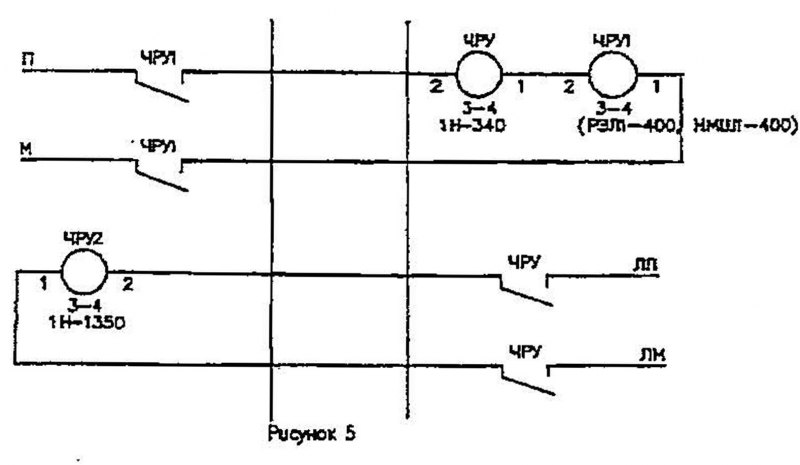

2. В случае, если повторитель (повторители) реле ЧРУ (НРУ) включены в другом модуле (здании), то следует из другого модуля включить реле повторитель ЧРУ2(НРУ2) - рисунок 5 и проверить его в схеме включения реле ЧСО (НСО) - рисунок 2, ЧС (НС) - рисунок 3.

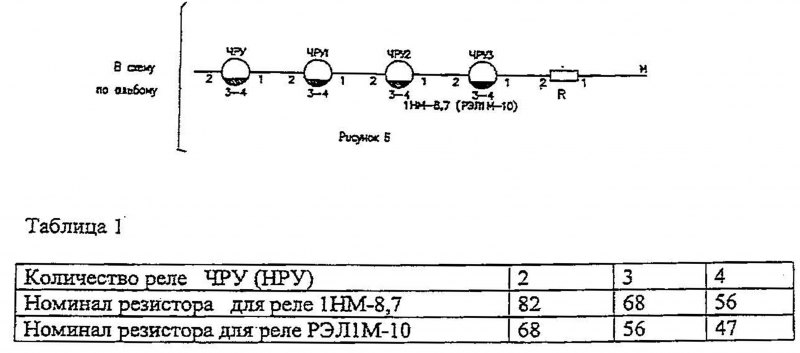

3. При новом проектировании институт рекомендует включать низкоомные повторители ЧРУ (HPУ) последовательно с резистором С5-35В мощностью не менее 10Вт (рисунок 6) . Номиналы сопротивлений для различного количества повторителей реле ЧРУ (HP У) приведены в таблице 1,


В случае, если повторитель (повторители) реле ЧРУ (НРУ) включены в другом модуле (здании), то следует повторители включать по рисунку 5 и проверять в схеме включения реле ЧСО (НСО) -рисунок 2 и реле ЧС (НС) - рисунок 3.
Указание утверждено Управлением автоматики и телемеханики ЦДИ филиала ОАО «РЖД» письмом ХгЦШТех- 12/87 от 03.06.2013г.
