ШНС КРП

Добрый вечер! После установки БВ-Р вместо БВ через какое-то время замечено, что индикация 1 или 2 канала или обоих каналов отсутствует. Вскрыли парочку БВ-Р, в обоих выход из строя резисторов 22 кОм, 5 Вт, которые стоят после моста как раз в цепи светодиода. Что за ерунда? У кого-нибудь было такое? Замучаешься резисторы покупать, если они будут раз в год гореть везде. Такая ситуация во многих местах, просто не везде еще обратно поменяли на БВ, но наверное везде одна и та же причина -резистор.

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Alex_Mn

я как-то сталкивался с неисправностями резисторов, и тоже в устройствах СЦБ. в пульту светодиоды и там резисторы омные не помню сколько ом, по мощности 0.25 вт, так вот он не потемнел не обуглился соотвественно через него ток не был сильно большим, резистор ушел в обрыв. это брак заводской.
ради лубопытства глянул в схему устройства БВ-Р. резистор 5 вт мощности, питает светодиод который для свечения нужно 0.01 ампер. смею предположить что резистор мощностью 5 вт сжечь током в 10mA врятли получится. поэтому говорить что резистор сгорел не корректно. предполагаю что заводской брак и резистор ушел в обрыв. и возможно вся партия такая.

Александр

При максимально допустимом напряжении для БВ 220 вольт на резисторе будет мощность 2,2 ватта: 220*220/22000=2,2.
Так что получается каКчество резюка.

Экономия+тендер=контрафакт или неликвид

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

ШНС КРП

Ну да, резисторы в обрыве.Но партии БВ-Р разные. Которые 2019 года вскрыли, а есть ещё 2023 года, ещё на гарантии, надо уведомление писать на завод.И ещё несколько не заменили БВ- Р, ещё стоят в эксплуатации

ШНС КРП добавил 13.02.2025 в 08:30
http://morepic.ru/?v=img20250204wa0002_2502_6903.jpg

А это сам резистор

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Александр

Так для высокоомного цемента обрыв - это нормальное состояние.
Низкоомные 1/2 мощности нормально держат, высокоомные лучше использовать только в таких схемах:
[IMG][/IMG]

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Alex_Mn

не поможет. для ограничения тока существуют много решений, одно из решений это поставить резистор в котором будет тратится энергия для разогрева резистора чтобы ограничить ток протекания через светодиод. этот метод прост, но недостаток нагрев резистора. представим индикация наличия напряжения ~220в. указывает светодиод. ставим мост и чтобы получить для свечения 2 вольта на диоде, гасим на резисторе все 218 вольт. это настолько плохой признак плохого тона в схемотехники. а теперь представь индикация светодиод свечение которого сигнализирует о наличии питания ~220 вольт, и эта индикация горит при 220 также при 110 также будет гореть и при 30 вольтах ну не так ярко но будет указывать о наличии питания. что собственно утрачивает саму суть индикации.
более грамотней было бы поставить стабилизатор тока. элементов чуть больше (затраты на элементы не более чем один 5 ватный резистор) получим фактически ничего не греется следовательно надежней.
но увы, в ржд кроме лома и лопаты не используются, то ли из за незнания то ли из за религиозных соображений.

Adagumer

Надёжность у стабилизаторов несколько ниже чем у обычного резистора!

Alex_Mn

Adagumer,
чем мерил?
озвученный факт.
как правило десяток элементов которые эксплуатируются в очень щадящем режиме, надежней чем один по полной, в извращенной схеме.

а это уже закономерность.

Александр

Неужели?
Транзисторы защищать надобно, подходящий варистор будет стоить несколько тыщ.
Мощность на транзисторе около ватта при 5мА, да на +60 градусах. Без радиатора и ТО-220 не потянет

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Alex_Mn

наиболее типичные стабилизаторы тока

допустим рис.1
стабилитрон стабилизирует напряжения базы относительно минуса (корпуса).
R1 задаем ток эмитера I= (U"стабилитрона"-0.6)/R1
Iэ = Ik + Iб. ток базы весьма мал, поэтому получаем Ik=Iэ.
единственное нужно транзистор более высоковольтный Ukэ более 300 вольт.

Alex_Mn добавил 13.02.2025 в 18:21
а прикинь если добавить еще несколько элементов и будет указывать напряжение в норме или не в норме.

Александр

А вот и неправильная цифра насчёт 300 В.
Даже 700 вольтовые гарантированно вышибет. В том числе при чисто активной нагрузке и максимальном напряжении цепи, допустим, вольт 100 АС. Есть подводные камешки, мордой по столу меня за них повозили.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Alex_Mn

честно сказать я не понял твоей мысли. 300 это прям совсем минимум. для надежности нужно хотябы 500 вольт.
~220 v выпрямить через мост получим 220*1.414=311 вольт это пиковые значения.
и ничего грется не будет. (это прям совсем схема примитивна)

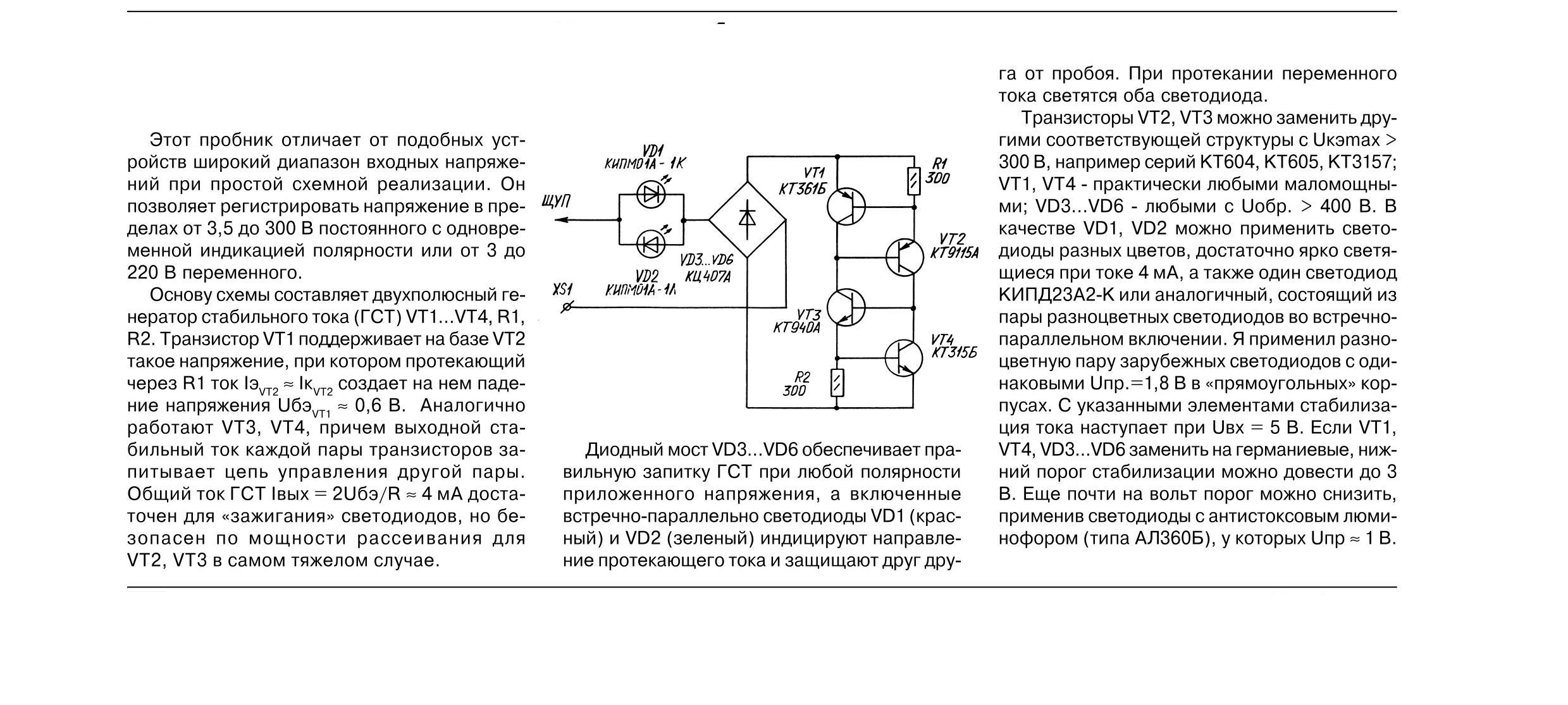

владимир владимирович3

а вот такой генератор тока не лучше?

Александр

Поверь, но 700 точно мало. Скорее всего вышибет и 800.
Двух транзисторов хватило бы.
Но ненадолго, как и четырёх.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Alex_Mn

нее не верю, доказательств нема.
вон владимир владимирович3 тоже привел индикатор. и там тоже написано транзисторы Ukэ более 300 вольт.
