Тема: Как вычертить внешний вид пульта БМРЦ???

Юленька Савченко · 22.02.2012, 23:11

Здравствуйте!!!
Помогите пожалуйста. Задание такого, что нужно вычертить вид пульта -манипулятора БМРЦ для горловины станции ( данной в задании). Неделю сижу, смотрю в книгу и вижу..... Описание в книги Казакова вроде есть, но мне все равно не понятно до конца, как это собрать в кучу... фото все не четки которые нахожу в инете... Хоть подробное описание найти построение пульта по схемам, назначение кнопок, порядок работы при установке вариантного маршрута и тд... Сложно как то понять, когда в глаза не видел этот пульт и действие работы на нем... Помогите инфой и чем сможете, очень сильно хочется понять как и что...Да и нужно понять, скоро сессия(((
Спасибо заранее.

**tiksi** · 22.02.2012, 23:24

Задание в студию.

Юленька Савченко · 22.02.2012, 23:45

Цитата:

Сообщение от tiksi

Задание в студию.

Для горловины станции, на которой я расставила светофоры, вычертить внешний вид пульта -манипулятора БМРЦ, указать назначение кнопок, порядок работы на пульт-манипуляторе при установке маршрутов отправления. Привести конкретные примеры. вот фото

Torquato Tasso · 22.02.2012, 23:58

В принципе.....в принципе....в принципе должно получиться нечто подобное

**Суховерша Алексей** · 22.02.2012, 23:58

Эту контрольную делал tiksi
[IMG][/IMG]

**micush** · 23.02.2012, 05:06

Цитата:

В принципе.....в принципе....в принципе должно получиться нечто подобное

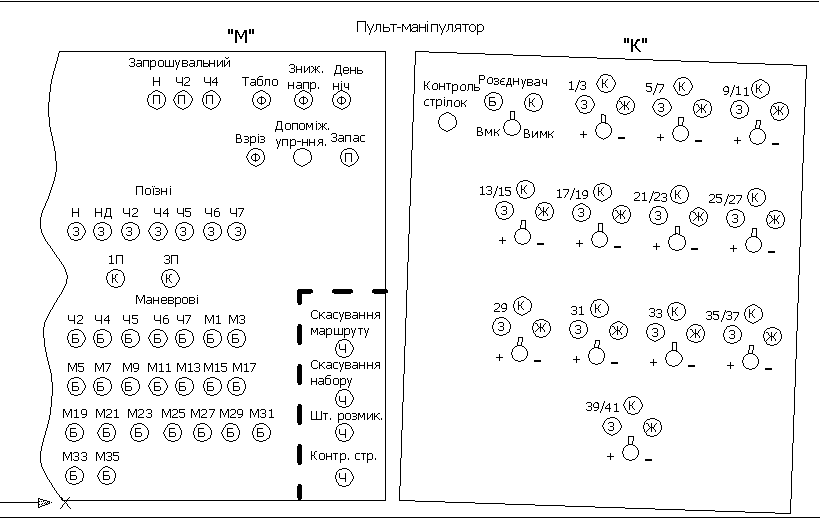

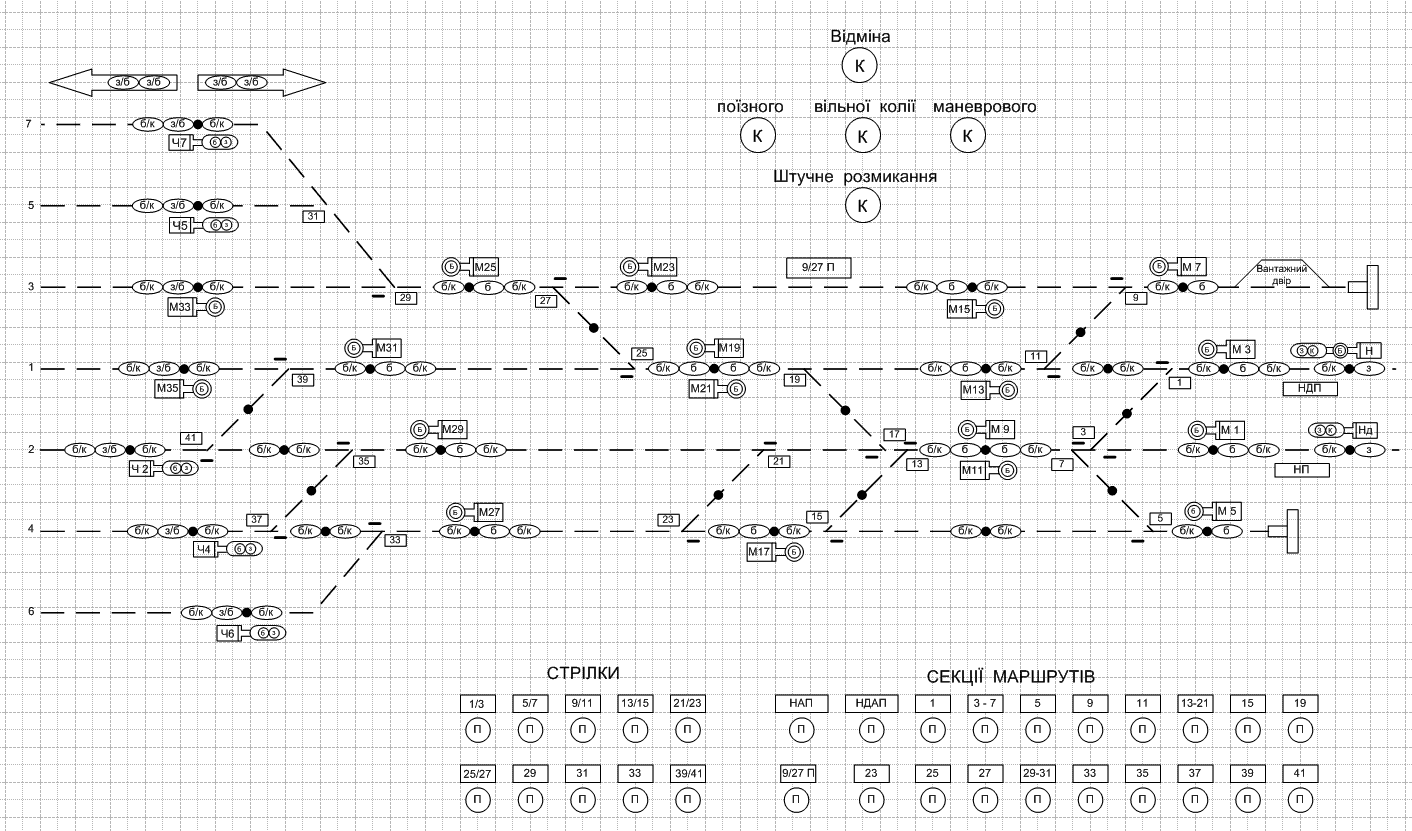

Почти оно. Пульт БМРЦ обычно состоит из двух частей. Это выносное табло. Только еще надо добавить лампочки установки маршрута (стрелочки с Зел и Бел лампами), отмены, искусственного размыкания, и зеленую ячейку у каждого светофора для маршрутного набора. На выносном табло необходимо нарисовать кнопки искусственного размыкания всех секций и вспомогательного контроля всех стрелок. А стрелочные рукоятки перенести на второй рисунок - пульт-манипулятор вместе с кнопками маршрутного набора. Вот примеры, правда на украинском языке. пульт-манипулятор выносное табло

Цитата:

Сложно как то понять, когда в глаза не видел этот пульт и действие работы на нем...

А для этого, Юленька, люди и идут учиться, что бы знать и уметь то, чего вчера не знали и не умели. А освоить пульт вам помогут следующие программы trendsp_odessa_diit.rar, trenazher-st-odessa-sortirovochnaya. Там не только можно посмотреть на внешний вид пультов, но и поучится работать на них, понажимать кнопочки и понаблюдать за лампочками. Даже поезда будут ездить.

Юленька Савченко · 23.02.2012, 06:23

Спасибо огромное всем, а то реально уже не знала какие еще вопросы поисковикам задавать, куда лучше людям))) Буду работать с материалом... А про тренажер, сейчас поди моему удивлению не будет конца, не слышала и не видела такой

Спасибки)))

Юленька Савченко добавил 23.02.2012 в 06:23

Цитата:

А для этого, Юленька, люди и идут учиться, что бы знать и уметь то, чего вчера не знали и не умели. А освоить пульт вам помогут следующие программы trendsp_odessa_diit.rar, trenazher-st-odessa-sortirovochnaya. Там не только можно посмотреть на внешний вид пультов, но и поучится работать на них, понажимать кнопочки и понаблюдать за лампочками. Даже поезда будут ездить.

Вот за это вообще огромнейшее спасибо....Хоть ясность в голове...Как это выглядит, дык разобравшись, я еще и знать буду как работает..Вообще восторг. Вот как бы я без вас всех об этом узнала обо всем. Еще бы сидела и сидела и...И копалась бы в этих учебниках...

**VIC** · 23.02.2012, 11:19

это прикол или как?
четные маневровые, нечетные входные, четные выходные, четные стрелки ... горловина то все таки четная или не четная?
перед тем как пульт мутить может хоть однонитку правдоподобную сделать?
М16, 8, 14 каково назначение, может все-таки не стой стороны стоят и не в ту сторону светют?

VIC добавил 23.02.2012 в 11:19
да и стык напрашивается между 8 и 10 стрелками вместо 4-8, 10-14

**Кабанбай Батыр** · 23.02.2012, 12:26

А Белязо слабо полистать ?

Скачать хорошую книгу по МРЦ.

Александр Михайлович добавил 23.02.2012 в 12:26

Цитата:

Сообщение от VIC

да и стык напрашивается между 8 и 10 стрелками вместо 4-8, 10-14

И второй светофор в створе с М8.
А также участок пути между: стр. 6 и стр. 16; стр.2 и стр.12....
Поработайте еще с однониткой...

Юленька Савченко · 23.02.2012, 17:43

Цитата:

это прикол или как?
четные маневровые, нечетные входные, четные выходные, четные стрелки ... горловина то все таки четная или не четная?
перед тем как пульт мутить может хоть однонитку правдоподобную сделать?
М16, 8, 14 каково назначение, может все-таки не стой стороны стоят и не в ту сторону светют?

ну как бэ это не прикол, причем задание препод проверила буквально за 2 минуты, сама что то подрисовала, сама одобрила и благословила в путь)))хм....и сказала светофоры как и стрелки, обозначить - четными значениями...спасибо что подсказали....заново пройдусь по заданию (горловина четная)... я в первый раз такое задание выполняю....так что, как то так((( ппц, я та думала она нормально провели, что с этим работать можно, а тут вон что....хэх

Юленька Савченко добавил 23.02.2012 в 17:43

Цитата:

Сообщение от Александр Михайлович

А Белязо слабо полистать ?

как бы не на тыкалась на такой, куча литературы....спасибо, пополнила коллекцию, начну читать немедля.

**sanya324** · 23.02.2012, 17:45

однонитка неправильно сделана это ОДНОЗНАЧНО... такое чувство, что светофоры поставлены и пронумерованы от балды!

Юленька Савченко · 23.02.2012, 18:02

Цитата:

Сообщение от sanya324

однонитка неправильно сделана это ОДНОЗНАЧНО... такое чувство, что светофоры поставлены и пронумерованы от балды!

о да спасибо , именно от балды.....по вежливее можно...я вообще то не просто так помощи попросила, наверное что бы понять , а не комплименты выслушивать....мне преподаватель так проверила, сказала что все правильно, пару своих добавила и отправила...и уж поверь те, все пары посещала, и все внимательно слушала....так что, в данный момент и сижу заново все изучаю, потому что вы не первый кто пишет что не правильно...лучше бы сказали где, а то сколько людей - столько же мнений...спасибо

Юленька Савченко добавил 23.02.2012 в 18:02
и в методичке, по которой дано задание, все именно так и выглядит...и чему теперь верить, вообще ума не приложу....запуталась еще больше....бяда

**VIC** · 23.02.2012, 18:21

где сваяна методичка? и отделение какое у вас?

VIC добавил 23.02.2012 в 18:21
http://scbist.com/scb/uploaded/33_1-2nitki.rar

Юленька Савченко · 23.02.2012, 18:30

Цитата:

где сваяна методичка? и отделение какое у вас?

осподи, даже затрудняюсь ответить откуда эта методичка, она была дана одна, вся группа ее ксерила, то бишь, нужные задания, для себя....методические указания, так же, отовсюду по чуть чуть.... заочка ж...... про светофоры, спс....дошло, про чд и ч, а вот выходной светофор, на 2 пути, как обозначать- Ч2????

**Кабанбай Батыр** · 23.02.2012, 18:50

VIC в предыдущем посте дал ссылку на методичку, в которой ОЧЕНЬ подробно описано составления 1-но и 2-х ниточных планов станции.
