**Николай Николаевич** · 24.02.2012, 16:42

Цитата:

Сообщение от sunserone

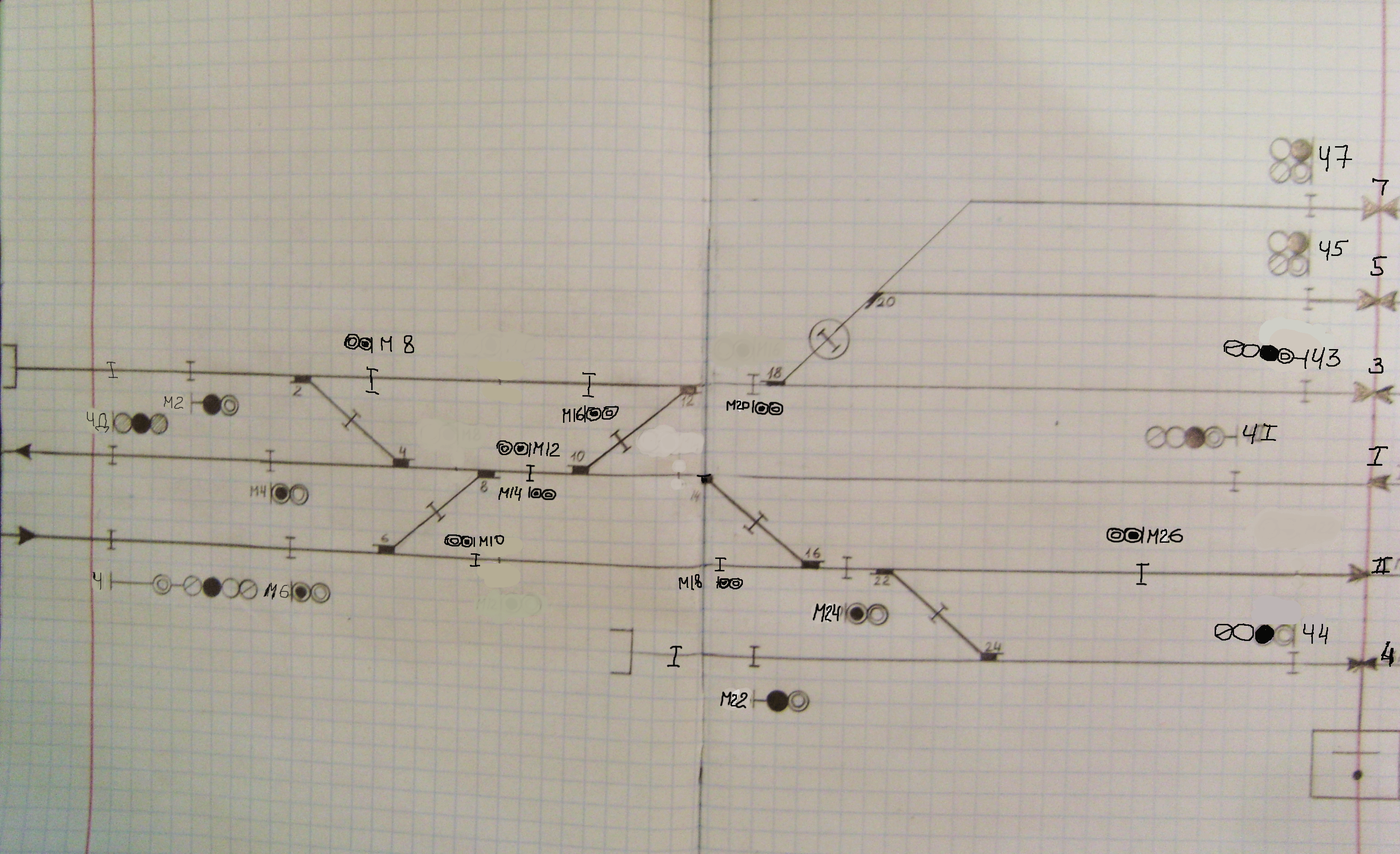

...на М16 убрать красный и поставить синий, путь специализирован и не предназначен для приема поездов с другой стороны ...

Ну я бы не стал так категорично! Наоборот, если "мимо" маневрового светофора не существует поездных маршрутов - то максимально должны применяться красные огни.

Юленька Савченко · 24.02.2012, 16:48

Цитата:

Один из светофоров Ч4, Ч6 или Ч8 надо сделать мачтовым для безостановочного пропуска.

вы имели ввиду Н4,Н6 или Н8??!!!

**Николай Николаевич** · 24.02.2012, 17:04

Цитата:

Сообщение от Юленька Савченко

вы имели ввиду Н4,Н6 или Н8??!!!

Если мы все-таки договорились, что это ЧЁТНАЯ горловина - тогда и нумерация всех приемо-отправочных путей должна измениться. Главные пути - 1-й и 2-й - должны поменяться местами. А все боковые - тоже должны изменить нумерацию. Правее первого главного должны быть пути 3-й, 5-й, 7-й и т.д. Правее второго главного - 4-й, 6-й, 8-й и т.д. Самые ближние к главным - 3-й и 4-й - нужно делать путями для безостановочного пропуска и оборудовать их мачтовыми выходными светофорами в соответствующем направлении движения.

Юленька Савченко · 24.02.2012, 17:51

Цитата:

1-й и 2-й - должны поменяться местами

не понятен этот момент, почему их нужно поменять местами,если на 1П принимаем, а 2п отправляем на перегон (перегон, как я предполагаю, находится слева)

**Николай Николаевич** · 24.02.2012, 18:04

Цитата:

Сообщение от Юленька Савченко

не понятен этот момент, почему их нужно поменять местами,если на 1П принимаем, а 2п отправляем на перегон (перегон, как я предполагаю, находится слева)

Четный поезд, принимающийся по входному светофору Ч, должен следовать на 2-й главный путь. Нечетный поезд, отправляющийся на перегон, должен следовать по 1-у главному пути.
Главный путь на станции - продолжение главного пути перегона (без отклонения по стрелочным переводам).

Юленька Савченко · 24.02.2012, 18:29

Цитата:

Сообщение от Николай Николаевич

Четный поезд, принимающийся по входному светофору Ч, должен следовать на 2-й главный путь. Нечетный поезд, отправляющийся на перегон, должен следовать по 1-у главному пути.
Главный путь на станции - продолжение главного пути перегона (без отклонения по стрелочным переводам).

Юленька Савченко добавил 24.02.2012 в 18:29
м26 - синий на красный и правда нужно поменять???

**Sama Y** · 24.02.2012, 18:46

Цитата:

м26 - синий на красный и правда нужно поменять?

я бы сделала красный, но Вам для пульта это не принципиально ))
а почему не такой пульт бы сделать??

он современнее

**Николай Николаевич** · 24.02.2012, 18:46

Цитата:

Сообщение от Юленька Савченко

Юленька Савченко добавил 24.02.2012 в 18:29
м26 - синий на красный и правда нужно поменять???

Выходные - НЕЧЕТНЫЕ!!! Н1, Н3 и т.д.
М26 - формально (если строго читать документы) вполне может оставаться синим. По жизни - и это будет учтено при переиздании документов - надо делать красным.

Юленька Савченко · 24.02.2012, 19:08

Цитата:

Выходные - НЕЧЕТНЫЕ!!! Н1, Н3 и т.д.

ой, простите, просто голова кругом))) Именно это я имела ввиду... Я правда поняла, что входные четные, выходные не четные....Спасибо

Юленька Савченко добавил 24.02.2012 в 18:58

Цитата:

а почему не такой пульт бы сделать??

Знаете, я даже и старый та не видела, только на картинках и в учебниках, так что.... Буду внешний вид чертить по всем пультам которые мне помогли найти....думаю что то из этого выйдет...Увидеть поближе бы ваш пульт, все кнопочки и лампочки, их обозначение....

Юленька Савченко добавил 24.02.2012 в 19:08
пульт на секции поделен...видела такой в учебники

Torquato Tasso · 24.02.2012, 19:17

Юленька Савченко,
Будешь сдавать контрольную, обязательно сделай скриншоты страниц, и покажешь преподавателю. Скажешь, что по контрольной тебя консультировал сам ЦШ ОАО РЖД Балуев Николай Николаевич. Если преподавателя не увезет "скорая", то дар речи он потеряет надолго. Видано ли дело--ЦШ консультирует студентов по расстановке светофоров.

**Николай Николаевич** · 24.02.2012, 19:22

rjnjd-utyyflbq,
Про "скриншоты" - сам объяснять будешь...

Юленька Савченко · 24.02.2012, 19:40

Цитата:

Если преподавателя не увезет "скорая

ахаха....обязательно скажу, сама скорую вызову)))

Юленька Савченко добавил 24.02.2012 в 19:38
А Николаю Николаевичу, огромное спасибо)))
Не думала что так много людей отзовется помочь, да еще и объяснить доступно и популярно))) Я неделю в учебниках тонула, не знача что делать...Здесь хоть и литературу нужную помогли найти...что вот раньше не написала, не пойму

Юленька Савченко добавил 24.02.2012 в 19:40

Цитата:

а почему не такой пульт бы сделать??

А это не оно???))) нашла в учебнике только что....
почему то в личку не могу отправить...

**Sama Y** · 24.02.2012, 19:52

Цитата:

А это не оно???

оно )))

Юленька Савченко · 24.02.2012, 19:54

Цитата:

оно )))

Спасибо))) с него и буду тогда рисовать)))раз по современней он

**Sama Y** · 24.02.2012, 20:03

Юля, у Вас автокад есть?

24.02.2012, 19:17	#40 (ссылка)
Torquato Tasso Новый пользователь Регистрация: 07.07.2009 Сообщений: 5,879 Поблагодарил: 282 раз(а) Поблагодарили 1013 раз(а) Фотоальбомы: 1 фото	Юленька Савченко, Будешь сдавать контрольную, обязательно сделай скриншоты страниц, и покажешь преподавателю. Скажешь, что по контрольной тебя консультировал сам ЦШ ОАО РЖД Балуев Николай Николаевич. Если преподавателя не увезет "скорая", то дар речи он потеряет надолго. Видано ли дело--ЦШ консультирует студентов по расстановке светофоров. Последний раз редактировалось Torquato Tasso; 24.02.2012 в 19:26.
	Цитировать 0

24.02.2012, 19:22	#41 (ссылка)
Николай Николаевич __ Регистрация: 10.09.2010 Адрес: Москва Возраст: 64 Сообщений: 13,931 Поблагодарил: 408 раз(а) Поблагодарили 2364 раз(а) Фотоальбомы: не добавлял Репутация: 1516	rjnjd-utyyflbq, Про "скриншоты" - сам объяснять будешь...
	Цитировать 0

24.02.2012, 20:03	#45 (ссылка)
Sama Y )) Регистрация: 22.02.2010 Адрес: Екатеринбург Сообщений: 2,535 Поблагодарил: 2253 раз(а) Поблагодарили 1400 раз(а) Фотоальбомы: не добавлял Записей в дневнике: 6	Юля, у Вас автокад есть?
	Цитировать 0
