Стенд для проверки маятниковых трансмиттеров МТ

Согласно технологии при проверке маятниковых трансмиттеров МТ-1 и МТ-2 необходимо измерять число колебаний маятника. В условиях РТУ эту операцию выполняют с помощью ручного секундомера часового типа. В процессе измерения электромеханику приходится одновременно выполнять несколько действий: подавать питание со стенда на маятниковый трансмиттер, включать секундомер, подсчитывать количество колебаний маятника, поэтому точность измерений невысока. Для упрощения этой операции разработан стенд проверки МТ, принципиальная схема которого представлена на рис. 1.

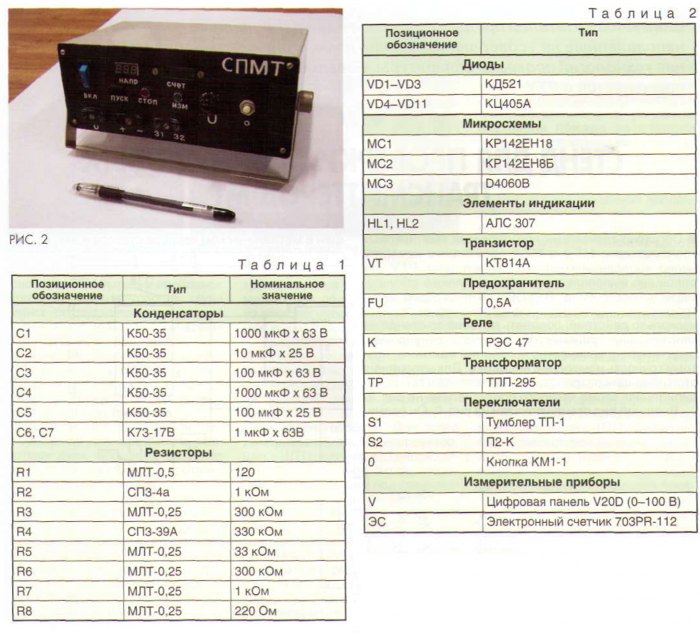

Внешний вид стенда показан на рис. 2. Он разме-
щен в металлическом корпусе старого измерительного прибора, имеет небольшие габариты и эстетичный внешний вид. На передней панели находятся следующие органы управления: клавиша включения, кнопки обнуления «О» и начала счета «Пуск», регулятор напряжения «и». Здесь же находятся гнезда: «U» - для подключения измерительного прибора при метрологической проверке, а также «+», «-», «31», «32» -для подключения трансмиттера. Имеются цифровые индикаторы, отображающие число колебаний маятника и величину подаваемого на МТ напряжения, светодиодные индикаторы «измерение» и «стоп».


В схему входят следующие элементы: регулируемый блок питания на основе микросхемы МС1 (0-30 В), блок питания фиксированного напряжения 12 В на основе микросхемы МС2 для питания электронного счетчика и таймера, таймер выдержки времени на основе микросхемы МСЗ. В схеме также используются трансформатор ТР и электронный счетчик импульсов, применяемый в переездных щитках. Номиналы всех элементов схемы представлены в табл.1 и 2.

Блоки питания стенда защищены от перегрузки и короткого замыкания. С регулируемого блока питания МС1 на выводы «+» и «-» МТ в зависимости от способа включения обмоток (последовательного или параллельного) подается напряжение 12 или 24 В. Для выдержки времени при подсчете импульсов используется таймер, настроенный на временной промежуток 1 мин.

Проверку МТ выполняют в следующем порядке. Устройство подключают к клеммам <«+ »и «-», выводам контактов 31 и 32 стенда. Поворачивая регулятор напряжения, в момент трогания маятника определяют величину этого напряжения. При последовательно соединенных катушках эта величина не должна превышать 20 В, при параллельно соединенных - 10 В.

Далее устанавливают требуемое напряжение (12 или 24 В), нажимают кнопку обнуления 0, а потом «Пуск». На стенде загорается светодиод»«ИЗМ», включается таймер. В течение минуты счетчик подсчитывает количество колебаний маятника, возникающих за счет периодического замыкания и размыкания контактов 31 и 32 маятника. При выключении таймера счет заканчивается, загорается индикатор «СТОП». Конечное показание счетчика соответствует количеству колебаний, которые делает маятник за минуту.

С помощью этого стенда и двух измерительных приборов методом вольтметра-амперметра, предусмотренным технологией, можно измерять также переходное сопротивление контактов МТ.

Предлагаемый стенд используется в РТУ Александров. Благодаря его применению увеличилась точность измерений при проверке маятников. Операцию выполняют непосредственно на рабочем столе, не занимая стенд СИ-СЦБ. количество которых в РТУ ограничено.

Стенд можно также применять в РТУ в качестве дополнительного источника питания при проверке реле ПЛЗ(У), блоков БВМШ, ДИМ и других приборов. Кроме того, его можно использовать для различных экспериментов и испытаний.
