Приспособление для проверки аппаратуры КЭБ

При проверке аппаратуры КЭБ на специальном стенде ИАПК РТУ КЭБ с помощью компьютера генератор и приемник тестируются отдельно. Кроме того, все параметры измеряются в течение ограниченного времени (около 25 минут), но некоторые неисправности проявляются только при длительной работе устройства. В связи с этим есть необходимость в длительном тестировании комплекта приемник-генератор в условиях, имитирующих его работу на сигнальной точке.

Предлагаемое техническое решение представляет собой имитатор сигнальной точки, в состав которого входят (см. схему) разъемы для подключения генератора кодов (Коробка групповая ГК) и приемника-дешифратора (ПД) аппаратуры КЭБ; макет рельсовой цепи блок-участка; схемы коммутации, индикации и питания.


Реальная рельсовая цепь обладает как активным, так и реактивным сопротивлением. В связи с этим ее макет включает в себя трансформатор TV2, в идеале моделирующий дроссель-трансформатор. В условиях КиПа РТУ можно применить любой трансформатор, позволяющий получить на выходе с помощью резистивного делителя напряжения (R4, R5) 6 В в качестве максимального сигнала на вход приемника-дешифратора и 6-14 В для питания светодиода VD5, (для чего подбирается гасящий резистор R3).

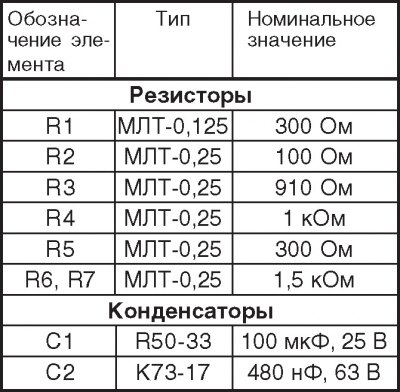

Делитель предназначен для регулировки амплитуды сигнала, поступающего от Гк к пД. Ее величина контролируется вольтметром, подключенным к розетке XS. Конденсатор С2 в первичной обмотке трансформатора TV2 служит для имитации емкостной составляющей реактивного сопротивления рельсовых цепей. Совместно с индуктивностью первичной обмотки он частично искажает форму сигнала, как это бывает в реальных рельсовых цепях. Типы и номиналы элементов представлены в таблице.


С помощью схемы коммутации моделируется работа релейной аппаратуры сигнальной точки при следовании подвижных единиц по перегону. Питание в схему подается посредством тумблера SA2 (МТ-3).

При правильной работе ПД выдает питающее напряжение 12 В на катушки контрольного реле К (АНШ2-1230), в перемычке между которыми установлена кнопка SB (КМ-1). При нажатии кнопки SB реле К срабатывает, а затем встает на самоблокировку через контакты 51-52.

Переключателем SA1 (МТ-1) напряжение питания от одной из вторичных обмоток силового трансформатора W1 (СТ-4Г) через выпрямительное устройство VD1-VD4 (КЦ402И) и фильтр R1, C1 подается на реле Р1 (РЭС-22).

Оно служит для имитации работы различных реле в шкафу сигнальной точки.

Переключателем SA3 устанавливается вид передаваемого кода (З, Ж, КЖ, К и БК).

Если генератор и приемник работают нормально, то светодиод VD5 (АЛ307БМ), подключенный к индикаторной обмотке TV2, воспроизводит заданный код. Резистор R3 ограничивает ток через светодиод до 10-15 мА. При некорректной работе приемника или генератора КЭБ реле К обесточивается и светодиод VD5 гаснет, сигнализируя о неисправности. После выяснения причины сбоя весь цикл проверки повторяется.

Для оценки работоспособности каналов «И» и «ОИ» в схему добавлены индикаторы красного и зеленого цветов - VD6 и VD7 (АЛ307) соответственно. Питание на них подается от трансформатора TV1 через выпрямительный мост VD8-VD11 (КЦ-305).

Красный светодиод VD6 с ограничивающим сопротивлением R6 подключен к выходу канала «ОИ» (контакты 2 и 22 разъема), а зеленый VD7 с ограничивающим сопротивлением R7 подключен последовательно с источником постоянного напряжения 15 В к выходу канала «И». Здесь при проверке аппаратуры КЭБ в случае исправности каналов «И» и «ОИ» зеленый светодиод светится постоянно, а красный мигает соответственно передаваемому коду. Индикация каналов «И» и «ОИ» позволяет обнаружить некоторые неисправности, которые не определяются при проверке на ИПАК РТУ-Р кЭб (например, перегорание транзистора оптопары U1 или транзистора VT5, пробой стабилитрона VD7 в схеме выхода «ОИ»).

Описанное устройство позволяет отбраковать приборы КЭБ с нестабильной работой, вызванной скрытыми дефектами монтажа и комплектующих радиодеталей.

А.В. ЗАКАМАЛДИН, электромеханик Кузинской дистанции Свердловской дороги
