ИАПК РТУ ДСШ

ИАПК РТУ ДСШ - комплекс измерительный аппаратно-программный

Комплекс ИАПК РТУ ДСШ используется для проверки реле ДСШ-2, ДСШ-12, ДСШ-13, ДСШ-13А, ДСШ15, ДСШ-16 в соответствии технологической картой № 22 сборника технологических карт, утвержденного указанием ЦШЦ 37/7 от 25.01.2005 г.

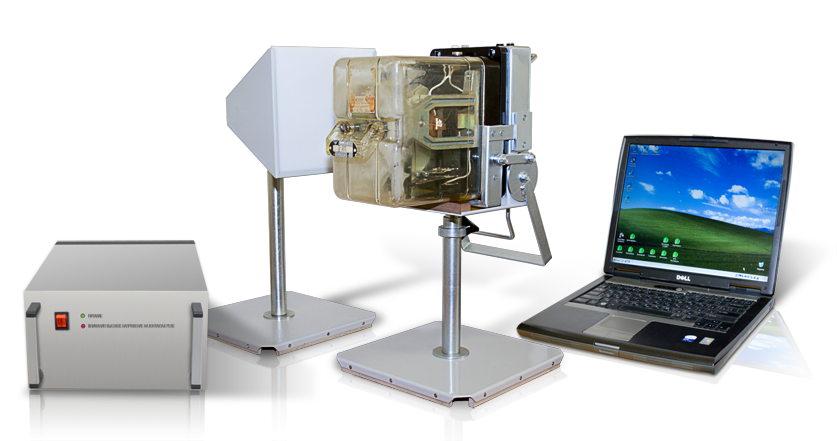

ИАПК РТУ ДСШ включает в себя:
модуль измерения ДСШ (МИ ДСШ);
подставка-соединитель реле ДСШ;
световой экран;
тест-блок для самодиагностики и поверки комплекса;
переносной персональный компьютер с установленным программным обеспечением;
программное обеспечение на компакт-диске.



Параметры комплекса ИАПК РТУ ДСШ

Характеристика комплекса ИАПК РТУ ДСШ / Диапазон / Погрешность,
± не более

Измерение переменного
напряжения 25, 50 и 75 Гц
на местном элементе от 90 до 250В [0,3+0,1(Umax /U-1)] %
Измерение переменного
напряжения 25, 50 и 75 Гц
на путевом элементе от 3 до 50В [0,3+0,2(Umax /U-1)] %
Измерение переменного тока
25, 50 и 75 Гц местного элемента от 50 до 200мА [0,3+0,1(Imax /I-1)] %
Измерение переменного тока
25, 50 и 75 Гц путевого элемента от 50 до 200мА [0,3+0,2(Imax /I-1)] %
Установка требуемого сдвига
фаз тока путевого элемента
относительно напряжения
местного элемента, или
напряжения путевого элемента
относительно напряжения
местного элемента от –179° до +179° 1°
Измерение активного
сопротивления местного
и путевого элементов от 0 до 700 Ом 1 %
Измерение переходного
сопротивления контактов
реле от 0,05 до 2 Ом 1 %
Устанавливаемая частота
переменного напряжения 25,50 и 75 Гц 0,01 Гц
Измерение временных
параметров реле от 10 мс до 1 с 0,5 мс


Дополнительная информация

Измерение параметров реле производится в автоматизированном режиме.

Результат измерений сохраняется в виде протокола.

Программное обеспечение содержит программные средства поиска и сортировки протоколов и вывода на печать.

Ключевые слова: стенд проверки реле ДСШ, прибор измерения параметров реле ДСШ на частотах 25,50 и 75 Гц.
