Выключатели управления ПВУ различных индексов имеют то же назначение, что и АВУ.

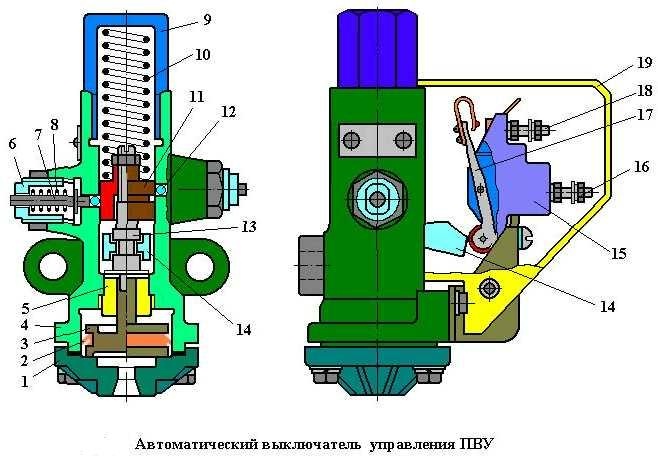

Выключатель управления ПВУ-2 устанавливается на отводе ТМ и состоит из крышки 1, корпуса 4 и пробки 9.
В корпусе находится поршень 3 со штоком 13, который перемещается в направляющей втулке 5. Поршень 3 уплотнен резиновой манжетой 2 и нагружен пружиной 10. На штоке 13 находится гильза 11 с кольцевой канавкой и пластмассовый поворотный рычаг 14. В боковых приливах корпуса установлены два шариковых стопора, состоящих из шариков 12, толкателей 7 и пружин 8 с регулировочными гайками 7. Контактная группа ПВУ закрыта прозрачным кожухом 19 и включает в себя контактный рычаг 17 с роликом и зажимы 16 и 18. Неподвижный контакт «а» установлен на изоляционной колодке 15 и соединен с зажимом 18, а подвижный контакт «б», установленный на контактном рычаге 17 соединен с зажимом 16.


Автоматические выключатели ПВУ выпускаются включающего и выключающего типов, отличающиеся расположением рычага 14. В приборах выключающего типа (например, ПВУ-4) рычаг 14 развернут на 180° (косая кромка рычага внизу). Выключатели управления ПВУ-2 и ПВУ-7 отличаются размерами пробки 9 (у ПВУ-7 она короче).

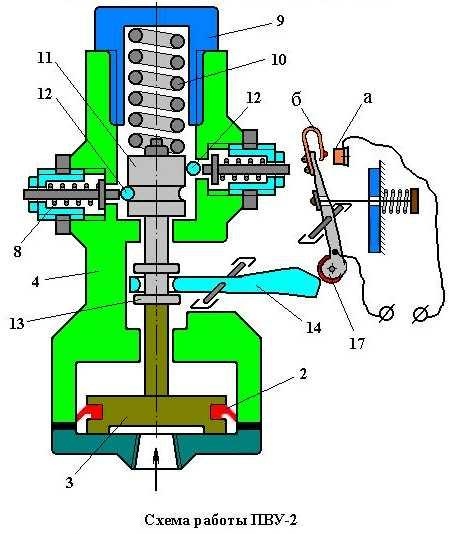

Схема работы ПВУ-2: При повышении давления в ТМ до 4,5 – 4,8 кгс/см2 поршень 3, преодолевая сопротивление пружины 10 и левого шарика 12, перемещается вверх до западания правого шарика 12 в кольцевую канавку гильзы 11. Полный ход поршня со штоком составляет 5-6 мм. При этом рычаг 14, поворачиваясь на штоке 13, освобождает ролик контактного рычага 17, который под действием своей пружины обеспечивает замыкание контактов «а» и «б». Цепь управления, например, электрического тормоза, оказывается включенной.
При понижении давления в ТМ до 2,7 – 2,9 кгс/см2 пружина 10, преодолевая усилие правого шарика 12, перемещает поршень 3 со штоком 13 вниз до западания левого шарика 12 в кольцевую канавку на гильзе 11. При перемещении штока 13 вниз происходит поворот рычага 14, который воздействует на ролик контактного рычага 17. Последний, поворачиваясь вокруг своей оси, размыкает контакты «а» и «б», разрывая электрическую цепь управления.
Регулировка давления на замыкание и размыкание контактов осуществляется изменением затяжки пружин 8 регулировочными гайками 6.


Выключатели управления ПВУ по сравнению с выключателями типа Э-119 отличаются более высокой чувствительностью, надежностью и стабильностью характеристик.
Пневматические выключатели управления (ПВУ-5), выпускаемые с 2000 года, не имеют пробки, а поворотный рычаг выполнен металлическим.
На ряде электровозов, в частности ВЛ11М, ВЛ-80С и других, пневматические выключатели управления, установленные в магистрали ТЦ, выполняют и другие функции: например, при давлении в ТЦ 1,8 – 2,2 кгс/см2 замыкают электрическую цепь управления подачей сжатого воздуха в цилиндры догружателей тележек; при давлении в ТЦ более 2,8 – 3,2 кгс/см2 замыкают цепь управления автоматической подачи песка под колесные пары.
