Автоматические выключатели управления (АВУ) усл.№ Э-119Б, усл.№ Э-119В

Автоматические выключатели управления (АВУ) усл.№ Э-119Б, усл.№ Э-119В

Автоматические выключатели управления (АВУ) предназначены для автоматического включения и выключения цепей управления в зависимости от изменения давления воздуха в той магистрали, где они установлены.

Выключатель управления № Э-119Б устанавливается на отводе от ТМ и служат для отключения цепи управления, в том числе и электрического тормоза, и включении этих цепей при определенной величине давления в ТМ.

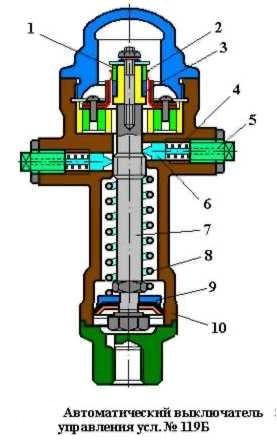

АВУ № 119Б состоит из корпуса 10, в котором находится поршень 9, закрепленный на стержне 7 и нагруженный пружиной 8. В корпусе находятся также упругие скользящие контакты 2 и два конических стопора 6, нагруженные пружинами 4, затяжка которых может изменяться регулировочными винтами 5. На стержне 7 расположены изоляционное кольцо 1 и металлическое кольцо 3. Конические стопоры 6 служат для регулирования давления сжатого воздуха, при котором замыкаются и размыкаются электрические контакты 2.
Воздух из ТМ проходит в нижнюю часть корпуса 10. При повышении давления в ТМ до 4,0 – 4,2 кгс/см2 и выше поршень 9 со стержнем 7, преодолевая усилие пружины 4 правого стопора 6, переместится вверх и контакты 2 окажутся на металлическом кольце 3, замыкая электрическую цепь управления.


При снижении давления в ТМ до 2,7 – 2,9 кгс/см2 и ниже поршень 9 со стержнем 7 перемещается вниз пружиной 3, преодолевая сопротивление левого стопора 6. При этом контакты 2 окажутся на изоляционном кольце 1, размыкая электрическую цепь управления.
Выключатель управления № Э-119В устанавливается на трубопроводе ТЦ и служит для замыкания и размыкания цепей управления (в частности, для отключения электрического тормоза) в зависимости от величины давления в ТЦ.

Конструктивно он отличается от АВУ № Э-119Б тем, что на стержне 7 металлическое токопроводящее кольцо 3 установлено сверху, а изоляционное кольцо 1 снизу. Изменена также регулировка пружин 4.
Так, если при работе электрического тормоза приведен в действие пневматический тормоз и давление в ТЦ повышается более 1,8 – 2,0 кгс/см2 поршень 9 со стержнем 7 поднимается вверх и контакты 2 окажутся на изоляционном кольце 1, размыкая цепь управления электрического тормоза.
Замыкание электрической цепи происходит при давлении в ТЦ менее 0,4 кгс/см2, АВУ № Э-119Б и № Э-119В в настоящее время не выпускаются.
