Инженерные сооружения железных дорог и промышленных предприятий

На сети железных дорог и на промышленных предприятиях железнодорожного транспорта эксплуатируется значительное число инженерных сооружений:

пассажирские платформы с навесом и без навеса; сооружения систем водоснабжения и канализации; транспортерные галереи подачи угля в здания котельных; дымовые трубы;

открытые крановые эстакады; а также пешеходные эстакады и заглубленные в грунт переходы; силосы для хранения песка и другие сооружения; опоры контактной сети электрифицированных железных дорог, пролеты которых на станциях достигают значительных размеров и др.

Пассажирские платформы сооружаются на станциях и остановочных пунктах. По расположению относительно пассажирского здания платформы разделяют на примыкающие к нему — основные и расположенные между перронными или просто приемоотправочными путями — промежуточные. В зависимости от расположения путей различают односторонние платформы, когда пути расположены с одной стороны, и двусторонние (островные) — при расположении путей с двух сторон.

В ряде случаев на основных платформах размещают вспомогательные вокзальные сооружения: помещения для грузового багажа, перронные санитарные узлы, торговые павильоны и киоски и др. Для защиты пассажиров от атмосферных осадков, а в южных районах от солнца над платформами устраивают навесы.

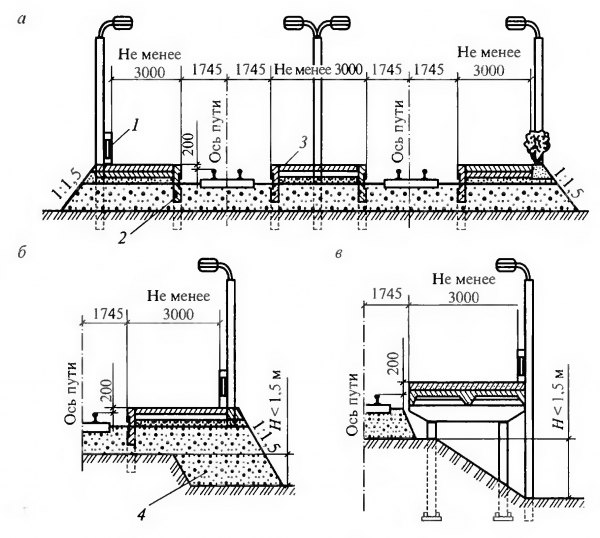

Платформы бывают высокие и низкие (1100 или 200 мм от верха головки рельса соответственно). Высокие платформы сооружают на пассажирских станциях, а также раздельных и остановочных пунктах электрифицированных участков с интенсивным пригородным движением. Длину пассажирских платформ назначают исходя из наибольшей длины пассажирских составов. Ширина пассажирских платформ зависит от интенсивности и характера пассажиропотоков, числа и расположения выходов с платформ, размеров размещаемых на них устройств (павильонов, лестниц и т.д.). При наличии на платформах павильонов, входов в тоннели и других сооружений расстояние между крайней гранью этих сооружений и бортом платформы должно составлять не менее 2 м. Низкие платформы (рис. 1.11) могут сооружаться двух типов:

- с бортовыми железобетонными стенками и засыпкой между платформами; боковые и промежуточные на так называемых нулевых местах и на насыпях высотой до 1,5 м;

- из сборных железобетонных рам и предварительно напряженных плит (по типу высоких пассажирских платформ); на насыпях высотой более 1,5 м и в выемках.

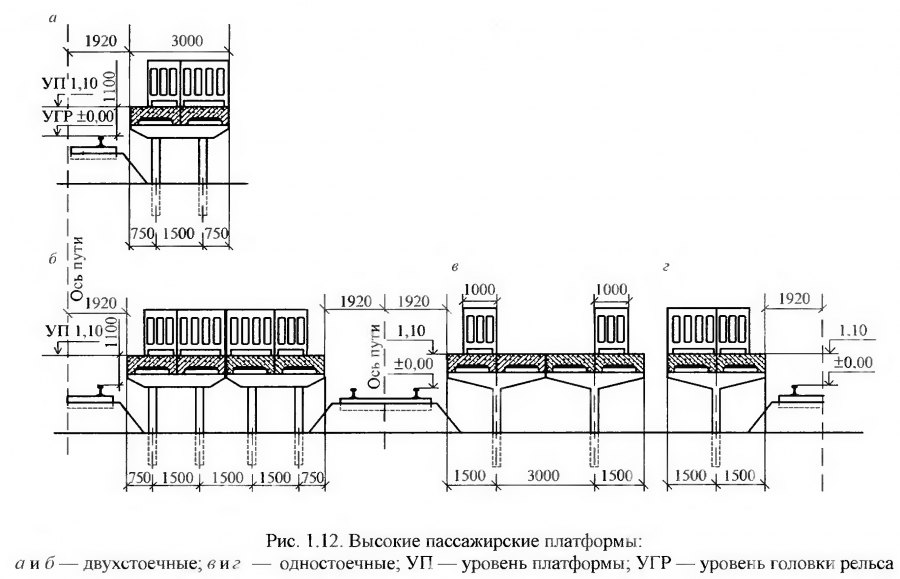

Высокие пассажирские платформы (рис. 1.12) устраиваются на площадках в выемках или насыпях до 2 м. Платформы сооружаются из сборных железобетонных элементов в двух конструктивных вариантах: двухстоечные и одностоечные. Двухстоечные платформы могут иметь стойки, опирающиеся на фундаментные башмаки и сваи-стойки (забивные или устанавливаемые в пробуренную скважину). Одностоечные платформы имеют Т-образные стойки, опирающиеся на фундаментные башмаки Для безопасности персонала, производящего осмотр и ремонт ходовых частей стоящих у платформ вагонов, а также пассажиров, случайно оказавшихся на путях, высокие платформы устраивают с консольным выносом не менее 50 см в сторону пути от бортовой стенки или стоек. Покрытие платформ асфальтобетонное.

На всем протяжении платформы должны быть освещены, для чего на них устанавливают осветительные опоры.


К сооружениям систем водоснабжения и канализации относятся насосные станции, здания для очистки воды и водонапорные башни.

Насосные станции предназначены для подъема воды к очистным сооружениям или потребителю. Станции, забирающие воду из источника водоснабжения и подающие ее на очистку либо непосредственно в водонапорную башню или сеть, — насосные станции первого подъема. Для подачи воды после очистки в сеть служат насосные станции второго подъема.

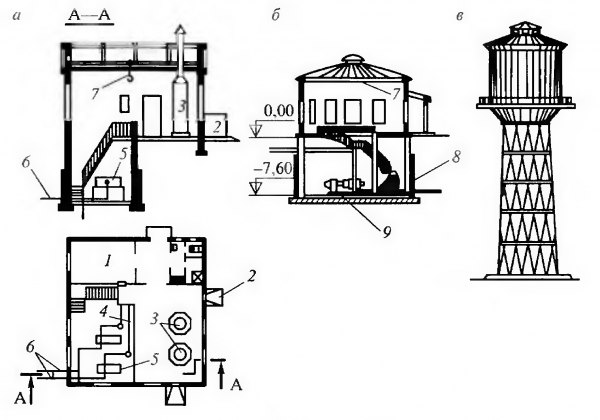

В зависимости от расположения оборудования относительно поверхности земли насосные станции могут быть наземными, полузаглубленными и заглубленными (рис. 1.13).

Насосная станция состоит из машинного зала, хлораторной и бытовых помещений (при автоматическом управлении насосами необходимость в бытовых помещениях отпадает). В машинном зале размещаются насосы, двигатели, трубопроводы, задвижки, контрольно-измерительная аппаратура. Для монтажа оборудования в машинном зале устанавливается монорельс с тельфером или кран-балка Машинный зал оборудуется вытяжной вентиляцией При отсутствии поблизости ремонтной базы при станции предусматривается небольшая мастерская площадью 10... 15 м2 с кладовой для хранения смазочных и обтирочных материалов.


На заглубленных насосных станциях строят цилиндрическую или коническую шахту и наземный павильон. Машинный зал в этом случае размещается на дне шахты, выполняемой из гидротехнического бетона или железобетона с последующей гидроизоляцией от напорных вод.

Иногда насосные станции совмещают с другими зданиями и сооружениями — котельными, компрессорными, электростанциями, водонапорными башнями, очистными установками.

Здание очистки воды предназначено для размещения в нем оборудования и устройств для осветления (отстаивания, коагуляции, фильтрации), обеззараживания (хлорирования), а иногда и умягчения воды

Водонапорные башни (рис. 1.13, в) устраивают для создания запаса воды и необходимого напора в разводящей сети. Водонапорные башни высотой 10...40 м состоят из несущего ствола, шатра и одного-двух резервуаров (баков) для воды объемом от 40 до 500 м3 и более, изготовленных из стали или железобетона. Шатры башен защищают воду от замерзания, а также служат для осмотра и ремонта баков. Стенки шатра делают из обычных стеновых материалов. В местах с благоприятными климатическими условиями или при наличии циркуляции воды в баках сооружают бесшатровые башни.

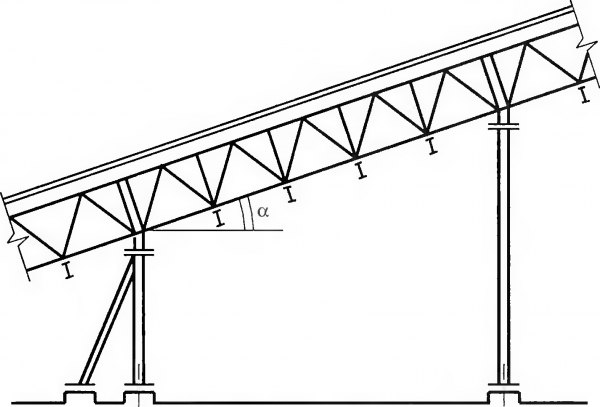

Транспортерные галереи предназначены для размещения конвейеров, с помощью которых производится перемещение сыпучих материалов Галереи представляют собой горизонтальные или наклонные сооружения с продольным углом наклона а, не превышающим 24 градуса (рис. 1.14). В зависимости от условий эксплуатации и требуемого температурного режима галереи устраивают отапливаемыми или неотапливаемыми.


Галереи состоят из опор и пролетных строений. В состав пролетных строений входят несущие конструкции перекрытия и шатровая часть. Для несущих конструкций пролетных строений чаще всего применяются металлические фермы с параллельными поясами. В галереях, построенных до 70-х гг. 20 в., применялись несущие конструкции из прокатных и сварных двутавров с расположением конвейеров и элементов перекрытия на уровне верхних поясов.

При использовании в качестве несущих конструкций пролетных строений ферм применялись две схемы расположения ограждающих конструкций: с фермами, находящимися снаружи или внутри отапливаемого пространства. Недостаток первого варианта — опасность снижения эксплуатационной надежности металлоконструкций в условиях низких температур. Во втором случае конструкции подвергаются воздействию влаги, способствующей коррозионному износу стали. Повышению влажности способствует попадание воды, которой смывают с пола просыпанный с конвейера материал. Кроме того, в результате контакта нижнего пояса с наружным воздухом по элементам ферм образуются «мостики холода», что приводит к образованию конденсата в узлах ферм.

Стальные опоры, поддерживающие пролетные строения галерей подразделяются на плоские и пространственные. Пространственные опоры (анкерные) обеспечивают продольную устойчивость сооружения при температурных колебаниях. Остальные металлические опоры выполняют в виде плоских конструкций, обладающих незначительной жесткостью в направлении продольной оси галереи. Опыт эксплуатации галерей свидетельствует о том, что они относятся к наиболее повреждаемому классу сооружений. Повышенная повреждаемость обусловлена совместным воздействием ряда неблагоприятных факторов, включая динамические нагрузки и непосредственное влияние климатических температур.

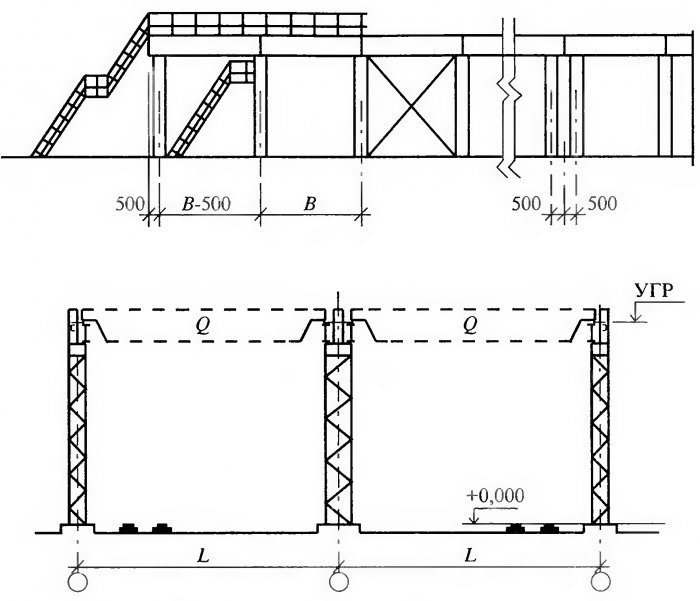

Открытая крановая эстакада представляет собой инженерное сооружение, состоящее из колонн и горизонтального пролетного строения с установленными на них мостовыми кранами. Такие эстакады используют для механизации погрузочно-разгрузочных работ на складах промышленных предприятий железных дорог для материалов и изделий, хранение которых допускается на открытом воздухе (рис. 1.15). Габаритная схема эстакады определяется технологическим процессом и характеристиками мостового крана — грузоподъемностью, пролетом, режимом работы, высотой подъема груза и др.



Открытые крановые эстакады представляют собой ряды колонн, связанных между собой подкрановыми конструкциями и вертикальными связями, обеспечивающими жесткость в продольном направлении и воспринимающими силы продольного торможения кранов. В поперечном направлении жесткость обеспечивается свободно стоящими, защемленными в фундаментах колоннами или жесткими ригелями-распорками, соединяющими надкрановые части колонн. Колонны открытых крановых эстакад устраивают сборными железобетонными или стальными при грузоподъемности крана более 32 т или высоте более 13 м. Подкрановые конструкции эстакад включают в себя подкрановые балки, тормозные конструкции, вертикальные вспомогательные фермы — аналогичные конструкциям одноэтажных производственных зданий.

Эксплуатационная надежность открытых крановых эстакад определяется, как правило, деформативностью оснований фундаментов колонн, особенно при отсутствии распорки по верху колонн.
